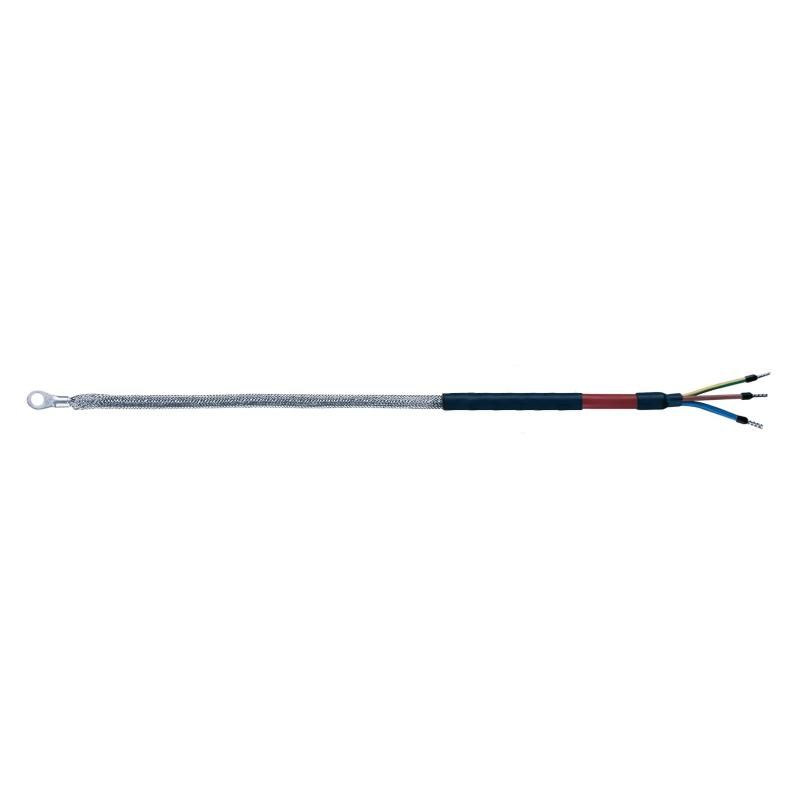

ELW-VA – нагревательная лента с заводской концевой заделкой специально разработана для обогрева приборов, механизмов и систем в коррозионной среде. Благодаря минимальным размерам, нагревательная лента при укладке плотно прилегает к поверхности. Шероховатые поверхности не могут повредить нагревательную ленту.
Преимущества:
• Заводская концевая заделка;
• Одностороннее подключение;
• Высокая степень гибкости;
• Небольшой радиус изгиба;
• Минимальный размер;
• Надежна в эксплуатации;
• Удобна в сборке;
• Водонепроницаемая.
Применение:
• Обогрев приборов, механизмов и систем;
• Поддержание температуры в трубопроводах;
• Применение в лабораторных условиях.
Технические характеристики
| Изоляция | PTFE |
|---|---|
| Защитная оплётка | 1.4301 |
| Номинальное напряжение | 230 В |
| Выходная мощность, макс. | 50 Вт/м |
| Рабочая температура, макс. | 260 0C |
| Размеры ленты (Ш х В) | 32 х 16 х 65 мм |
| Размеры муфты (Ш х В) | 32 х 16 х 65 мм |
| Максимальный радиус изгиба, плоский | 15 мм |
| Минимальная температура монтажа | - 30 0C |
| Герметичность | да |
| Подключение | 1.2 м силиконового кабеля, без штекера |
| Класс защиты | I |
Погрешность сопротивления: +- 5%.
Все выходные данные являются номинальными величинами при +20 0C.
Погрешность измерения длины +- 2%, макс. +- 0.25 м.
ELW-VA не должны пересекаться или контактировать.
Необходимо обеспечение защиты при помощи УЗО.
Соблюдение требований стандартов МЭК 62395-2, EN 60519-10.
| Наименование позиции | Длина нагревательной части, м |
Номинальная выходная мощность, Вт, темп. 100 0C |
Артикул |
Номинальная выходная мощность, Вт, темп. 150 0C |
Артикул |
Номинальная выходная мощность, Вт, темп. 200 0C |
Артикул |
|---|---|---|---|---|---|---|---|
| ELW-VA 0.6 | 0.6 | 30 | 0232001 | - | - | - | - |
| ELW-VA 1.1 | 1.1 | 54 | 0232011 | - | - | - | - |
| ELW-VA 1.7 | 1.7 | 78 | 0232701 | 52 | 0232012 | 26 | 0232013 |
| ELW-VA 2.4 | 2.4 | 94 | 0232021 | 69 | 0232022 | 37 | 0232023 |
| ELW-VA 3.0 | 3.0 | 147 | 0232031 | 88 | 0232032 | 44 | 0232033 |
| ELW-VA 4.2 | 4.2 | 210 | 0232041 | 126 | 0232042 | 63 | 0232043 |
| ELW-VA 5.4 | 5.4 | 245 | 0232051 | 163 | 0232052 | 82 | 0232053 |
| ELW-VA 6.0 | 6.0 | 294 | 0232061 | 176 | 0232062 | 88 | 0232063 |
| ELW-VA 7.0 | 7.0 | 344 | 0232071 | - | - | - | - |
| ELW-VA 10.0 | 10.0 | 464 | 0232101 | 294 | 0232102 | - | - |
| ELW-VA 12.5 | 12.5 | 623 | 0232121 | 371 | 0232122 | 192 | 0232123 |
| ELW-VA 15.0 | 15.0 | 705 | 0232151 | 441 | 0232152 | 220 | 0232153 |
| ELW-VA 17.5 | 17.5 | 864 | 0232171 | 521 | 0232172 | - | - |
| ELW-VA 21.0 | 21.0 | 1.008 | 0232211 | 611 | 0232212 | 315 | 0232213 |
| ELW-VA 28.0 | 28.0 | 1.390 | 0232281 | 756 | 0232282 | 378 | 0232283 |
