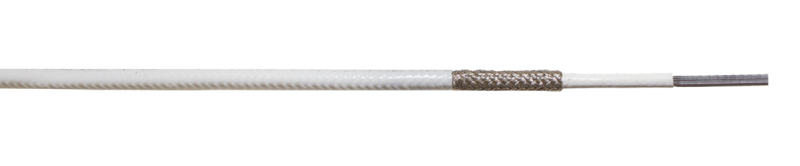

ELKM-AG-H – нагревательный кабель идеально подходит для промышленного применения на трубопроводах, барабанах и других подобных элементах. Он может использоваться в целях стабилизации и контроля в соответствии с EN 60079-30-2. Нагревательные кабели ELKMAG- H подходят для применения в тех сферах, где требуется повышенная устойчивость к механическому воздействию (7 Дж).
Преимущества:
• Высокая устойчивость к химическому и сверхвысокая к механическому воздействию (7 Дж);
• Высокая температура процесса;
• Может погружаться в жидкость;
• Легко монтировать на сложных формах;
• Очень гибкий;
• Устойчив к прочистке паром.
Технические характеристики
| Изоляция | PTFE |
|---|---|
| Защитная оплётка | никелированная медь |
| Внешняя оболочка | PFA |
| Номинальное напряжение | 550 В |
| Выходная мощность, макс. | 30 Вт/м |
| Рабочая температура, макс. | 260 0C |
| Минимальный радиус изгиба | 2.5 х внешний диаметр |
| Температура монтажа, мин | - 60 0C |
| Водонепроницаемость | IP 68 |
| Ударная прочность | 4 Дж |
| Нагревательный проводник | Скрученный |
Применение во взрывоопасных зонах:
• Электрообогрев контейнеров;
• Электрообогрев емкостей;
• Электрообогрев фильтров;
• Обогрев спутниковых антенн;
• Обогрев контейнеров для жидких грузов;
• Обогрев среднетоннажных контейнеров;
• Электрообогрев бункеров, трубопроводов, клапанов и насосов;
• Обогрев на лакокрасочных предприятиях;
• Нагревательные колпаки.
| Номинальное сопротивление, Ω/kм | Внешний диаметр, прибл. (мм) | Вес, прибл. (г/м) | Темпер. коэф. (x 10 -3/K) | Артикул |
| 1.95 (Си 10 мм2) | 7.7 | 156 | 4.30 | 01TT002E |
| 2.90 (Си 6 мм2) | 6.4 | 110 | 4.30 | 01TT003E |
| 4.4 (Си 4 мм2) | 5.6 | 85 | 4.30 | 01TT004E |
| 7.20 (Си 2.5 мм2) | 4.5 | 53 | 4.30 | 01TT007E |
| 10 | 4.2 | 51 | 4.30 | 01TT010E |
| 11.70 (Си 1.5 мм2) | 4.1 | 48 | 4.30 | 01TT011E |
| 15 | 3.9 | 44 | 4.30 | 01TT015E |
| 25 | 3.8 | 43 | 3.00 | 01TT025E |
| 31.5 | 4.1 | 45 | 1.60 | 01TT031E |
| 50 | 3.8 | 43 | 1.60 | 01TT050E |
| 65 | 3.6 | 42 | 1.60 | 01TT065E |
| 80 | 3.9 | 55 | 0.90 | 01TT080E |
| 100 | 3.8 | 53.0 | 0.90 | 01TT0100E |
| 157 | 3.8 | 40.0 | 0.45 | 01TT115E |
| 180 | 3.5 | 38.0 | 0.90 | 01TT118E |
| 200 | 3.6 | 39.0 | 0.45 | 01TT120E |
| 260 | 3.5 | 38.0 | 0.45 | 01TT126E |
| 280 | 3.4 | 35.0 | 0.38 | 01TT128E |
| 340 | 3.78 | 35.2 | 0.45 | 01TT134E |
| 360 | 3.3 | 33.0 | 0.45 | 01TT138E |
| 430 | 3.5 | 38.0 | 0.18 | 01TT143E |
| 480 | 3.5 | 39.0 | 0.18 | 01TT148E |
| 600 | 3.4 | 35.0 | 0.18 | 01TT160E |
| 800 | 3.3 | 34.0 | 0.18 | 01TT180E |
| 1000 | 3.4 | 35.0 | 0.04 | 01TT210E |
| 1470 | 3.2 | 40.0 | 0.04 | 01TT214E |
| 1750 | 3.2 | 38.0 | 0.04 | 01TT217E |
| 1900 | 3.5 | 39.0 | 0.40 | 01TT219E |
| 2900 | 3.3 | 32.0 | 0.40 | 01TT229E |
| 4000 | 3.2 | 31.0 | 0.40 | 01TT240E |
| 4700 | 3.2 | 31.0 | 0.15 | 01TT247E |
| 6000 | 3.2 | 38.0 | 0.20 | 01TT260E |
| 7000 | 3.2 | 36.0 | 0.15 | 01TT270E |
| 8000 | 3.2 | 33.0 | 0.15 | 01TT280E |
