Высокопроизводительные резистивные нагревательные кабели последовательного сопротивления постоянной мощности HТЕК используются в случаях, когда длина нагревательной цепи превышает предельные длины для резистивных нагревательных кабелей параллельного сопротивления и необходимо поддерживать или выдерживать воздействие высокой температуры. Цепи длиной до 3 658 м можно запитывать от одной точки. Цепь последовательного сопротивления кабеля HTEK обеспечивает одинаковую удельную мощность тепловыведения по всей длине кабеля без падения напряжения.
Применение кабеля нагрева Термон HTEK
Кабели HTEK предназначены для использования, как в общепромышленных, так и во взрывоопасных зонах. Выполняют задачи по поддержанию температуры или защиты от замерзания трубопроводов большой протяженности.
Преимущества нагревательного кабеля Thermon HTEK:
- Защита от замерзания для протяженных трубопроводов;
- Поддержание рабочей температуры протяженных трубопроводов;
- Без очистки паром;
- Сертифицированы для применения в обычных (не отнесенных к какой-либо категории) зонах и в потенциально взрывоопасных средах.

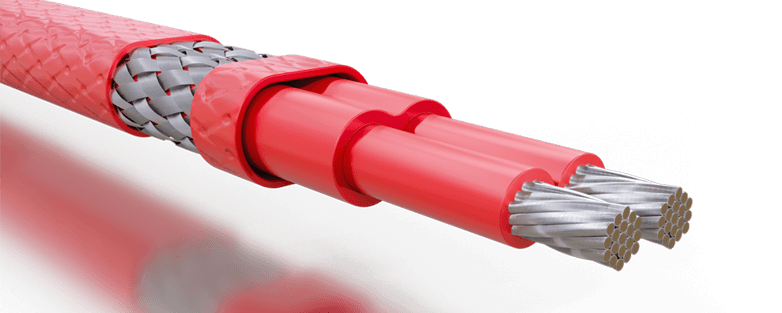

Конструкция кабеля Thermon HTEKM:
1. Нагревательные жилы (2 или 3);
2. Диэлектрическая изоляция из фторопласта поверх стекловолоконного композита;
3. Общая оболочка из фторопласта;
4. Медная никелированная оплетка;
5. Фторполимерная оболочка обеспечивает дополнительную защиту кабеля и оплетки от воздействия химически активных или коррозионных сред.
Технические характеристики Кабеля постоянной мощности HTEK:
- Рабочее напряжение: до 750 В;
- Максимальная температура поддержания: 204 0С;
- Максимальная температура непрерывного воздействия в выключенном состоянии: 260 0С;
- Минимальная температура монтажа: - 60 0С;
- Минимальный радиус изгиба: при - 15 0С — 22 мм, при - 60 0С — 32 мм;
- Температурный класс: T2 … Т6 (при стабилизированной конструкции или применении ограничителей температуры).
Стабилизированная конструкция
Ограничение мощности тепловыделения кабеля HTEK напрямую связано с желаемым значением температуры поддержания. Термон может гарантировать, что температурный класс, основанный на стабилизированным дизайне, позволяет использовать кабели постоянной мощности последовательного сопротивления во взрывоопасных зонах без ограничителей температуры. Мощность тепловыделения кабеля HTEK зависит от напряжения питания, сопротивления кабеля, тепловых условий и других параметров.
Основные принадлежности
Присоединение питания: Для присоединения питания к кабелям HTEK требуется соединительный комплект с кабелем холодного ввода (доступны как комплектное соединение, изготавливаемое на заводе, так и монтируемое на объекте).
Концевая заделка: на кабели серии HTEK необходимо устанавливать концевую заделку.
Характеристика аппарата защиты
Максимальная длина цепи для нагревательных кабелей HTEK зависит от сопротивления кабеля и рабочего напряжения. Уставки аппаратов защиты (также защита от утечки тока на землю для каждой цепи) должны основываться на действующих местных нормах. За информацией по расчету или характеристикам при других значениях напряжения обращайтесь в нашу компанию.
Варианты нагревательных кабелей Thermon HTEK, предлагаемых на сайте
| Артикул по каталогу | Удельное сопротивление проводника при 20 °С | Сечение проводника | |
|---|---|---|---|
| 2 проводника | 3 проводника | Ом/м | (мм2) |
| HTEK 2C30 | HTEK 2C30 | 0.01305 | 0.82 мм2 |
| HTEK 2C40 | HTEK 3C40 | 0.01492 | 1.3 мм2 |
| HTEK 2C50 | HTEK 3C50 | 0.009449 | 2.1 мм2 |
| HTEK 2C60 | HTEK 3C60 | 0.005945 | 3.3 мм2 |
| HTEK 2C70 | HTEK 3C70 | 0.003478 | 5.3 мм2 |
Скачать информацию о нагревательном кабеле Thermon HTEK в формате .pdf
