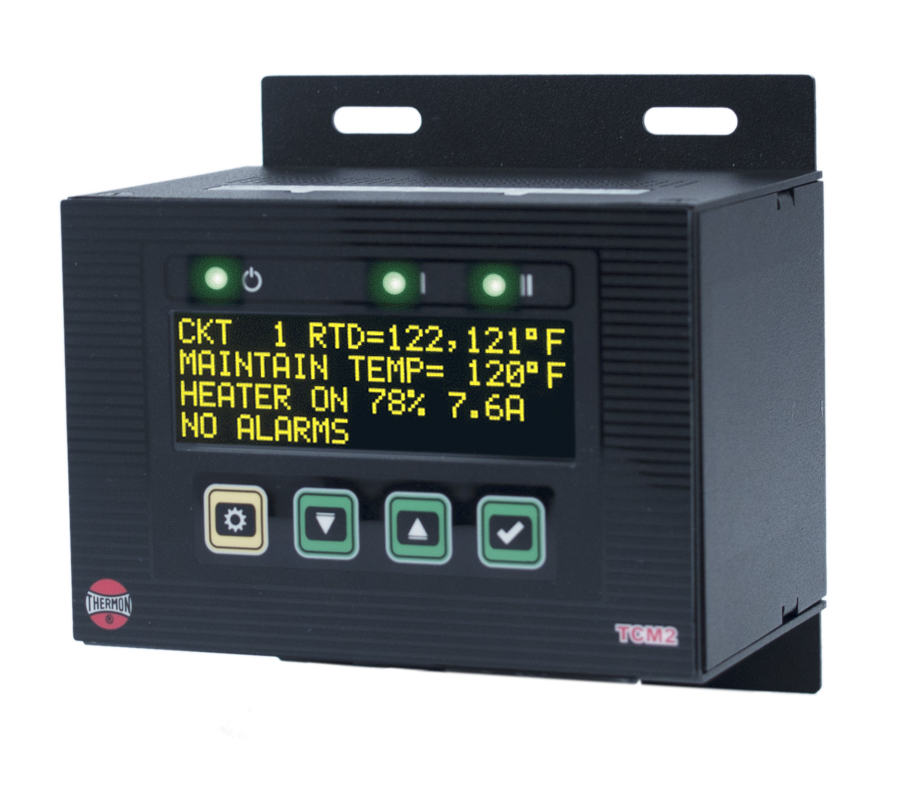

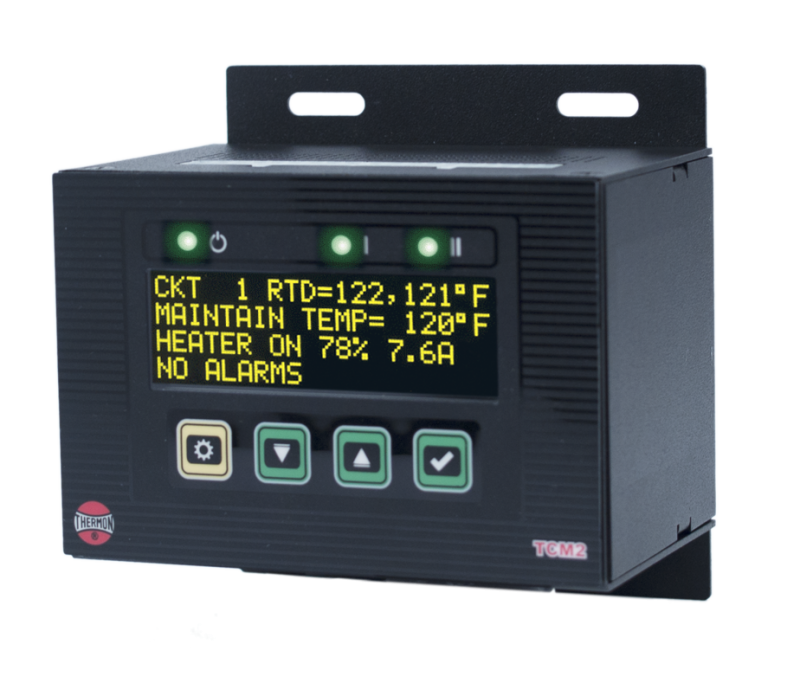

TraceNet TCM2 - это микропроцессорный модуль управления температурой и контроля за температурой, разработанный специально для систем электрообогрева. Данное устройство обеспечивает возможности управления и контроля посредством цифрового информационного дисплея, рассчитанного на одну или две цепи электрообогрева, со вводом данных от максимум двух резистивных датчиков температуры для каждой цепи. До 247 модулей TraceNet TCM2 может быть подключено к сети связи RS485. При этом общее совокупное расстояние может составлять до 1220 метров (4000 футов). Для большего расстояние связи существует ретранслятор.
Ключевые особенности систем TCM-2:
- Контроль за рабочим током и током утечки на землю электрической нагревательной цепи;
- Возможность выбора способа управления (включение и выключение, включение и выключение с плавным запуском, пропорциональное регулирование температуры, пропорциональное регулирование температуры по температуре окружающей среды) для каждой нагревательной цепи;
- Программируемые заданные значения срабатывания аварийной сигнализации с возможностью подтверждения и сброса аварийного состояния;
- Программируемые заданные значения аварийного отключения для каждой нагревательной цепи;
- Индикация состояния датчика температуры;
- Связь с главным компьютером через последовательную связь RS485;
- Проверка тока утечки на землю одним нажатием кнопки для каждой нагревательной цепи;
- Возможность прерывания утечки тока на землю.
Технические характеристики устройства
| Производительность управления и контроля | Две нагревательные цепи |
|---|---|
| Напряжение питания модуля | от 100 до 240 В перем.тока |
| Потребляемая мощность | 95 ВА макс |
| Управляемое выходное напряжение | 2x24 В пост. тока, 100 мА или2x12 В пост. тока, 100 мА (устанавливается пользователем) |
| Наружная рабочая температура окружающей среды | - 40 °C - 40 °C |
| Температура окружающей среды, при которой возможно хранение изделия | - 40 °C - 80 °C |
| Функция фиксации мощности | программируемая от 20 % до 100 % |
| Температурный вход | максимум 2 трехпроводных резистивных датчика температуры из платины сопротивлением 100 Ом на одну цепь |
| Диапазон регулирования температуры | - 129 °C - 600 °C |
| Диапазон регулирования | программируемый с шагом 1 градус |
| Размеры модуля (высота x ширина x толщина) | 118 x 119 x 83 мм |
| Аварийная сигнализация/аварийное отключение по достижении высокого рабочего тока | 1 - 300 А |
| Аварийная сигнализация по достижении низкого рабочего тока | 0 - 30 А |
| Аварийная сигнализация/аварийное отключение по достижении тока утечки на землю | 30 - 250 мА |
| Выходы аварийной сигнализации | три выхода 24 В пост. тока, номинальная максимальная сила тока 100 мА |
| Частота проведения самопроверки | программируется от 2 до 99 часов |
| Связь | Modbus ASCII/RTU через RS485 |
| Скорость передачи данных | до 57600 бод |
| Вспомогательная выходная мощность | 9 Вт при 24 В пост. тока |
Способы управления
Управление нагревательными цепями как правило осуществляется устройством TCM2 через твердотельные реле с переходом через ноль или механические реле, что обеспечивает использование любого из четырех возможных рабочих режимов:
- Регулирование посредством включения и выключения. Устройство TCM2 подает тепло, чтобы температура обогреваемого объекта оставалась выше запрограммированной температуры поддержания и в пределах запрограммированного диапазона регулирования. В данном режиме используется минимальное количество переключений, что позволяет максимально увеличить срок службы механических реле;
- Регулирование посредством включения и выключения с плавным запуском. После запуска устройства TCM2 оно постепенно наращивает мощность с нуля до максимального значения в течение 3 минут. Такой запуск позволяет снизить последствия бросков высокого тока при «холодном» запуске. После этого устройство продолжает работу в режиме регулирования посредством включения и выключения;
- Пропорциональное регулирование. По достижении температуры поддержания устройство TCM2 начинает снижать мощность до уровня, при котором температура поддержания будет находиться на постоянном уровне. В ходе действия данного режима устройство будет повышать мощность в контролируемых пределах минимальное количество раз;
- Пропорциональное регулирование температуры по температуре окружающей среды (APC или APCM). Устройство TCM2 измеряет температуру окружающей среды и выдает максимальную мощность, если температура окружающей среды достигает минимального заданного значения. После этого устройство последовательно снижает мощность до уровня 20 % и отключается по достижении температуры, при которой нагревание больше не требуется. В случае использования механических реле режим APC становится режимом APCM, при использовании которого можно выбрать время цикла нагревания 20, 25 или 33 минуты.
Номинальная сила тока
На величину номинальной силы тока влияют в совокупности следующие факторы: окружающие условия эксплуатации оборудования, размер корпуса, количество нагревательных цепей и режим функционирования теплоотвода с реле. В таблице 1 ниже приведены номинальные значения силы тока для типовых конфигураций устройства. Обратите внимание: значение температуры окружающей среды 4 °C используется для систем защиты от замерзания, в которых питание нагревательных цепей отключается при температуре, превышающей 4 °C.
