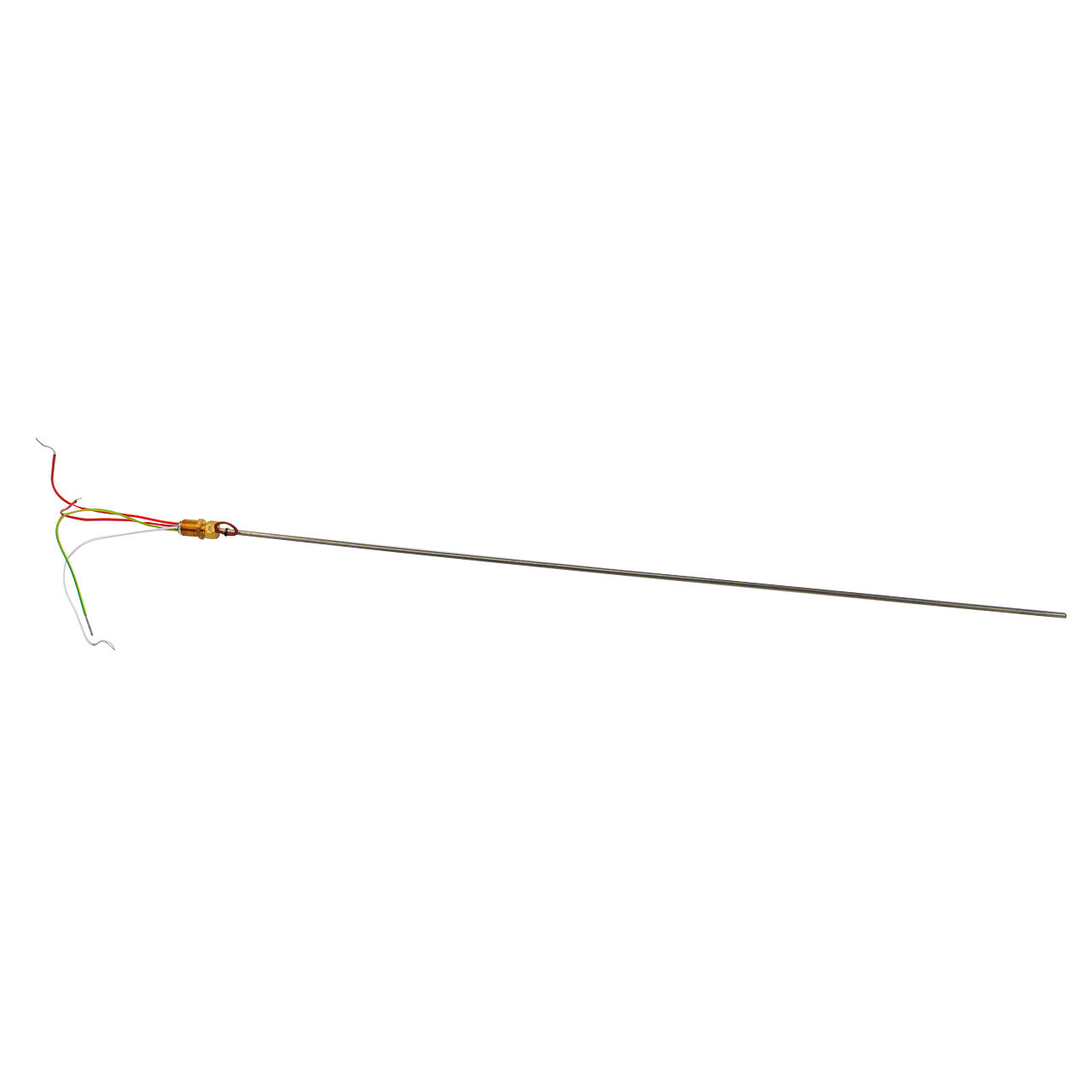

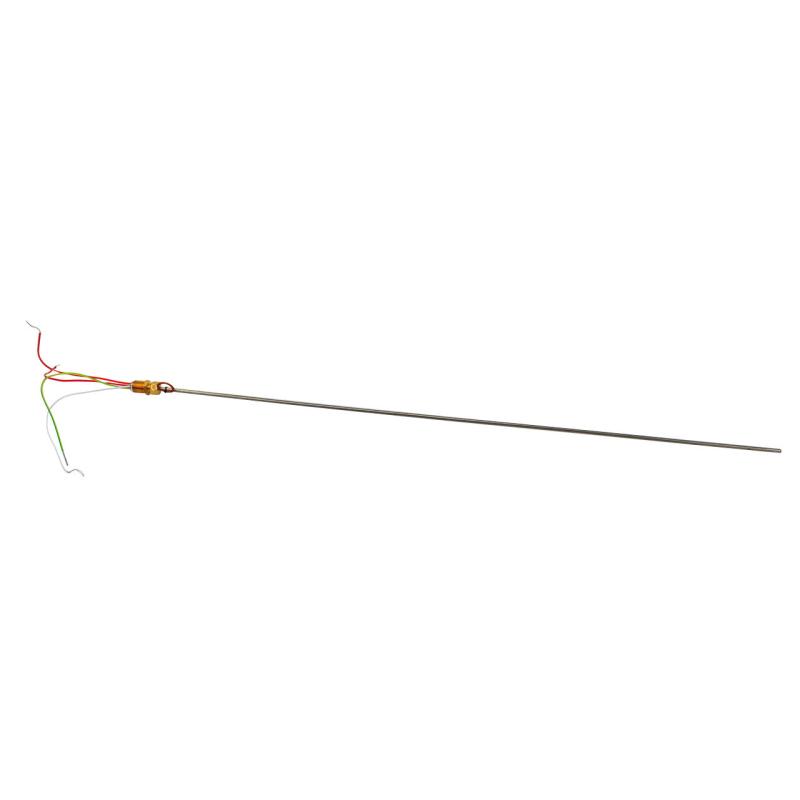

Датчик PTD-100 специально разработан для улучшения передачи данных от сенсора датчика до электронного контроллера. Конструкция датчика позволяет не использовать дополнительных искрозащитных барьеров, когда сам датчик находится во взрывоопасной зоне, а контроллер устанавливается в невзрывоопасной зоне.
Датчик может быть подсоединен к соединительным коробкам с маркировкой взрывозащиты EEx e или EExd и применяется вместе с контроллерами TS-01, контроллерами TC 816 или другими типами электронных контроллеров.
Технические характеристики PTD 100:
- Количество проводов: 3 провода и 1 отвод на заземление;
- Сопротивление:100 Ом при 0 °C;
- Погрешность:класс B (DIN/IEC 751);
- Длина датчика: 1 м;
- Материал оболочки датчика:нержавеющая сталь марки 316L;
- Размер сальника: M20;
- Длина выводных проводов: 150 мм;
- Материал изоляции выводного провода: PTFE (политетрафторэтилен);
- Диапазон температур на конце датчика: - 200 - + 500 °C;
- Максимальная температура сальника: 100 °C;
- Минимальный радиус изгиба: 30 мм.
Преимущества температурного датчика PTD-100;
- Точные результаты изменений. Готовая внешняя оболочка из нержавеющей стали с заземленным экраном предотвращает действие электромагнитного излучения, что обеспечивает точность измерений на управляющем входе;
- Прочная конструкция. Каждый датчик PTD-100 оснащен внешней оболочкой из нержавеющей стали, защищающей датчик от повреждений острыми краями других предметов, например оболочкой теплоизоляции;
- Разрешения на использование во взрывоопасных зонах. Датчик PTD-100 может использоваться во взрывоопасных зонах без применения барьеров Зенера. Датчик PTD-100 может быть подключен в соединительной коробке Ex e или Ex d.
Информация о подключении температурного датчика PTD-100
Для определения максимально допустимого расстояния между датчиком PTD-100 и самим контроллером, для различных сечений проводника контрольного кабеля, воспользуйтесь табли-цей, представленной ниже. Наша компания рекомендует использовать 4-х жильный экранированный кабель.
ля подсоединения датчика PTD-100 используйте соединительные коробки типа JB-K-0-PTD или Terminator ZP-PTD100-ХP EExe. В комплект поставки соединительных коробок входят: один силовой сальник М25, две заглушки М20, одно отверстие М20 для подключения датчика PTD-100 и клеммы 6х4 мм2. Для монтажа коробок на трубопровод используется монтажный кронштейн из нержавеющей стали XP-1 140х140 мм.
| Сечение проводника | Максимальная длина сигнального кабеля, км |
|---|---|
| 1.5 мм2 | 1 км |
| 2.5 мм2 | 1.7 км |
| 4.0 мм2 | 2.7 км |
Скачать информацию о термостатах Thermon PTD-100 в формате .pdf
