Гибкие нагревательные рубашки и манжеты обеспечивают оптимальный нагрев с равномерным распределением тепла. Нагревательные рубашки являются идеальным решением для применения на ровных поверхностях. По желанию они также могут изготавливаться отделенными от теплоизоляции.
Нагревательные манжеты используются там, где необходим равномерный нагрев поверхностей с более чем двумя уровнями. Благодаря сегментам индивидуального изготовления они могут быть выполнены с соблюдением большой степени гибкости, таким образом подходя почти для всех форм. Встроенная теплоизоляция может легко накладываться и сниматься с нагревательных манжет, что позволяет сводить к минимуму затраты монтажа и технического обслуживания.
Нагревательные рубашки и манжеты используются в самых разнообразных сферах применения, например, нагрев наконечников бункеров, контейнеры средней грузоподъемности, вентиляторов, насосов и т.д. Гибкие нагревательные рубашки и манжеты являются незаменимыми при проведении исследовательских работ, а также в области ядерной техники.

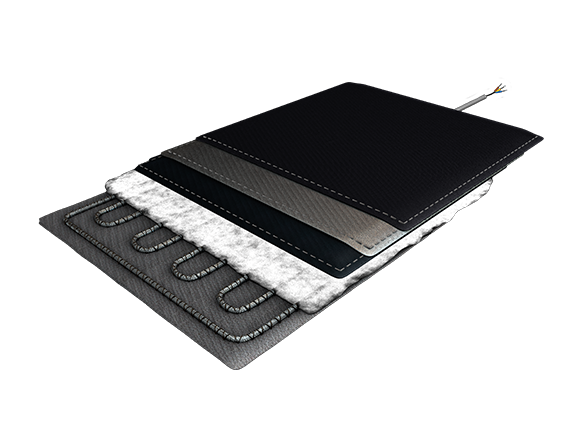

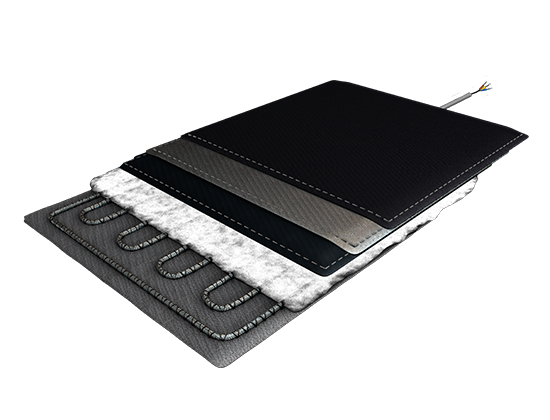

Устройство гибких нагревательных рубашек и манжетов:
1. Наружная ткань;
2. Изоляция;
3. Нагревательный элемент;
4. Несущая ткань;
5. Внутренняя ткань.
Преимущества гибких нагревательных рубашек и манжетов:
• Возможность демонтажа и замены;
• Легкая установка, минимальное время монтажа;
• Незначительные затраты на техническое обслуживание;
• Возможность использования в сферах с высокими техническими требованиями;
• Продолжительный срок службы;
• Индивидуальное изготовление;
• Рабочая температура 0 0C - 900 0C;
• Эффективный нагрев;
• Оптимальное распределение тепла;
• Поставляется полностью с теплоизоляцией;
• Встроенный датчик температуры.
Применение нагревательных манжетов и рубашек
Нагревательные манжеты и рубашки используются для:- Насосов;
- Клапанов;
- Запорных клапанов;
- Наконечников бункеров;
- Колонн трубопроводов;
- Вентиляторов;
- Для прогрева бревенчатых зданий;
- Концов лопастей несущих винтов;
- Контейнеров;
- Бочек;
- Контейнеров средней грузоподъемности;
- Жестяной тары;
- Вакуумных камер;
- Стыковочных узлов шлангов;
- Микродозаторных насосов;
- Фланцевых колпачков;
- Экструдеров;
- Комплексных экспериментальных установок;
- Стальных трубчатых рам для ускорителей частиц.
Конструкция нагревательных рубашек/манжет
Нагревательные рубашки и манжеты состоят из текстильных материалов, которые плотно прилегают к нагреваемому объекту. Для обеспечения длительного срока службы используются только высококачественные материалы. Выбор используемого материала зависит от условий применения. К критериям выбора, наряду с прочими, относятся рабочая температура и места использования.
При температуре поверхности выше 160 0C используется стеклоткань с алюминиевым покрытием, в то время, как при температурах ниже 80 0C может применяться ткань из синтетических материалов. Стеклопластик используется при температурах до 450 0C, кварц применяется при температурах поверхности до 900 0C. Для крепления используются петли, крюки или текстильные застежки.
В зависимости от технических характеристик нагревательные рубашки и манжеты могут также изготавливаться для использования во взрывоопасных зонах.
В зависимости от сферы применения используются нагревательные манжеты с кожухом из листовой стали, если при сильной нагрузке будет требоваться особо высокая прочность. Благодаря своей конструкции, такие манжеты отличаются особой прочностью. Использование шарниров и передвижных защелок позволяет компенсировать отклонения наружного диаметра.
Возможные комбинации нагревательных рубашек и манжетов
| Материал поверхности нагрева | Полимерная ткань с или без покрытия из ПУ-ПВХ | Стеклоткань с силиконом или покрытием из ПТФЭ | Стеклоткань без покрытия | Кварцевая ткань без покрытия |
|---|---|---|---|---|
| Крепление/затвор | Текстильная застежка | Петли, крюки, текстильные застежки | Клейкая лента для стекла | Кварцевый шнур |
| Изоляция нагревательного элемента | ПТФЭ | Бесщелочная стеклоткань | Кварцевая ткань | Кварцевая ткань |
| Термическая изоляция | Пенопласт | Игольчатый стеклохолст | Силиконовая пена |
Игольчатый кварцевый холст Керамическая Вата |
| Кожух термической изоляции |
Вследствие высокой температуры поверхности на изоляции могут использоваться следующие виды кожухов: • полимерная ткань до 80 C • стеклоткань с алюминиевым покрытием до 160 0C • стеклоткань с силиконовым покрытием до 180 0C • стеклоткань с покрытием из ПТФЭ до 220 0C • стеклоткань до 450 0C • кварц до 900 0C |
|||
| Номинальная температура | 80 0C - 900 0C (зависит от используемых материалов) | |||
| Номинальное напряжение |
ПТФЭ 500 В Стекловолокно 300-400 В (зависит от температуры и нагрузки) |
|||
| Максимальная мощность на единицу поверхности | до 12.500 Вт/м2 | |||
Примеры применения гибких нагревательных рубашек и манжетов

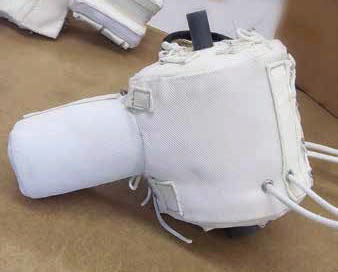

Нагревательная манжета для взрывоопасных зон
Нагревательная манжета для взрывоопасных зон для клапана пониженного/повышенного давления DN150 со съёмными изолированными крышками для биогазовой установки.
| Тип кожуха/манжеты | ELPW-lsol |
|---|---|
| Используемый кабель | ELK-AG-N |
| Температурный диапазон | Защита от замерзания |
| Особенность | Исполнение для применения во взрывоопасных зонах |

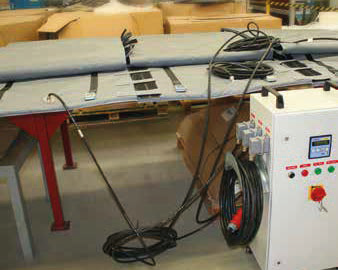

Нагревательные рубашки для изготовления лопастей винтов, исполнение со шкафом управления
| Тип кожуха/манжеты | ELPW-lsol |
|---|---|
| Используемый кабель | ELK-AG-L |
| Температурный диапазон | до 90 0C |
| Особенность | Несколько зон нагрева, с возможностью соединения, регулировка определенными ступенчатыми функциями |

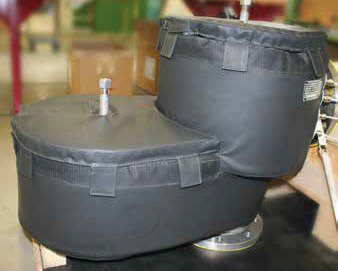

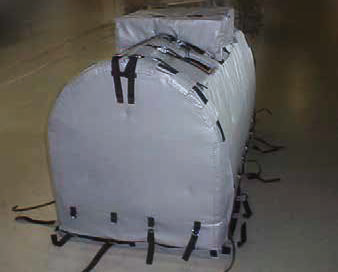

Нагревательная манжета для контейнеров для химикалий/газа
| Тип кожуха/манжеты | ELPW-lsol |
|---|---|
| Используемый кабель | ELK-H |
| Температурный диапазон | Защита от замерзания |

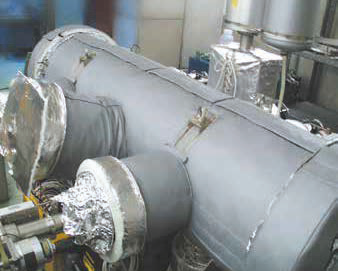

Нагревательная рубашка с резистивным нагревательным кабелем с изоляцией из стеклопластика для вакуумной камеры
| Тип кожуха/манжеты | ELPW-lsol |
|---|---|
| Используемый кабель | ELK-H |
| Температурный диапазон | 230-250 0C |
| Особенность | Вакуумная камера с фланцевыми нагревательными манжетами |
Комплект нагревательных манжет для циклонного пылеуловителя
| Тип кожуха/манжеты | ELPH |
|---|---|
| Используемый кабель | ELK-H |
| Температурный диапазон | до 450 0C |

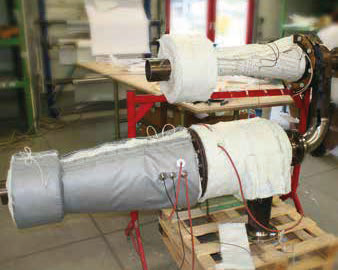

Кварцевая нагревательная рубашка для экспериментального реактора
| Тип кожуха/манжеты | ELPQ-lsol |
|---|---|
| Используемый кабель | ELK-Q |
| Температурный диапазон | до 500 0C |
| Особенность | Вакуумная камера с фланцевыми нагревательными манжетами |
Электронный температурный регуляторы для гибких нагревательных рубашек и манжетов

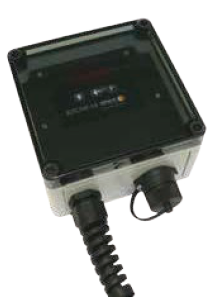

Электронный температурный регулятор ELTC/H-14
ELTC-/H14 представляет собой электронный терморегулятор с цифровым дисплеем для монтажа на стене. Температура измеряется при помощи датчика Pt100, обрабатывается микропроцессором и выводится на экран. После оценки фактических и заданных значений соответствующие выходные реле выключаются в зависимости от конфигурации.
Устройство поставляется во всепогодном пластиковом корпусе с прозрачной крышкой
Преимущества ELTC/H-14:
- Светодиодный дисплей работает при температуре до - 25 0C;
- Возможность программирования при температуре от 0 0C до + 390 0C;
- Для включения резистивной нагрузки 20 А;
- Сигнальный контакт;
- 2-х или 3-х проволочный датчик Pt100;
- Для подключения до 2-х нагревательных кабелей;
- Рабочее напряжение 90-260 В перем.тока / 50 / 60 Гц гнездо.
Технические характеристики
| Рабочее напряжение | 90-260 В перем.тока / 50 / 60 Гц |
|---|---|
| Потребление энергии | Макс. 4 мА, < 5 В |
| Реле коммутационной способности 1 | 20 А с гибридным реле |
| Реле коммутационной способности 2 | 8 А, переключающий контакт (тревога) |
| Рабочая температура | - 25 0C... + 55 0C |
| Температура хранения | - 30 0C... + 60 0C |
| Температурный диапазон | - 50 0C... + 400 0C |
| Диапазон регулирования | 0 0C... + 390 0C, конфигурация на выбор |
| Подключение датчика | Pt 100 2-х Проводниковый, 3-х Проводниковый, конфигурация на выбор |
| Дисплей | Светодиодный, красный |
| Класс IP защиты | IP 55 |
| Размеры (Ш х В х Д) | 130 х 130 х 75 мм полистиреновый корпус |
Температурный регулятор готовый для подключения, ELTC-Mini
Электронный температурный регулятор ELTC-Mini имеет сверхкомпактный дизайн и подходит для использования при непосредственном монтаже на нагревательных шлангах, нагревательных кожухах, а также для специального применения. Это идеальное решение для ситуаций, когда нет возможности использовать внешний регулятор и нет необходимости в изменении установленных значений. Регулятор располагается в сверхкомпактном корпусе повышенной устойчивости против вибрации и ударов. Состояние устройства отображается при помощи светодиодных сигналов.
Преимущества ELTC-Mini:
- Компактный дизайн;
- Система электронного управления полностью защищена корпусом от вибрации и ударов;
- Рабочая температура - 25 0C до + 55 0C;
- Коммутирующая способность 1500 Вт;
- Особенно для систем обогрева;
- Оптимизированных при помощи переключателя нулевого напряжения.
Технические характеристики ELTC-Mini
| Рабочее напряжение | 230 В / 50 / 60 Гц |
|---|---|
| Потребление энергии | Макс. 2 ВА |
| Рабочая температура | - 25 0C до 55 0C |
| Температура хранения | от - 30 0C до 60 0C |
| Датчик ввода | PT-100 / 2-пров. |
| Гистерезис | 2.. .30 К, заводские установки |
| Температурный диапазон | 0 0C до 400 0C, заводские установки |
| Коммутационная способность | 1500 Вт |
| Размеры | 75 х 46 х 35 мм (Д х Ш х В) |
| Класс IP защиты | IP 54 |
| Кабель питания |
2 м, температурный резиновый термостойкий до 120°C Штепсельные соединители стандарта СЕЕ 7/4 доступны по запросу |
Силиконовые нагревательные кожухи
В тех местах, где необходим нагрев сложных структур, используются силиконовые нагревательные кожухи. Их использование возможно в самых различных местах, в любых формах и с любыми размерами. Силиконовые нагревательные кожухи наклеиваются непосредственно на нагреваемую форму или укрепляются с помощью натяжных петель.
Преимущества силиконовых нагревательных кожухов:
- Защита от брызг;
- Возможность мытья;
- Простой монтаж и установка;
- Незначительная монтажная высота;
- Поставляется также согласно DIN 5510-2.
