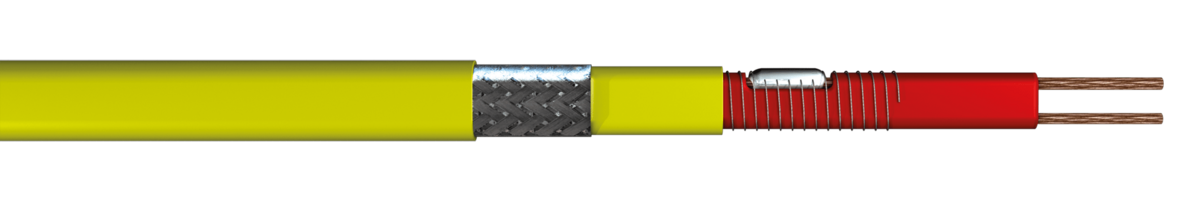

Нагревательный кабель Eltherm ELP/Si параллельный резистивный, до 200 °C
Монтаж данного нагревательного кабеля очень экономичен благодаря
одностороннему подключению питания. Нагревательный кабель состоит из
последовательности нагревательных зон (длина = шаг) и может отрезаться
на необходимую длину секциями. При отрезании кабеля нагревательный
контур прерывается до следующей контактной точки, а данная неактивная
часть может использоваться в качестве холодного конца. На этапе
проектирования к планируемому нагревательному контуру следует прибавлять
одну контактную секцию дополнительно
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Преимущества:
• Одностороннее подключение;
• Отрезается необходимой длины;
• Постоянная выходная мощность на метр;
• Высокая гибкость.
Технические характеристики
Изоляция | силиконовая |
Защитная оплётка | медь |
Внешняя оболочка | силиконовая |
Номинальное напряжение | 230 В перем.тока/пост.тока |
Минимальный радиус изгиба | 30 мм |
Сечение пит. провода | 2 х 1.5 мм2 |
ELP/Si не должны пересекаться или контактировать.
Необходимо обеспечение защиты при помощи УЗО.
Соблюдение требований стандартов МЭК 62395-2, EN 60519-10.
Тип | Номинальная мощность | Приблизительные размеры (мм) | Шаг укладки (м) | Артикул | Длина (м) при 50 °C | Длина (м) при 150 °C |
ELP/Si 10 BO 230 | 10 Вт/м | 5.25 x 9.75 | 1.0 | 0320102 | 198 | 147 |
ELP/Si 20 BO 230 | 20 Вт/м | 5.25 x 9.75 | 1.0 | 0320108 | 139 | 102.5 |
ELP/Si 30 BO 230 | 30 Вт/м | 5.25 x 9.75 | 1.0 | 0.20114 | 98 | 82.5 |
ELP/Si 40 BO 230 | 40 Вт/м | 5.25 x 9.75 | 1.0 | 0320120 | 73.5 | 70.5 |
Сечение токопроводящей жилы 2 x 2 мм² по запросу.
Длины нагревательной цепи ELP/PFA c учетом следующих положений:
- нагрузкой 80%;
- 16 А;
- максимальное падение напряжения 10%.
Нагревательный кабель постоянной мощности до номинального напряжения 120 В или 400 В доступен по запросу.
Применение:

• Защита от промерзания и поддержание температуры в насосах и т.д.;
• Пищевая промышленность.
