        • Резистивный греющий кабель Eltherm типа ELKM-AG-N с изоляцией из PTFE и заводской концевой заделкой до 260 °C

        Резистивный греющий кабель Eltherm типа ELKM-AG-N с изоляцией из PTFE и заводской концевой заделкой до 260 °C

        • Резистивный греющий кабель Eltherm типа ELKM-AG-N с изоляцией из PTFE и заводской концевой заделкой до 260 °C
        Нагревательный кабель постоянной мощности ELKM-AG-N используется во многих областях промышленности: нефтяной, топливной, перерабатывающей, химической и др.
        Греющий кабель предназначен для обогрева (разогрева) протяжённых объектов - трубопроводов, резервуаров и пр.
        Может использоваться во взрывоопасных зонах. Исполнение внешней оболочки из фторполимера обеспечивает высокую химическую стойкость нагревательного кабеля. Также кабель обладает высокой механической стойкостью
        Задать вопрос

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос

        Задать вопрос

        Описание

        Может эксплуатироваться частично или полностью погружённым в жидкость, за исключением мест установки соединительных муфт. Подключение питания двустороннее.

        ELK-AG-N применяется для защиты от замерзания и поддержания температуры, в том числе в агрессивных средах.

        Нагревательный кабель AG-N используется во взрывоопасных зонах. Высокая степень гибкости данного кабеля позволяет использовать его в целом спектре областей применения. По согласованию возможно использовать для внутреннего обогрева трубопроводов.

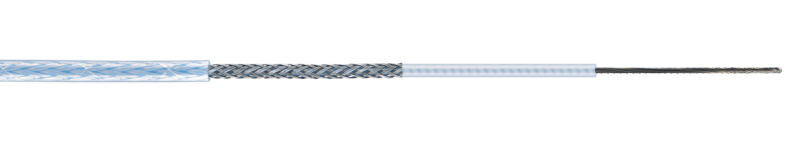

        Конструкция ELKM-AG-N1. Нагревательный проводник.

        2. Изоляция, фторполимер (PTFE).

        3. Оплётка из лужёной меди.

        4. Внешняя оболочка (PFA).

        Нагревательный проводник многожильный витой провод
        Изоляция фторполимер (PTFE)
        Внешняя оболочка фторполимер (PFA)


        Технические характеристики греющего кабеля Eltherm elkm-ag-n
        Защитная оплётка никелированная медь
        Минимальная температура монтажа - 45 °С
        Минимальная температура эксплуатации - 60 °С
        Выходная мощность 25 Вт/м
        Рабочая температура, максимальная 260 °С
        Диаметр нагревательного провода
        3.8-4.7 мм
        Минимальный радиус изгиба 2.5 внешних диаметра
        Герметичность да
        Класс защиты l
        Ударная прочность 4 Дж
        Максимальное номинальное напряжение 550 В
        Стойкость у УФ-облучению да
        Применимость во взрывоопасных зонах Ex e IIC Gb U; Ex tb IIIC Db


        Преимущества греющего кабеля Elherm ELK-AG-N:
        • Заводская концевая заделка;
        • Высокая устойчивость к химическому и механическому воздействию;
        • Возможность погружения и функционирования кабеля в жидкостях;
        • Гибкость;
        • Устойчив к прочистке паром;
        • Высокая температура рабочего процесса.
        Применение нагревательного кабеля Eltherm, ELKM-AG-N во взрывоопасных зонах:
        • Электрообогрев контейнеров;
        • Электрообогрев емкостей;
        • Электрообогрев фильтров;
        • Электрообогрев бункеров, трубопроводов, клапанов и насосов;
        • Обогрев автотранспортных средств;
        • Обогрев контейнеров для жидких грузов;
        • Среднетоннажные контейнеры;
        • Нагревательные колпаки;
        • Обогрев на лакокрасочных предприятиях.
        Эксплуатация кабеля в отраслях промышленности

        Греющий кабель eltherm ELKM-AG-N может использоваться во всех отраслях промышленности.

        Информация для заказа кабеля Eltherm ELKM_AG-N
        Номинальное сопротивление, Ом/км Внешний диаметр (мм) Вес, г/м Температурный коэффициент (1/К) Артикул
        1.95 (Cu 10 мм2) 8.1 166 0.00430 01ТA002Е
        2.90 (Cu 6 мм2) 6.8 119 0.00430 01ТA003Е
        4.40 (Cu 4 мм2) 6.1 96 0.00430 01ТA004Е
        7.20 (Cu ,2.5 мм2) 5.1 64 0.00430 01ТA007Е
        10 4.8 59 0.00430 01ТA010Е
        11.70 (Cu 1.5 мм2) 4.7 57 0.00430 01ТA011Е
        15 4.5 50 0.00430 01ТA015Е
        25 4.4 48 0.00300 01ТA025Е
        31.5 4.7 56 0.00160 1ТA031Е
        50 4.4 49 0.00160 01ТA050Е
        65 4.2 46 0.00160 01ТA065Е
        80 4.5 42 0.00090 01ТA080Е
        100 4.4 50 0.00090 01ТA110Е
        157 4.4 4.6 0.00045 01ТA115Е
        180 4.1 42 0.00090 01ТA118Е
        200 4.2 38 0.00045 01ТA120Е
        260 4.1 42 0.00045 01ТA126Е
        280 4 39 0.00038 01ТA128Е
        340 4.1 40 0.00045 01ТA134Е
        360 3.9 40 0.00045 01ТA138Е
        430 4.1 43 0.00018 01ТA143Е
        480 4.1 44 0.00018 01ТA148Е
        600 4 40 0.00018 01ТA160Е
        800 3.9 41 0.00018 01ТA180Е
        1000 4 43 0.00004 01ТA210Е
        1470 3.8 40 0.00004 01ТA214Е
        1750 3.8 37 0.00004 01ТA217Е
        1900 3.5 41 0.00040 01ТA219Е
        2900 3.9 41 0.00040 1ТA229Е
        4000 3.8 37 0.00040 01ТA240Е
        4700 3.8 35 0.00015 01ТA247Е
        6000 3.8 34 0.00020 01ТA260Е
        7000 3.8 33 0.00015 1ТA270Е
        8000 3.8 36 0.00015 01ТA280Е

        Скачать информацию о греющем кабелем Eltherm ELKM-AG-N в формате .pdf

        Назад к списку
        Решения
        Обогрев резервуаров и емкостей
        Обогрев трубопроводов
        Обогрев бункеров
        Система скин-эффект
        Предизолированные импульсные трубки
        Производство проточных нагревателей
        Электрообогреватели промышленных объектов
        Газовый обогрев
        Каталог
        Thermon (Термон)
        Промышленные проточные нагреватели газа и жидкости
        Eltherm (Эльтерм)
        Wieland (Виланд)
        ЭНГЛ
        Наши проекты
        ОАО «Ямал-СПГ»
        АО «Сибур-Химпром»
        Береговая-2 (ПАО НОВАТЭК)
        ООО «Цемент»
        «ПМУ» АО «ОХК «УРАЛХИМ»
        АО «Лебединский ГОК»
        ООО «Бакальское рудоуправление»
        ООО «РН-Ванкор»
        ФГУП «Государственный трест «Арктикуголь»
        Арктик СПГ-2
        Услуги
        Проектирование систем кабельного обогрева и АСУ ТП
        Производство и сборка шкафов управления
        Электромонтажные работы
        Пусконаладочные работы
        Шеф-монтажные работы
        Техническая поддержка
        Контакты
        Энергия Тепла
        614010, Пермский край, г. Пермь, ул. Куйбышева, 88
        +7 (342) 241-03-69 +7 (342) 241-04-69 energy@teplina.ru
        Энергия Тепла
        +7 (342) 241-03-69 +7 (342) 241-04-69
        energy@teplina.ru
        614010, Пермский край, г. Пермь, ул. Куйбышева, 88
        • Вконтакте
        © ООО «Энергия Тепла», 2008 – 2025
        Все права защищены.
        Политика конфиденциальности
        Политика конфиденциальности
        © ООО «Энергия Тепла», 2008 – 2025
        Все права защищены.
        Написать сообщение
        Оставить отзыв
        Ближайший офис
