Резистивный греющий кабель Eltherm типа ELP-PFA до 260 °C
Нагревательный кабель постоянной мощности и параллельного типа питания
ELP/PFA применяется в различных областях промышленности: нефтегазовой,
топливной, химической для защиты от промерзания или поддержания
технологической температуры поверхности труб и резервуаров, а также для
разогрева труб и резервуаров. Может использоваться во взрывоопасных
зонах
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Исполнение внешней оболочки из фторполимера обеспечивает высокую химическую стойкость нагревательного кабеля. Подключение питания одностороннее.
ELP/PFA – параллельный резистивный нагревательный кабель, который можно отрезать необходимой длины при сохранении постоянной мощности. Подключение может осуществляться с одной стороны.
Простой и быстрый монтаж, который позволяет экономить время и существенно сокращает расходы. Учитывая то, что для кабеля, уложенного на трубопроводе, возможна выходная мощность до 60 Вт/м, параллельный нагревательный кабель ELP идеально подходит для трубопроводов с высокими требованиями к выходной мощности, поддержания высоких температур. Термостойкая внешняя оболочка из PFA и высокая химическая стойкость PFA гарантирует долгий срок службы.

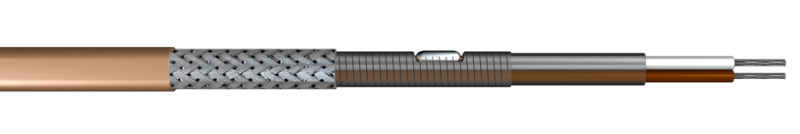

Конструкция Эльтерм ELP/PFA:
1. Питающий проводник, 1.5 мм2;
2. Изоляция 1,PFA;
3. Изоляция 2, PFA;
4. Нагревательный элемент;
5. Оплетка из лужёной меди;
6. Внешняя оболочка.
Схема греющего кабеля ELP/PFA
| Питающий провод | медная никелированная жила, 2 х 1.5 мм |
| Внешняя оболочка | фторполимер (PFA) |
Технические характеристики Эльтерм ELP/PFA
| Изоляция | PFA |
| Защитная оплетка | никелированная медь |
| Внешняя оболочка | PFA |
| Максимальная температура воздействия | 260 °С |
| Герметичность | да |
| Влагостойкость | да, за исключением концевых и соединительных муфт |
| Стойкость к УФ-облучению | да |
| Применимость во взрывоопасных зонах | Ex e IIC Gb U; Ex tb IIIC Db |
| Минимальный радиус изгиба | 25 мм |
| Сечение пит. провода | 2 х 1.5 мм2 |
| Номинальное напряжение | 230 В перем.тока/пост тока |
Таблица доступных типов резистивного кабеля ELP/PFA
| Тип | Номинальная мощность, Вт/м | Максимальная температура воздействия во включенном состоянии, С | Размеры, м | Шаг контакта, м | Максимальная длина нагревательной секции, м/п | |
| при 50 °С | при 150 °С | |||||
| ELP/PFA 15 | 15 | 205 | 8.0 x 5.5 | 1 | 161 | 119 |
| ELP/PFA 30 | 30 | 190 | 8.0 x 5.5 | 1 | 98 | 82.5 |
| EPL/PFA 45 | 45 | 175 | 8.0 x 5.5 | 1 | 65.5 | 65.5 |
| ELP/PFA 60 | 60 | 160 | 8.0 x 5.5 | 1 | 55 | 50 |
Преимущества резистивного греющего кабеля Eltherm:
- Возможность одностороннего подключения;
- Можно отрезать кабель необходимой длины;
- Постоянная выходная мощность на метр;
- Высокая гибкость;
- Длительный жизненный цикл оборудования;
- Не требует точных измерений при монтаже;
- Высокая химическая стойкость;
- Стойкость к ультрафиолетовому излучению.
Отрасли применения кабеля Eltherm ELP/PFA:
- Строительство;
- Пищевая промышленность;
- Бумажная промышленность.
Скачать информацию по нагревающему кабелю Eltherm ELP/PFA в формате .pdf
