Саморегулируемый греющий кабель Eltherm типа ELSR-LS до 80 °C
Саморегулирующийся нагревательный кабель ELSR-LS применяется в различных
областях промышленности, в том числе: нефтегазовой, топливной,
химической для защиты от промерзания или поддержания технологической
температуры поверхности труб и резервуаров, а также для защиты от
кровельных водосточных систем от образования наледи и сосулек
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Кабель используется во взрывоопасных зонах, выпускается в двух различных модификациях: -АО, -ВО. Кабель можно нарезать в зависимости от необходимой длины в пределах максимально допустимой.
1. Питающий проводник, 1.23 мм2;
2. Саморегулируемый нагревательный элемент;
3. Изоляция;
4. Защитные провода из луженой меди (АО);
5. Алюминиевая фольга (АО);
6. Оплётка из луженой меди (BO);
7. Внешняя оболочка.
Технические характеристики кабеля Эльтерм elsr-ls
|
Максимальная температура воздействия
|
в рабочем состоянии | 65 °С |
|---|---|---|
| в выключенном состоянии | 80 °С | |
|
Минимальная температура монтажа
|
- 45 °С |
|
|
Минимальная температура эксплуатации
|
- 60 °С |
|
|
Минимальный радиус изгиба
|
25 мм |
|
|
Номинальное напряжение
|
230 В |
|

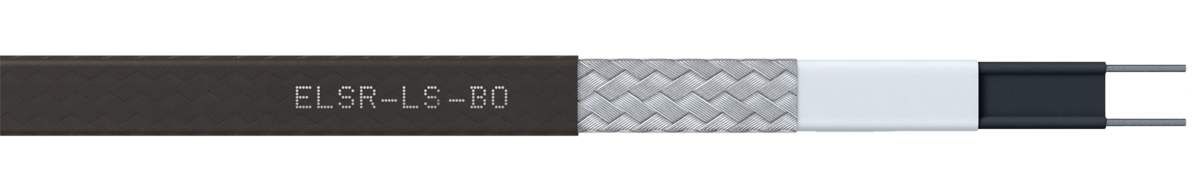

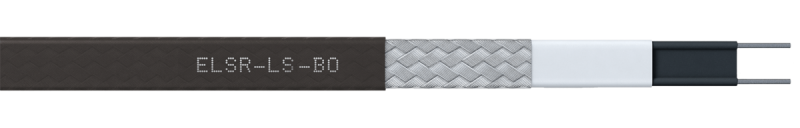

Конструкция кабеля нагревательного Eltherm ELSR-LS:
1. Питающий проводник, 1.23 мм2;2. Саморегулируемый нагревательный элемент;
3. Изоляция;
4. Защитные провода из луженой меди (АО);
5. Алюминиевая фольга (АО);
6. Оплётка из луженой меди (BO);
7. Внешняя оболочка.
|
Питающий провод
|
медная никелированная жила сечением 1.23 мм |
|---|---|
|
Внешняя оболочка
|
термопластик (ТРЕ-О) |
Таблица доступных мощностей и размеров саморегулирующегося кабеля ELSR-LS
|
Тип
|
Номинальная выходная мощность, Вт/м при 10 °С
|
Размеры, мм
|
Удельный вес, г/м
|
Артикул
|
| ELSR-LS-10-2-AO | 10 | 10.3 x 5.5 | 78 | В0223104 |
| ELSR-LS-10-2-BO | 10 | 10.8 x 5.6 | 98 | В0223102 |
| ELSR-LS-15-2-AO |
15 |
10.3 x 5.5 | 78 | В0223154 |
| ELSR-LS-15-2-BO | 15 | 10.8 x 5.6 | 98 | В0223152 |
| ELSR-LS-25-2-AO | 25 | 10.3 x 5.5 | 78 | В0223254 |
| ELSR-LS-25-2-BO | 25 | 10.8 x 5.6 | 98 | В0223252 |
| ELSR-LS-30-2-AO | 30 | 10.3 x 5.5 | 78 | В0223304 |
| ELSR-LS-30-2-BO | 30 | 10.8 x 5.6 | 98 | В0223302 |
Выходная мощность
Номинальная мощность обогрева при напряжении 230 В нагревательной системы, установленной на металлических трубах с изоляцией.
Скачать подробную информацию по греющему кабелю ELSR-LS в формате (*.PDF)
