Может прокладываться внутри трубопроводов. Хорошо подходит для коротких нагревательных цепей. Кабель нарезается секциями необходимой длины в пределах максимально допустимой.
Технические характеристики
| Максимальная температура воздействия | в рабочем состоянии | 65 °С |
|---|---|---|
| в выключенном состоянии | 65 °С | |
| Минимальная температура монтажа |
- 45 °С |
|
| Минимальная температура эксплуатации |
- 60 °С |
|
| Минимальный радиус изгиба |
25 мм |
|
| Номинальное напряжение |
230 В |
|

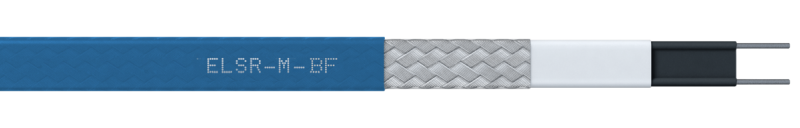

Конструкция греющего кабеля ELSR-M-BF:
1. Питающий проводник, 0.56 мм2;
2. Саморегулирующийся нагревательный элемент;
3. Изоляция;
4. Оплетка из лужёной меди;
5. Внешняя оболочка.
| Питающий провод |
медная никелированная жила сечением 0.56 мм2 |
|---|---|
| Внешняя оболочка |
фторполимер |
Выходная мощность
Номинальная мощность обогрева при напряжении 230 В нагревательной системы, установленной на металлических трубах с изоляцией. Для кабеля ELSR-10-2-BF в наполненном водой трубопроводе.
Длины нагревательной цепи для ELSR-M-BF
с учётом:
- номинального питающего напряжения 230 В;
- автоматических выключателей с характеристикой с максимальной нагрузкой 80%;
- макс. 10% падения линейного напряжения питающего провода нагревательного кабеля;
- одностороннего подключения питания нагревательного кабеля.
| Температура включения | Величина номинального выключателя |
Максимальная длина нагревательной цепи |
|---|---|---|
| ELSR-M-10-2-BF | ||
| 10 | 10 | 74 |
| 16 | 89.5 | |
| 20 | 89.5 | |
| 0 | 10 | 61.5 |
| 16 | 89.5 | |
| 20 | 89.5 | |
| - 30 | 10 | 61.5 |
| 16 | 89.5 | |
| 20 | 89.5 |
Скачать информацию о нагревательных кабеля Eltherm ELSR-M в формате .pdf
