Саморегулируемый греющий кабель Eltherm типа ELSR-M до 65 °C
Саморегулирующийся нагревательный кабель ELSR-M обладает малыми габаритными размерами, что обеспечивает ему повышенную гибкость.
Кабель Eltherm ELSR-M Применяется в различных областях промышленности, автомобилестроении, строительстве для обогрева насосов, клапанов, для защиты от промерзания или поддержания технологической температуры поверхности труб и резервуаров.
Кабель Eltherm ELSR-M Применяется в различных областях промышленности, автомобилестроении, строительстве для обогрева насосов, клапанов, для защиты от промерзания или поддержания технологической температуры поверхности труб и резервуаров.
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Используется в системах электрообогрева на судах. Хорошо подходит для коротких нагревательных цепей. Кабель ELSR-М выпускается в двух различных конструктивных модификациях: -АО, -ВО. Кабель нарезается секциями необходимой длины в пределах максимально допустимой.
1. Питающий проводник, 0.56 мм2;
2. Изоляция;
3. Изоляция;
4. Защитные провода из луженой меди (АО);
5. Оплётка из луженой меди (ВО);
6. Алюминиевая фольга (АО);
7. Внешняя оболочка.
Технические характеристики
|
Максимальная температура воздействия
|
в рабочем состоянии | 65°С |
|---|---|---|
| в выключенном состоянии | 65 °С | |
|
Минимальная температура монтажа
|
- 45 °С |
|
|
Минимальная температура эксплуатации
|
- 60 °С |
|
|
Минимальный радиус изгиба
|
25 мм |
|
|
Номинальное напряжение
|
230 В |
|

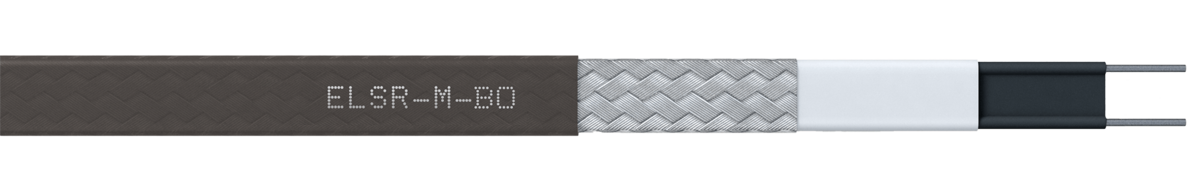

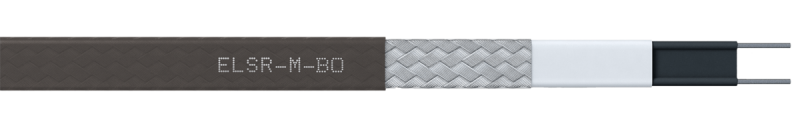

Конструкция ELSR-M:
1. Питающий проводник, 0.56 мм2;2. Изоляция;
3. Изоляция;
4. Защитные провода из луженой меди (АО);
5. Оплётка из луженой меди (ВО);
6. Алюминиевая фольга (АО);
7. Внешняя оболочка.
|
Питающий провод
|
медная никелированная жила сечением 0.56 мм2 |
|---|---|
|
Внешняя оболочка
|
Термопластик (TPE-O) |
Таблица доступных мощностей и размеров саморегулирующегося кабеля ELSR-M
|
Тип
|
Номинальная выходная мощность, Вт/м при 10 °С
|
Размеры, мм
|
Удельный вес, г/м
|
|---|---|---|---|
| ELSR-M-10-2-AO | 10 | 8 x 5.5 | 53 |
| ELSR-H-10-2-BO | 10 | 8.5 x 5.8 | 62 |
| ELSR-H-15-2-AO | 15 | 8.0 x 5.5 | 53 |
| ELSR-M-15-2-BO | 15 | 8.5 x 5.8 | 62 |
Выходная мощность
Номинальная мощность обогрева при напряжении 230 В нагревательной системы, установленной на металлических трубах с изоляцией. Для кабеля ELSR-10-2-BF в наполненном водой трубопроводе.
Длина нагревательной цепи для ELSR-M
с учетом:
- номинального питающего напряжения 230 В;
- автоматических выключателей с характеристикой C с макс. нагрузкой 80%;
- макс. 10% падения линейного напряжения питающего провода нагревательного кабеля;
- одностороннего подключения питания нагревательного кабеля.
Длины нагревательной цепи ELSR-M-…-2 c учетом следующих положений
|
Температура включения (°C)
|
Величина номинального выключателя (А)
|
Максимальная длина нагревательной цепи (м) | |
|---|---|---|---|
| ELSR-M-10-2 | ELSR-M-15-2 | ||
| 10 |
10 |
126,5 | 98,0 |
| 16 | 126,5 | 105,5 | |
| 20 | 126,5 | 105,5 | |
| 0 |
10 |
115,5 | 83,0 |
| 16 | 115,5 | 97,5 | |
| 20 | 115,5 | 97,5 | |
| -10 |
10 |
100,0 | 72,0 |
| 16 | 106,5 | 91,0 | |
| 20 | 106,5 | 91,0 | |
| -20 |
10 |
87,0 | 64,0 |
| 16 | 99,5 | 85,5 | |
| 20 | 99,5 | 85,5 | |
| -40 |
10 |
69,0 | 52,0 |
| 16 | 88,5 | 77,0 | |
| 20 | 88,5 | 77,0 | |
