Саморегулируемый греющий кабель Eltherm типа ELSR-N до 80 °C
Саморегулирующийся нагревательный кабель ELSR-N применяется в различных
областях промышленности, в том числе: нефтегазовой, топливной,
химической для защиты от промерзания или поддержания технологической
температуры поверхности труб и резервуаров, а также для защиты
кровельных водосточных систем от образования наледи и сосулек
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Греющий саморегулируемый кабель Eltherm ELSR-N может быть использован во взрывоопасных зонах.
Кабель выпускается в трёх различных конструктивных модификациях:
- "AO";
- "BO";
- "BOT".
Исполнение внешней оболочки из фторполимера обеспечивает высокую химическую стойкость нагревательного кабеля. Кабель нарезается секциями необходимой длины в пределах максимально допустимой.

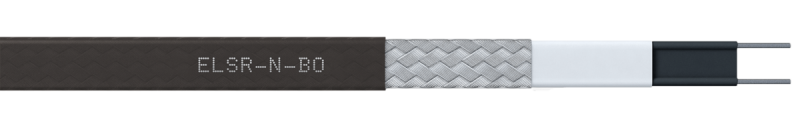

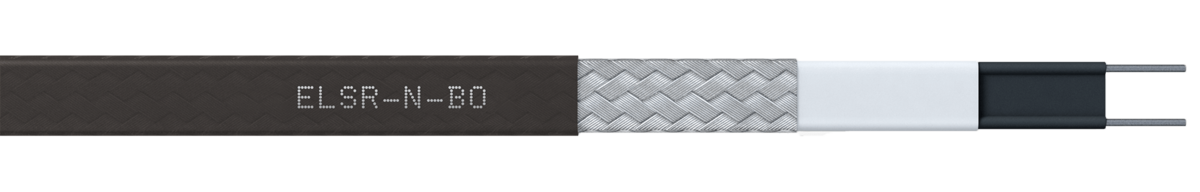

Конструкция нагревательного кабеля Eltherm ELSR-N:
1. Питающий проводник, 1.23 мм2;
2. Саморегулирующийся нагревательный элемент;
3. Изоляция;
4. Защитные провода из лужёной меди (АО);
5. Алюминиевая фольга (АО);
6. Оплётка из лужёной меди (ВО, ВОТ);
7. Внешняя оболочка.
|
Питающий провод
|
медная никелированная жила с сечением 1.23 мм |
|
|---|---|---|
|
Внешняя оболочка
|
АО, ВО | термопластик (TPE-O) |
| ВОТ | фторполимер (FEP) | |
Технические характеристики
|
Максимальная температура воздействия
|
в рабочем состоянии | 65 °С |
|---|---|---|
| в выключенном состоянии | 80 °С | |
|
Минимальная температура монтажа
|
- 45 °С |
|
|
Минимальная температура эксплуатации
|
- 60 °С |
|
|
Минимальный радиус изгиба
|
25 мм |
|
|
Номинальное напряжение
|
230 В |
|
Таблица мощностей и размеров саморегулирующегося кабеля ELSR-N
|
Тип
|
Номинальная выходная мощность, Вт/м при 10 °С
|
Размеры, мм
|
Удельный вес, г/м
|
Артикул
|
| ELSR-N-10-2-AO | 10 | 13.6 x 5.5 | 91 | В0200130 |
| ELSR-N-10-2-BO | 10 | 14.1 x 5.8 | 108 | В0200110 |
| ELSR-N-10-2-BOT | 10 | 13.8 x 5.6 | 108 | В0200119 |
| ELSR-N-22-2-AO | 20 | 13.6 x 5.5 | 91 | В0200230 |
| ELSR-N-22-2-BO | 20 | 14.1 x 5.8 | 108 | В0200210 |
| ELSR-N-22-2-BOT | 20 | 13.8 x 5.6 | 108 | В0200219 |
| ELSR-LS-33-2-AO | 30 | 13.6 x 5.5 | 91 | В0200330 |
| ELSR-LS-33-2-BO | 30 | 14.1 x 5.8 | 108 | В0200310 |
| ELSR-LS-33-2-BOT | 30 | 13.8 x 5.6 | 108 | В0200319 |
| ELSR-LS-44-2-AO | 40 | 13.6 x 5.5 | 91 | В0200430 |
| ELSR-LS-44-2-BO | 40 | 14.1 x 5.8 | 108 | В0200410 |
| ELSR-LS-44-2-BOT | 40 | 13.8 x 5.6 | 108 | В0200419 |
Выходная мощность греющих кабелей ELSR-N
Скачать информацию о нагревательном кабеле Eltherm ELSR-N в формате.pdf
