Саморегулирующийся нагревательный кабель ELSR-R имеет круглое сечение и используется в различных областях промышленности, преимущественно в пищевой, например, в линиях водоснабжения.
Нагревательный кабель Eltherm ELSR-R специально разработан для защиты уплотнений контуров проёмов от промерзания, например, створы холодильных камер.
Исполнение внешней оболочки из фторполимера обеспечивает высокую химическую стойкость нагревательного кабеля. Кабель нарезается секциями необходимой длины в пределах максимально допустимой.
Технические характеристики
| Максимальная температура воздействия | в рабочем состоянии | 65 °С |
|---|---|---|
| в выключенном состоянии | 65 °С | |
| Минимальная температура монтажа |
- 30 °С |
|
| Минимальная температура эксплуатации |
- 60 °С |
|
| Минимальный радиус изгиба |
30 мм |
|
| Номинальное напряжение |
230 В |
|

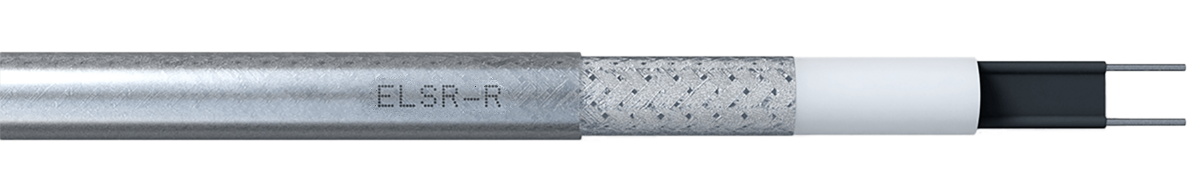

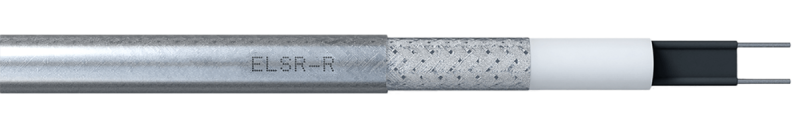

Конструкция Eltherm ELSR-R:
1. Питающий проводник, 0.56 мм2;
2. Саморегулирующийся нагревательный элемент;
3. Изоляция;
4. Оплётка из лужёной меди;
5. Внешняя оболочка.
| Питающий провод | медная никелированная жила сечением 0.56 мм2 |
|---|---|
| Внешняя оболочка | фторполимер |
Таблица доступных мощностей и размеров саморегулирующегося кабеля ELSR-R
| Тип | Номинальная выходная мощность, Вт/м при 10 С | Диаметр, мм | Удельный вес, г/м |
| ELSR-R-19-2-BOT | 19 | 7.3 | 77 |
| ELSR-R-27-2-BOT | 27 | 7.3 | 74 |
Выходная мощность
Номинальная мощность обогрева при напряжении 230 В нагревательной системы, установленной на металлических трубах с изоляцией.
Длины нагревательной цепи для ELSR-R
с учётом:
- номинального питающего напряжения 230 В;
- автоматических выключателей с характеристикой с максимальной нагрузкой 80%;
- макс. 10% падения линейного напряжения питающего провода нагревательного кабеля;
- одностороннего подключения питания нагревательного кабеля.
| Температура включения | Величина номинального выключателя | Максимальная длина нагревательной цепи | |
|---|---|---|---|
| ELSR-R-19-2 | ELSR-R-27-2 | ||
| 10 | 10 | 75 | 20 |
| 16 | 102 | 32 | |
| 20 | 102 | 40 | |
| 0 | 10 | 62 | 16.5 |
| 16 | 94 | 26.5 | |
| 20 | 94 | 33 | |
| - 10 | 10 | 51 | 13.5 |
| 16 | 81.5 | 21.5 | |
| 20 | 88 | 27 | |
| - 20 | 10 | 41 | 11 |
| 16 | 65.5 | 17.5 | |
| 20 | 82 | 22 | |
| - 40 | 10 | 30 | 7.5 |
| 16 | 48 | 12 | |
| 20 | 60 | 15 | |
Cкачать информацию о нагревательном кабеле Eltherm ELSR-R в формате .pdf
