Обогреваемые напорные шланги для взрывоопасных зон

Взрывозащищенные обогреваемые напорные шланги служат для транспортировки высоковязких или вязкотекучих веществ с под- держанием постоянной температуры в гибких трубопроводах.

Они имеют допуск для применения во взрывоопасных зонах 1+2 (газ), а также зон 21+22 (пыль). Диапазон технологической температуры в таких условиях составляет от +5 °C / защита от замерзания (температурный класс T6) до +200 °C (температурный класс T3).

Каждый обогреваемый шланг проектируется в зависимости от требований заказчика, а вся система имеет сертификат соответствия CE. Используются исключительно компоненты, прошедшие типовые испытания согласно нормам ЕС.

Как правило, кожух имеет антистатическое исполнение. В частности они применяются в химической, нефтехимической, фармацевтической промышленности, в машиностроении, а также в лакокрасочной промышленности.

Области применения

К областям применения относятся, например, гибкие транспортные шланги дозирующих установок, обогреваемые шланги загрузки и опорожнения в химической и нефтехимической промышленности, а также самые разнообразные области применения в технологическом и природоохранном оборудовании.

Обогреваемые пробоотборные шланги для взрывоопасных зон

Компания Энергия Тепла имеет сертификацию ATEX (IBExU12ATEX Q006) и поэтому отвечает высочайшим требованиям безопасности, принятым в соответствии с самыми последними директивами по технике безопасности во взрывоопасных зонах 94/9/EG (ATEX 95).

Благодаря нашим нагревательным компонентам, имеющим сертификацию ATEX, например, нагревательным кабелям, нагревательным лентам, соединительным деталям, датчикам температуры и т.д., обогреваемые напорные шланги подтвердили возможность своего применения во взрывоопасных зонах.

Наряду с обогреваемыми напорными шлангами компания «Энергия Тепла» также предлагает необходимые принадлежности, например, терморегуляторы, ограничители температуры, а также соответствующие клеммные коробки для взрывоопасных зон.

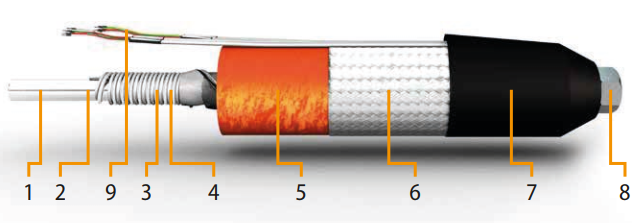

Конструкция обогреваемых напорных шлангов для взрывоопасных зон:

1. Внутренние каналы: См. Типы внутренних каналов

2. Датчик: Для регулировки, а также для поддержания температуры в необходимом диапазоне между внутренним каналом и нагревательным кабелем монтируются два датчика температуры. В стандартном исполнении для обеспечения искробезопасности применяются взрывобезопасные датчики температуры PT-100 с 3 или 4 кабелями или датчики PT-100.

3. Нагревательный кабель: Резистивный нагревательный кабель, используемый в качестве базового элемента, поставляется компанией Энергия Тепла. В этих целях используются исключительно нагревательные кабели с изоляцией из фторполимера. Кроме того, уделяется большое значение достижению максимально высокой плотности мощности, следствием чего является равномерное распределение тепла. Во всех регулируемых взрывобезопасных обогреваемых напорных шлангах, как правило, используется нагревательный кабель ELKM-AG-N.

4. Дистанционный элемент: Дистанционный элемент из плетеного стекловолокна надежно защищает нагревательный кабель
при сгибе от механических повреждений и точечного перегрева.

5. Изоляция: Изоляция зависит от максимальной рабочей температуры, а также от выбора наружного кожуха (см. Конструкции шлангов). В основном применяются специальные виды нетканого термоволокна, а также шланги из пеноматериалов (до 100 °C шланг из эластомера, до 200 °C силиконовые шланги).

6. Наружный кожух: Сфера применения, радиус изгиба и температура окружающей среды определяют выбор наружного кожуха. Наружный кожух надежно защищает обогреваемый шланг от влажности, воздействия атмосферных факторов, а также механических нагрузок. В соответствии с требованиями директив по технике безопасности во взрывоопасных зонах 94/9/EG (ATEX 95) поставляем обогреваемые взрывобезопасные напорные шланги с наружным кожухом, имеющем токоотводящие свойства.

7. Торцевые крышки: С помощью торцевых крышек производится концевая заделка обогреваемого шланга с обеих концов. Встроенное устройство разгрузки от натяжения обеспечивает надежную разгрузку соединительного кабеля. Торцевые крышки наших стандартных взрывобезопасных обогреваемых шлангов предлагаются в исполнении из силикона или ЭПДМ.

8. Соединительная арматура: Соединение с деталью установки: например, с контейнером или форсункой.

9. Соединительный кабель: В стандартном исполнении кабель датчика и соединительный кабель выводятся отдельно. Стандартная длина соединительного кабеля составляет 1,5 м. В качестве соединительного кабеля используются исключительно кабели с изоляцией из ПТФЭ, имеющие сертификацию ATEX.
