Регулируемые напорные шланги с подогревом, тип ELH/MD… HD… SHD

Регулируемые напорные шланги с подогревом ELH/MD, HD,SHD

Преимущества напорных шлангов Эльтерм:

• Рабочая температура: 5 - 250 °C в стандартном исполнении;
• Условный проход: 4 - 25 мм в стандартном исполнении;
• Напряжение: 12 - 400 В;
• Рабочее давление: до 500 бар;
• Показатели тепловой нагрузки оптимизированы в зависимости от цели использования;
• Возможность поставки для автомобильной промышленности в исполнении без использования силикона.

Специфика применения:

• Транспортируемое вещество сохраняет текучесть только при определенной температуре;
• Транспортируемое вещество сохраняет свои специфические свойства обработки только в пределах определенного температурного диапазона;
• Транспортируемое вещество может обрабатываться только при определенной температуре;
• Обогреваемый шланг должен быть переносным или гибким ввиду присоединенных к нему подвижных частей оборудования.

Примеры использования шлангов высокого давления:

• Соединительное оборудование/ установки горячей склейки, упаковочные, клеящие и этикетировочные машины;
• Установки для отделки поверхностей/дозирующие и окрасочные агрегаты;
• Пищевая промышленность, установки для розлива;
• Системы пенотушения, установки для образования полиуретановой пены, ремонт кровли, упаковочные установки;
• Установки, работающие с эпоксидными смолами;
• Моющие установки, пароочистители, чистка труб;
• Шланги для загрузки и элеваторные шланги;
• Дозирующие установки;
• Стекольная промышленность для покрытия и склеивания листов термостекла;
• Клеящие роботы.

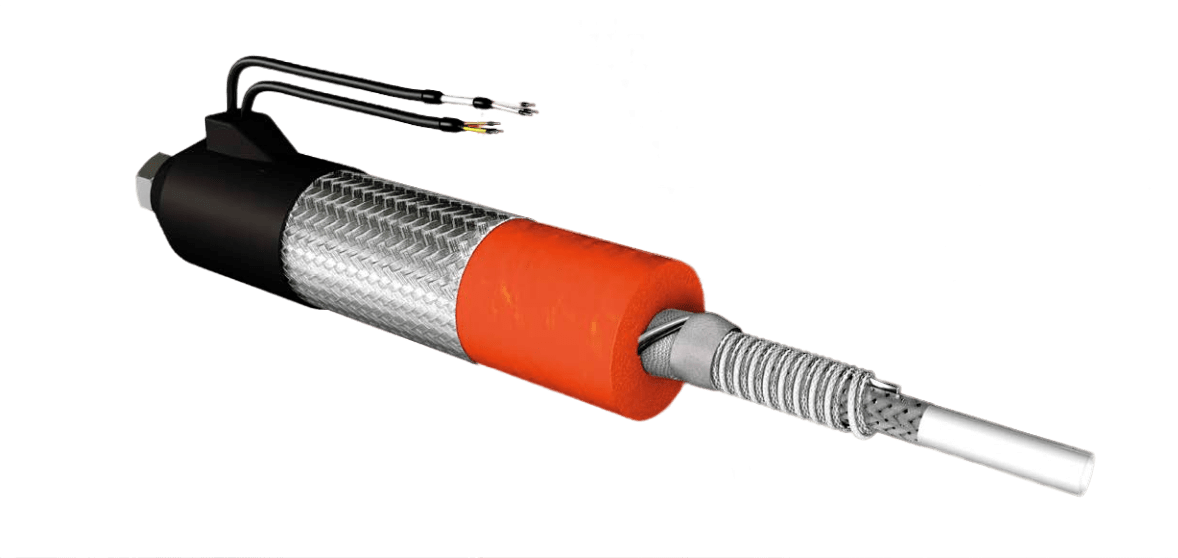

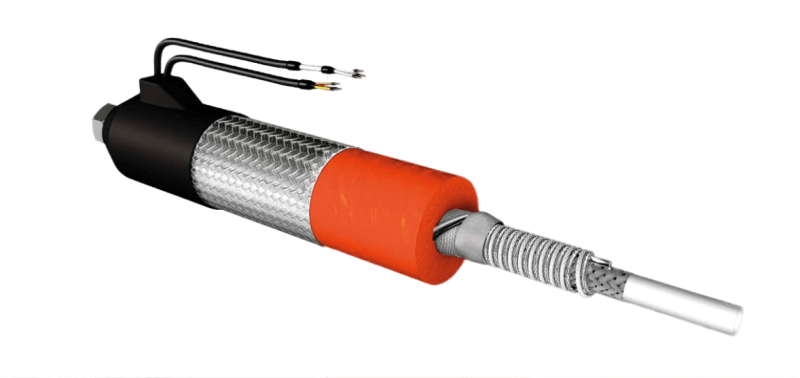

Конструкция обогреваемых шлангов высокого давления Eltherm

1. Внутренние каналы. Выбор внутреннего канала зависит от максимального рабочего давления, максимальной рабочей температуры и соответствующей области применения.

2. Датчик. Для выполнения регулировки между внутренним каналом и нагревательным кабелем устанавливается датчик температуры. Для дополнительного измерения температуры на любой стороне могут быть установлены дополнительные датчики. Обычно в стандартных 2-жильных кабелях используются датчики PT-100.

3. Нагревательный кабель. Резистивный нагревательный кабель, используемый в качестве базового элемента. В этих целях используются исключительно нагревательные кабели с изоляцией из ПТФЕ или перфторированного сополимера. Кроме того, уделяется большое значение достижению максимально высокой плотности мощности, следствием чего является равномерное распределение тепла. Для температур до 250 °C, как правило, используем нагревательный кабель ELKM-AE или при сильных динамических нагрузках – ELKM-AG. Дистанционный элемент: дистанционный элемент из плетеного стекловолокна надежно защищает нагревательный кабель при сгибе от механических повреждений и точечного перегрева.

4. Изоляция. Изоляция зависит от максимальной рабочей температуры, а также от выбора наружного кожуха (см. стр. конструкции шлангов). В основном применяются специальные виды нетканого термоволокна, а также шланги из пеноматериалов (до 100 °C шланг из эластомера, до 250 °C силиконовые шланги).

5. Наружный кожух Cфера применения, радиус изгиба и температура окружающей среды определяют выбор наружного кожуха. Наружный кожух защищает обогреваемый шланг от влажности, воздействия атмосферных факторов, механических и динамических нагрузок (например, на роботе).

6. Соединительный кабель B стандартном исполнении кабель датчика и соединительный кабель выводятся отдельно. Стандартная длина соединительного кабеля составляет 1,5 м. По желанию к соединительному кабелю может быть присоединен любой обычный штекер.

7. Торцевые крышки. C помощью торцевых крышек производится концевая заделка обогреваемого шланга с обеих концов. Встроенное устройство разгрузки от натяжения обеспечивает надежную разгрузку соединительного кабеля. Стандартные исполнения торцевых крышек изготавливаются из силикона, ЭПДМ, полимера (полиамид), а также из металла с гальваническим покрытием.

8. Соединительная арматура. Cоединение обогреваемого шланга с деталью установки (контейнером, форсункой и т.д.).
