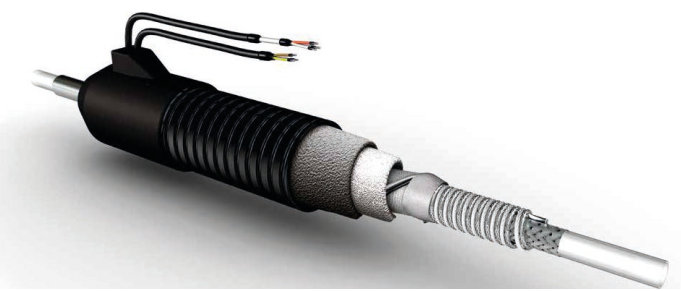

Регулируемые обогреваемые пробоотборные шланги, типа ELHA
Регулируемые обогреваемые пробоотборные шланги служат для транспортировки газообразных веществ от точки отбора до анализатора (например, на дымовой трубе, подключение к обогреваемому зонду для отбора проб). Они могут монтироваться фиксировано или использоваться в виде переносных систем (например, TÜV)
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Используются для требуемого контроля выбросов вредных веществ, например, на электростанциях или мусоросжигательных установках. Обогреваемые пробоотборные шланги широко применяются в анализирующем оборудовании в химической и нефтехимической промышленности, а также во многих других отраслях промышленности, например, с целью контроля и регулировки процессов сгорания.
Кроме того, обогреваемые шланги Энергия Тепла используются на стендах для испытания двигателей и на барабанных проверочных стендах двигателей внутреннего сгорания, например, для измерения содержания выбросов вредных веществ автомобиля.
Преимущества
• Рабочая температура: от 5 °C до 450 °C
• Условный проход: 2 - 12 мм
• Длина: 0,3 - 150,0 м
• Напряжение: 12 - 400 В
• Показатели тепловой нагрузки оптимизированы в зависимости от цели использования
• Большая длина обогревательного контура
• Предотвращение образования конденсата
• Падение температуры ниже точки росы
• Поддержание постоянной температуры анализируемого газа

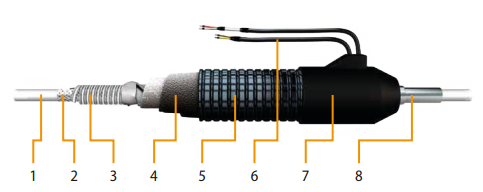

Конструкция:
1. Внутренние каналы: См. Типы внутренних каналов
2. Датчик: Для выполнения регулировки между внутренним каналом и нагревательным кабелем устанавливается датчик температуры. Для дополнительного измерения температуры на любой стороне могут быть установлены дополнительные датчики. Обычно в стандартных 2-жильных кабелях мы используем датчики PT-100. Кроме того, возможна установка почти всех датчиков температуры, предлагаемых на рынке (например, термоэлемент тип K / J, PT-1000 и т.д.).
б) Дистанционный элемент: Дистанционный элемент из плетеного стекловолокна надежно защищает нагревательный кабель при сгибе от механических повреждений и точечного перегрева.
4. Изоляция: Изоляция зависит от максимальной рабочей температуры, а также от выбора наружного кожуха (см. Конструкции шлангов). В основном применяются специальные виды нетканого термополотна, а также шланги из пеноматериалов (до 100 °C шланг из эластомера, до 250 °C силиконовые шланги).
5. Наружный кожух: Сфера применения, радиус изгиба и температура окружающей среды определяют выбор наружного кожуха. Наружный кожух надежно защищает обогреваемый шланг от влажности, воздействия атмосферных факторов, а также механических нагрузок.
7. Торцевые крышки: С помощью торцевых крышек производится концевая заделка обогреваемого шланга с обеих концов. Встроенное устройство разгрузки от натяжения обеспечивает надежную разгрузку соединительного кабеля. Стандартные исполнения торцевых крышек изготавливаются из силикона, ЭПДМ, полимера (полиамид), а также из металла с гальваническим покрытием.
8. Соединительная арматура: Соединение с анализатором или зондом

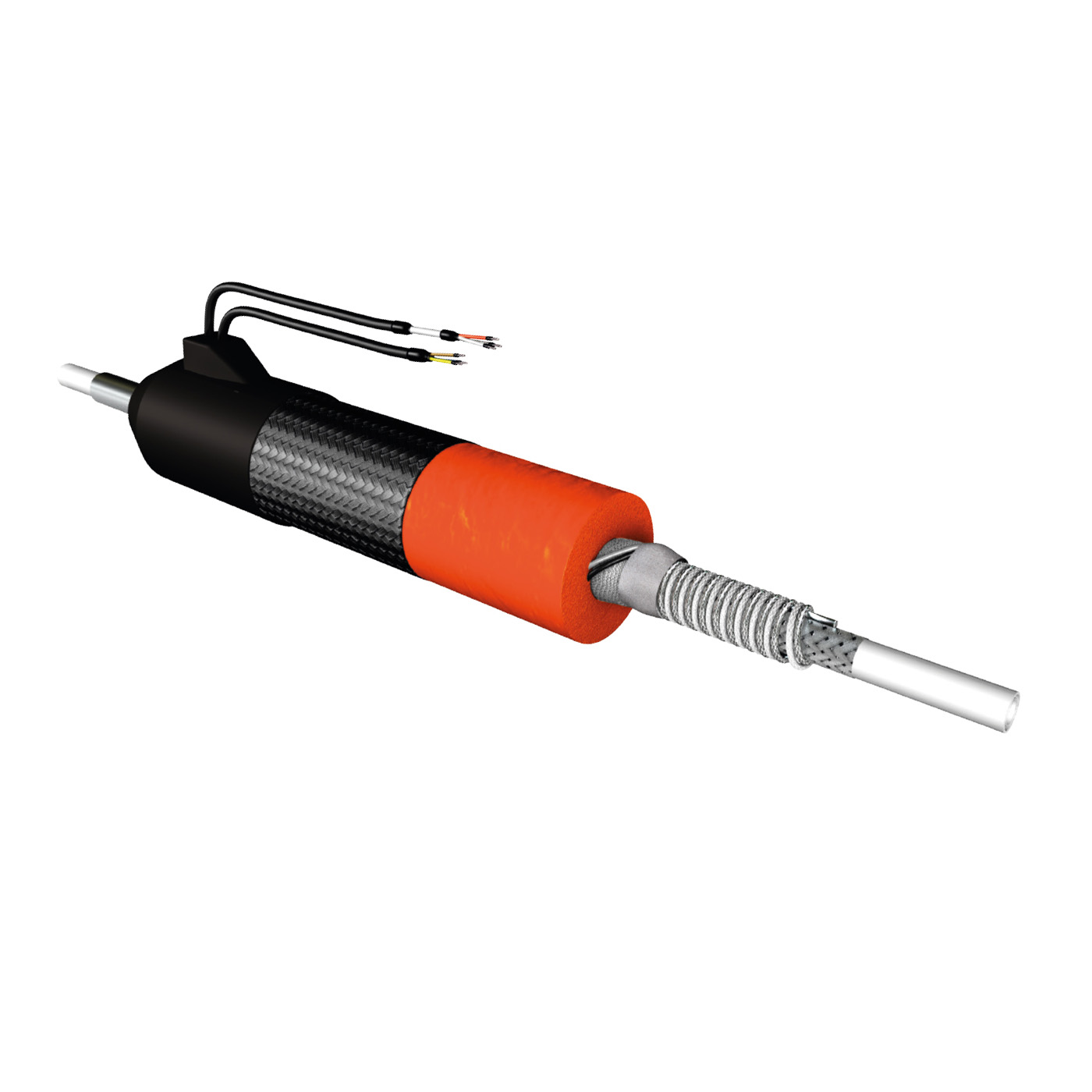

Конструкция шланга, тип ELHa… / w / T / GSi до 250 °C
Внутренние каналы
 ELH/a: Жесткий канал ПТФЭ или ПФА |
 ELH/adi: Жесткий канал ПТФЭ с оплеткой из ВА и патрубком RSL сменный канал ПТФЭ или ПФА |
 ELH/ai: Жесткий канал ПТФЭ сменный канал ПТФЭ или ПФА |
 ELH/adi-SP: Жесткий канал ПТФЭ с оплеткой из ВА и пресс-втулкой сменный канал ПТФЭ или ПФА |
 ELH/ad: Жесткий канал ПТФЭ с оплеткой из ВА и патрубком RSL |
 ELH/ae: Жесткий канал из нержавеющей стали |
Нагревательный кабель
С дистанционным элементом
Датчик
Прочно встроенный датчик
температуры
температуры
Изоляция
Многослойное нетканое термополотно
Внутренние каналы
