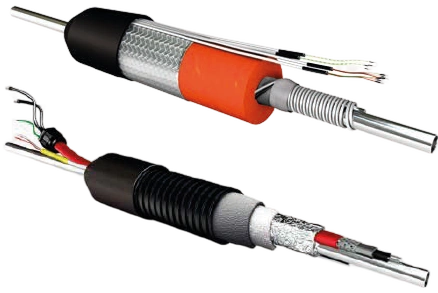

Взрывозащищенные пробоотборные нагревательные шланги серии EX ELH-EX
Обогреваемые пробоотборные шланги для использования во взрывоопасных
зонах, служат для передачи газообразных и жидких веществ от места от
точки отбора до анализатора. Они имеют допуск для применения во
взрывоопасных зонах 1 + 2 (газ), а также зон 21 + 22 (пыль). Диапазон
технологической температуры в таких условиях составляет от +5 °C /
защита от замерзания (температурный класс T6) до +200 °C (температурный
класс T3)
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Каждый обогреваемый шланг проектируется в зависимости от требований заказчика, а вся система имеет сертификат соответствия CE. Используются исключительно компоненты, прошедшие типовые испытания согласно нормам ЕС.
Как правило, кожух имеет антистатическое исполнение. В частности они применяются в химической, нефтехимической, фармацевтической промышленности, в машиностроении, а также на электростанциях и цементной промышленности. К областям применения относятся, например, управление и регулировка технологических процессов, анализ выхлопных газов и воздуха в помещениях, контроль содержания вредных веществ в выхлопных газах, предупреждение образования конденсата, а также предотвращение падения температуры ниже точки росы.

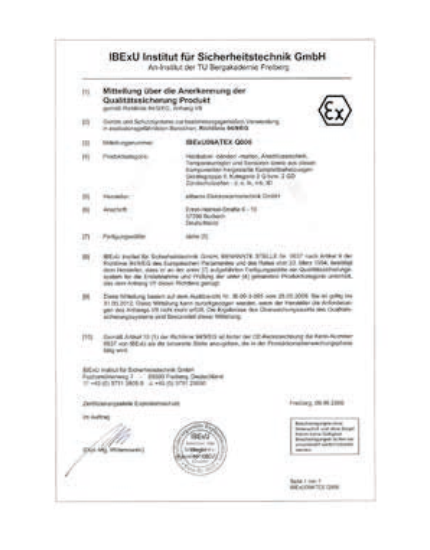

Компания Энергия Тепла имеет сертификацию ATEX (IBExU09ATEX Q006) и поэтому отвечает высочайшим требованиям, принятым в соответствии с самыми последними директивами по технике безопасности во взрывоопасных зонах 94/4/EG (ATEX 100a). Благодаря нагревательным компонентам, имеющим сертификацию ATEX, например, нагревательным кабелям, нагревательным лентам, соединительным деталям, датчикам температуры и т.д., обогреваемые пробоотборные шланги подтвердили возможность своего применения во взрывоопасных зонах. Наряду с обогреваемыми пробоотборными шлангами компания Энергия Тепла также предлагает необходимые принадлежности, например, терморегуляторы, ограничители температуры, а также соответствующие клеммные коробки для взрывоопасных зон.

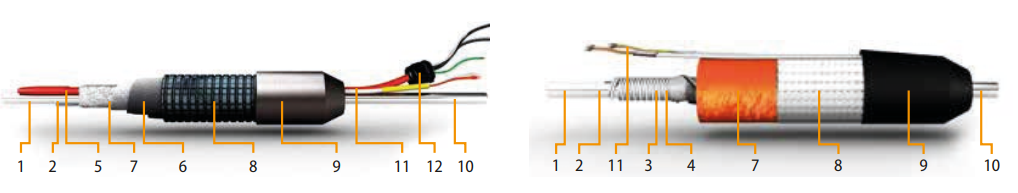

Конструкция ELH/a..w...-Ex Конструкция ELH/a..sb .w..-Ex
1. Внутренние каналы: См. Типы внутренних каналов
2. Датчик: Для регулировки, а также для поддержания температуры в необходимом диапазоне между внутренним каналом и нагревательным кабелем монтируются два датчика температуры. В стандартном исполнении для обеспечения искробезопасности применяются взрывобезопасные датчики температуры PT-100 с 3 или 4 кабелями или датчики PT-100.
3. Нагревательный кабель: Резистивный нагревательный кабель, используемый в качестве базового элемента, поставляется компанией Энергия Тепла. В этих целях используются исключительно нагревательные кабели с изоляцией из перфторированного сополимера. Кроме того, уделяется большое значение достижению максимально высокой плотности мощности, следствием чего является равномерное распределение тепла. Во всех регулируемых взрывобезопасных обогреваемых пробоотборных шлангах, как правило, используется нагревательный кабель ELKM-AG.
4. Дистанционный элемент: Дистанционный элемент из плетеного стекловолокна надежно защищает нагревательный кабель при сгибе от механических повреждений и точечного перегрева.
5. Саморегулирующийся нагревательный кабель: Базовый саморегулирующийся нагревательный кабель поставляется компанией Энергия Тепла. Эти саморегулирующиеся нагревательные кабели состоят двух параллельных медных жил, вставленных в вулканизированный полимерный нагревательный элемент с примесью частиц углерода. Если в процессе работы повышается температура, то полимер расширяется на молекулярном уровне, и расстояние между частицами углерода увеличивается. Сопротивление растет, и мощность падает. Охлаждение обращает этот процесс, и мощность возрастает. Преимущество при использовании во взрывоопасных зонах состоит в том, что тепловая мощность ограничивается автоматически, как описано выше. При этом ограничитель температуры не требуется. В зависимости от сферы применения термостат также не является необходимым.
6. Изоляция: Изоляция зависит от максимальной рабочей температуры, а также от выбора наружного кожуха (см. Конструкции шлангов). В основном применяются специальные виды нетканого термополотна, а также шланги из пеноматериалов (до 100 °C шланг из эластомера, до 200 °C силиконовые шланги).
7. Алюминиевая фольга: Обеспечивает лучшее распределение тепла.
8. Наружный кожух: Сфера применения, радиус изгиба и температура окружающей среды определяют выбор наружного кожуха. Наружный кожух надежно защищает обогреваемый шланг от влажности, воздействия атмосферных факторов, а также механических нагрузок. В соответствии с требованиями директив по технике безопасности во взрывоопасных зонах 94/4/EG (ATEX 100a) изготавливаются все обогреваемые взрывобезопасные пробоотборные шланги с наружным кожухом, имеющем токоотводящие свойства.
9. Торцевые крышки: С помощью торцевых крышек производится концевая заделка обогреваемого шланга с обеих концов. Встроенное устройство разгрузки от натяжения обеспечивает надежную разгрузку соединительного кабеля. Торцевые крышки стандартных взрывобезопасных обогреваемых шлангов предлагаются в исполнении из силикона или ЭПДМ.
10. Соединительная арматура: Соединение с анализатором или зондом
11. Соединительный кабель: В стандартном исполнении вывод соединительного кабеля производится раздельно (кабель датчика и кабель чувствительного элемента). Стандартная длина соединительного кабеля составляет 1,5 м. В качестве соединительного кабеля используются исключительно кабели с изоляцией из ПТФЭ, имеющие сертификацию ATEX.
12. Подключение к источнику электропитания: Подключение к источнику электропитания обычно производится через удлинение нагревательного кабеля длиной 1,0 м. При этом нагревательный кабель готов к подключению и укомплектован резьбовым соединением, имеющим допуск ATEX. Кроме того, для подключению к источнику электропитания требуется соответствующую клеммную коробку (например, ELAK-EX-R7).
