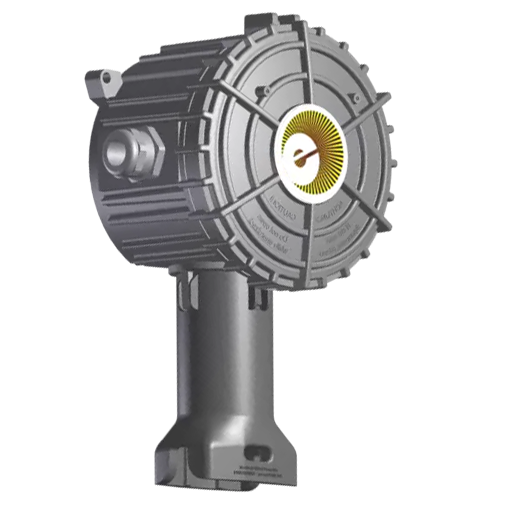

Распределительная коробка Ex-It-R изготовлена из полимерного антистатического прочного материала, позволяющего применять её во взрывоопасных зонах. Специальная форма коробки позволяет вводить кабель без сильных перегибов, предотвращая тем самым его повреждение.

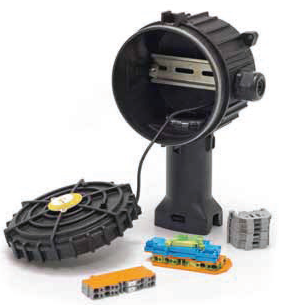

Коробка Ex-It-R позволяет подключить до 3-х секций нагревательного кабеля, комплектуется специальной опорной колонкой для проведения кабеля под теплоизоляцию. Коробка оснащена крышкой на защёлке, что обеспечивает быстрый, простой и безопасный доступ к кабельным соединениям без применения каких-либо специальных инструментов.
Специальный рельеф крышки обеспечивает плотный и прочный контакт с корпусом. На крышке коробки предусмотрено место под маркировку для облегчения идентификации обогревательных цепей в сложных системах.
Технические характеристики Ex-it-R
| Температурный диапазон окружающей среды при эксплуатации | от - 60 °С до + 50 °С |
|---|---|
| Максимальное напряжение | 550 В |
| Максимально допустимый ток на каждую клемму 6 мм2 | 28 А |
| Максимальное сечение подводимых силовых кабелей | 6 мм2 |
| Максимальное сечение подводимых контрольных кабелей | 1.5 мм2 |
| Материал корпуса |
полиамид, антистатический |
| Стойкость к УФ - облучению | есть |
| Механическая стойкость к удару | 7 Дж |
| Габаритные размеры | Диаметр 150 мм, глубина 125 мм |
| Применимость во взрывоопасных зонах | Ex e IIC T6 Gb X; Ex tb IIIC T85°C Db |
| Класс защиты IP | IP 65 |
Информация для заказа распределительных коробок Eltherm Ex-it-r
| Наименование | Комплектация | Варианты применения | Артикул |
|---|---|---|---|
| Ex-it-R1 |
|
Для подключения силового кабеля и до 3-х нагревательных секций кабеля ELSR | OX80093 |
| Ex-it-R2 |
|
Для подключения силового кабеля и до 3-х нагревательных секций кабеля ELSR и одного датчика температуры | OX80070 |
Скачать информацию о распределительных коробках Eltherm Ex-it-R в формате .pdf
