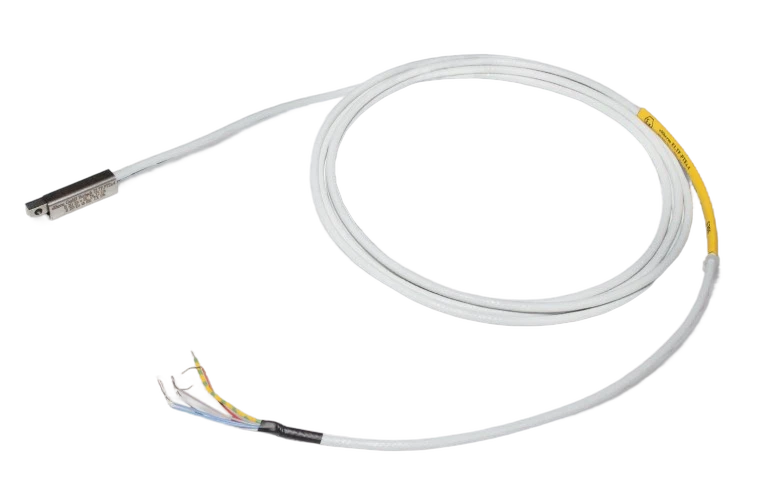

Температурный датчик ELTF-PTEx
Датчик специально разработан в соответствии со стандартами 94/9/ЕС для использования во взрывоопасных зонах
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Датчик для контроля температуры при использовании греющего кабеля.
Основными преимуществами данного датчика являются безопасность и простота установки.
Преимущества
• Защита от ударов (U-образный профиль)
• Разгрузка от натяжения посредством шестигранной опрессовки
• Защита от переломов
• Уменьшение воздействия от окружающих электрических компонентов благодаря защитному экрану из фторполимера
• Защита от ударов (U-образный профиль)
• Разгрузка от натяжения посредством шестигранной опрессовки
• Защита от переломов
• Уменьшение воздействия от окружающих электрических компонентов благодаря защитному экрану из фторполимера
Применение
• Взрывоопасные зоны
• Электростанции
• Химическая и нефтехимическая промышленность
• Нефтегазовая промышленность
• Лакокрасочные изделия
• Обогрев инструментов, оборудования и технических сооружений
• Обогрев трубопроводов, насосов и клапанов
Технические характеристики
| Классификация | II 2G Ex e IIC T2…T6 Gb II 2D Ex tb IIIC TX Db | ||||||||
| Сертификат |
IEC 60079-0 ed.6, IEC 60079-7 ed.4, IEC 60079-31 ed.1 |
||||||||
| Стандарты | IECEx IBE 12.0002X, 04ATEX1004X | ||||||||
| Допустимая температура окружающей среды. | от-45 °C до +235 °C | ||||||||
| Макс. ток измерительной цепи | 10 mA | ||||||||
| Класс-IP защиты | IP 65 | ||||||||
| Точность датчика | “B” согласно IEC 751 | ||||||||
Конструкция
| Сенсорный кабель ELTF-PTEx.2 | 4 x 0.14 мм2, изоляция из PTFE, медно- никелевый экран, Внешний кожух ø 3.5 мм фторполимер | ||||||||
| Сенсорный кабель ELTF-PTEx.4 | 6 x 0.14 mm2, изоляция из PFA, медно- никелевый экран, Внешний кожух ø 4.4 мм фторполимер | ||||||||
| Защитная трубка | мат. 1.4301, 6 x 6 x 46 мм, с предохранительной штангой и монтажным рым-болтом ø 4.1 мм | ||||||||
| Максимальное измерительное напряжение и температура рабочего процесса | |||||||||
| Тип | Макс. измерительное напряжение | Макс. температура рабочего процесса | |||||||
| T6 | 1,3 В | 80 °C | |||||||
| T5 | 1,3 В | 95 °C | |||||||
| T4 | 1,5 В | 130 °C | |||||||
| T3 | 1,7 В | 195 °C | |||||||
| T2 | В | 235 °C | |||||||
| Тип | Температурный датчик | Ударная прочность (Дж) | Длина1 подсоединяемого (м) | Артикул | |||||
| ELTF-PTEx.2 | Pt100 4-жильный | 7 | 3 | 0X70002 | |||||
| ELTF-PTEx.4 | двойной - Pt100 3-жильный | 7 | 3 | 0X70030 | |||||
ПРИМЕЧАНИЯ
1. По запросу возможно применение больших длин подсоединяемого кабеля
