Описание

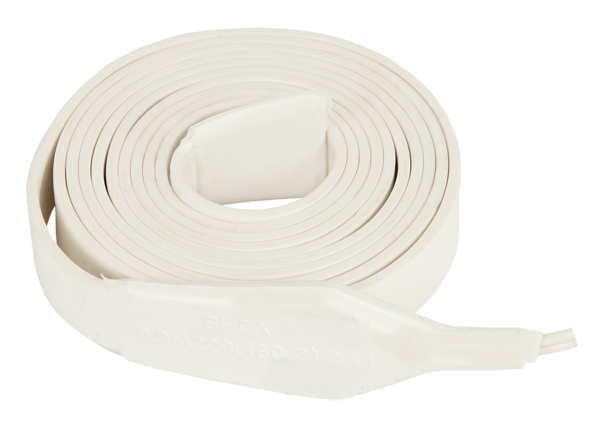

Электрическая нагревательная лента ЭНГЛ-1
Электрическая нагревательная лента ЭНГЛ-1 для защиты от замораживания, компенсации теплопотерь или технологического подогрева трубопроводов и резервуаров.
- Выдерживает температуры до 180° С;
- Выпускается с удельной мощностью до 100 Вт/м;
- Высокая гибкость;
- Водонепроницаемая конструкция;
- Выпускается на рабочие напряжения 220, 380 В переменного тока и на 12, 24 В постоянного тока.
Особенности нагревательной ленты ЭНГЛ-1
ЭНГЛ-1 – это гибкая нагревательная лента, которая может использоваться для технологического подогрева или поддержания заданных температур до 180° С.

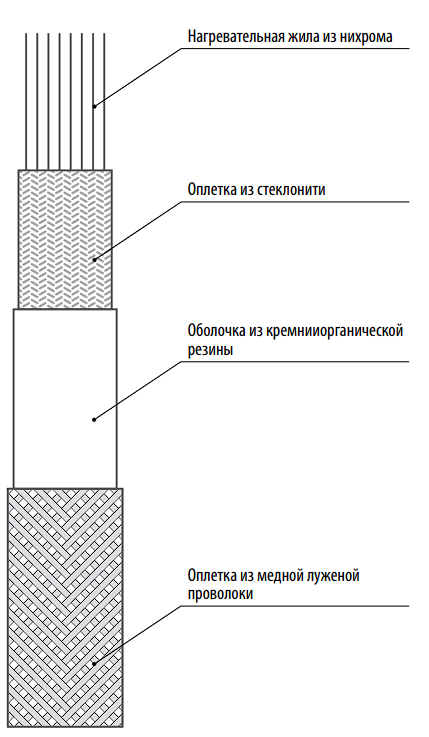

ЭНГЛ-1 – плетеная лента из стеклонити, в основе которой восемь нагревательных жил из нихрома. Снаружи нагреватели покрыты водонепроницаемой оболочкой из кремнийорганической резины. Концевые опрессовки выполнены из такой же резины. Изоляция из кремнийорганической резины особенно подходит для случаев применения, где необходима высокая гибкость ленты.
Ленты ЭНГЛ-1 представляют собой законченные изделия, выпускаются только указанных размеров и мощностей и не подлежат резке в размер. По согласованию с потребителем компания Энергия Тепла может поставить нагреватели с другими параметрами и длинами, но с удельной мощностью не превышающей 100 Вт/м.
ЭНГЛ-1 устанавливается быстро и просто, не требуется никаких специальных навыков или инструментов.
Варианты исполнения

ЭНГЛ-1-ТК имеет встроенный терморегулятор, который автоматически поддерживает режим вкл. +3°С и выкл. +13°С. ЭНГЛ-1 надо использовать с терморегулятором для экономии электроэнергии.
Нагревательная лента ЭНГЛ-1-ТК со встроенным терморегулятором

Технические характеристики ленты ЭНГЛ-1
Технические характеристики | ||
---|---|---|
Максимальная температура* По заказу | Минимальная температура монтажа | Минимальный радиус изгиба |
180° C, 250° С | -50° С | 20 мм |
* Температура поверхности нагревателя не должна превышать максимальной температуры, которую выдерживают его конструкционные материалы. Это обеспечивается путем ограничения температуры трубы или обогреваемого изделия до безопасного уровня, расчетом конструкции (стабилизированная конструкция) или посредством температурного контроля. |
||
Ширина, толщина | Электропитание | Длина низкотемпературных медных выводов |
24+0,5 мм, 3,3±0,5 мм, -0,3 мм | 220/380 В, =12/24 В | 1000 мм (по заказу – любая) |
Параметры и размеры нагревателей
На рабочее напряжение 220 и 380 В
Нагревательная лента (ЭНГЛ-1, 220В), использовать с терморегулятором |
|||||
---|---|---|---|---|---|
Условное обозначение |
Длина, м |
Удельная мощность, Вт/м |
Номинальная мощность, КВт |
||
ЭНГЛ-1-0,11/220-1,20 |
1,20 |
96 |
0,11 |
||
ЭНГЛ-1-0,10/220-1,30 |
1,30 |
82 |
0,10 |
||
ЭНГЛ-1-0,09/220-1,50 |
1,50 |
61,5 |
0,09 |
||
ЭНГЛ-1-0,07/220-1,86 |
1,86 |
35 |
0,07 |
||
ЭНГЛ-1-0,26/220-2,61 |
2,61 |
100 |
0,26 |
||
ЭНГЛ-1-0,23/220-2,92 |
2,92 |
80 |
0,23 |
||
ЭНГЛ-1-0,20/220-3,37 |
3,37 |
60 |
0,20 |
||
ЭНГЛ-1-0,16/220-4,12 |
4,12 |
40 |
0,16 |
||
ЭНГЛ-1-0,52/220-5,22 |
5,22 |
100 |
0,52 |
||
ЭНГЛ-1-0,46/220-5,84 |
5,84 |
80 |
0,46 |
||
ЭНГЛ-1-0,40/220-6,74 |
6,74 |
60 |
0,40 |
||
ЭНГЛ-1-0,33/220-8,24 |
8,24 |
40 |
0,33 |
||
ЭНГЛ-1-1,04/220-10,44 |
10,44 |
100 |
1,04 |
||
ЭНГЛ-1-0,92/220-11,68 |
11,68 |
80 |
0,92 |
||
ЭНГЛ-1-0,80/220-13,48 |
13,48 |
60 |
0,80 |
||
ЭНГЛ-1-0,66/220-16,48 |
16,48 |
40 |
0,66 |
||
ЭНГЛ-1-0,58/220-19,21 |
19,21 |
30 |
0,58 |
||
ЭНГЛ-1-0,40/220-27,14 |
27,14 |
15 |
0,40 |
Нагревательная лента (ЭНГЛ-1, 220В) выводы с двух сторон, использовать с терморегулятором |
|||||
---|---|---|---|---|---|
Условное обозначение |
Длина, м |
Удельная мощность, Вт/м |
Номинальная мощность, КВт |
||
ЭНГЛ-1-2,08/220-20,88 |
20,88 |
100 |
2,08 |
||
ЭНГЛ-1-1,85/220-23,36 |
23,36 |
80 |
1,85 |
||
ЭНГЛ-1-1,61/220-26,96 |
26,96 |
60 |
1,61 |
||
ЭНГЛ-1-1,32/220-32,96 |
32,96 |
40 |
1,32 |
||
ЭНГЛ-1-1,15/220-38,41 |
38,41 |
30 |
1,15 |
||
ЭНГЛ-1-0,82/220-54,32 |
54,32 |
15 |
0,82 |
Нагревательная лента (ЭНГЛ-1, 380В), использовать с терморегулятором |
|||||
---|---|---|---|---|---|
Условное обозначение |
Длина, м |
Удельная мощность, Вт/м |
Номинальная мощность, КВт |
||
ЭНГЛ-1-0,45/380-4,50 |
4,50 |
100 |
0,45 |
||
ЭНГЛ-1-0,40/380-5,03 |
5,03 |
80 |
0,40 |
||
ЭНГЛ-1-0,35/380-5,82 |
5,82 |
60 |
0,35 |
||
ЭНГЛ-1-0,28/380-7,12 |
7,12 |
40 |
0,28 |
||
ЭНГЛ-1-0,25/380-8,30 |
8,30 |
30 |
0,25 |
||
ЭНГЛ-1-0,90/380-9,01 |
9,01 |
100 |
0,90 |
||
ЭНГЛ-1-0,80/380-10,05 |
10,05 |
80 |
0,80 |
||
ЭНГЛ-1-0,70/380-11,62 |
11,62 |
60 |
0,70 |
||
ЭНГЛ-1-0,57/380-14,25 |
14,25 |
40 |
0,57 |
||
ЭНГЛ-1-0,50/380-16,60 |
16,60 |
30 |
0,50 |
||
ЭНГЛ-1-1,80/380-18,02 |
18,02 |
100 |
1,80 |
||
ЭНГЛ-1-1,61/380-20,15 |
20,15 |
80 |
1,61 |
||
ЭНГЛ-1-1,39/380-23,26 |
23,26 |
60 |
1,39 |
||
ЭНГЛ-1-1,14/380-28,50 |
28,50 |
40 |
1,14 |
||
ЭНГЛ-1-1,00/380-33,20 |
33,20 |
30 |
1,00 |
Нагревательная лента (ЭНГЛ-1, 380В) выводы с двух сторон, использовать с терморегулятором |
|||||
---|---|---|---|---|---|
Условное обозначение |
Длина, м |
Удельная мощность, Вт/м |
Номинальная мощность, КВт |
||
ЭНГЛ-1-3,60/380-36,00 |
36,00 |
100 |
3,60 |
||
ЭНГЛ-1-3,21/380-40,24 |
40,24 |
80 |
3,21 |
||
ЭНГЛ-1-2,79/380-46,56 |
46,56 |
60 |
2,79 |
||
ЭНГЛ-1-2,28/380-57,00 |
57,00 |
40 |
2,28 |
||
ЭНГЛ-1-1,99/380-66,37 |
66,37 |
30 |
1,99 |
Обогрев трубопровода "Садовый Эксперт" (ЭНГЛ-1-ТК 220В), встроенный терморегулятор |
|||||
---|---|---|---|---|---|
Условное обозначение |
Длина, м |
Удельная мощность, Вт/м |
Номинальная мощность, КВт |
||
Обогрев трубопровода "Садовый Эксперт" |
2,5 |
40 |
0,1 |
||
Обогрев трубопровода "Садовый Эксперт" |
3,0 |
43 |
0,13 |
||
Обогрев трубопровода "Садовый Эксперт" |
3,5 |
31 |
0,11 |
||
Обогрев трубопровода "Садовый Эксперт" |
4,0 |
45 |
0,18 |
||
Обогрев трубопровода "Садовый Эксперт" |
4,5 |
36 |
0,16 |
||
Обогрев трубопровода "Садовый Эксперт" |
5,0 |
30 |
0,15 |
||
Обогрев трубопровода "Садовый Эксперт" |
5,5 |
35 |
0,19 |
||
Обогрев трубопровода "Садовый Эксперт" |
6,0 |
30 |
0,18 |
||
Обогрев трубопровода "Садовый Эксперт" |
6,5 |
37 |
0,24 |
||
Обогрев трубопровода "Садовый Эксперт" |
7,0 |
32 |
0,22 |
||
Обогрев трубопровода "Садовый Эксперт" |
7,5 |
28 |
0,21 |
||
Обогрев трубопровода "Садовый Эксперт" |
8,0 |
45 |
0,36 |
||
Обогрев трубопровода "Садовый Эксперт" |
9,0 |
36 |
0,32 |
||
Обогрев трубопровода "Садовый Эксперт" |
10,0 |
29 |
0,29 |
||
Обогрев трубопровода "Садовый Эксперт" |
11,0 |
35 |
0,39 |
||
Обогрев трубопровода "Садовый Эксперт" |
12,0 |
43 |
0,51 |
||
Обогрев трубопровода "Садовый Эксперт" |
13,0 |
36 |
0,47 |
||
Обогрев трубопровода "Садовый Эксперт" |
14,0 |
31 |
0,44 |
||
Обогрев трубопровода "Садовый Эксперт" |
15,0 |
27 |
0,41 |
||
Обогрев трубопровода "Садовый Эксперт" |
16,0 |
46 |
0,73 |
||
Обогрев трубопровода "Садовый Эксперт" |
17,0 |
40 |
0,68 |
||
Обогрев трубопровода "Садовый Эксперт" |
18,0 |
36 |
0,65 |
||
Обогрев трубопровода "Садовый Эксперт" |
19,0 |
32 |
0,61 |
||
Обогрев трубопровода "Садовый Эксперт" |
20,0 |
29 |
0,58 |
Обогрев теплицы "Садовый Эксперт" (ЭНГЛ-1-ТК 220В), встроенный терморегулятор |
|||||
---|---|---|---|---|---|
Условное обозначение |
Длина, м |
Удельная мощность, Вт/м |
Номинальная мощность, КВт |
||
Обогрев теплицы "Садовый Эксперт" |
4,0 |
45 |
0,18 |
||
Обогрев теплицы "Садовый Эксперт" |
6,0 |
30 |
0,18 |
||
Обогрев теплицы "Садовый Эксперт" |
8,0 |
45 |
0,36 |
||
Обогрев теплицы "Садовый Эксперт" |
10,0 |
29 |
0,29 |
||
Обогрев теплицы "Садовый Эксперт" |
12,0 |
43 |
0,51 |
||
Обогрев теплицы "Садовый Эксперт" |
14,0 |
31 |
0,44 |
||
Обогрев теплицы "Садовый Эксперт" |
16,0 |
46 |
0,73 |
||
Обогрев теплицы "Садовый Эксперт" |
18,0 |
36 |
0,65 |
||
Обогрев теплицы "Садовый Эксперт" |
20,0 |
29 |
0,58 |
Нагревательная лента (ЭНГЛ-1, 12В) |
|||||
---|---|---|---|---|---|
Условное обозначение |
Длина, м |
Удельная мощность, Вт/м |
Номинальная мощность, КВт |
||
ЭНГЛ-1-0,03/12-1,00 |
1,00 |
32,7 |
0,0327 |
||
ЭНГЛ-1-0,06/12-2,00 |
2,00 |
32,7 |
0,0654 |
||
ЭНГЛ-1-0,06/12-4,00 |
4,00 |
16,3 |
0,0654 |
Нагревательная лента (ЭНГЛ-1, 24В) |
|||||
---|---|---|---|---|---|
Условное обозначение |
Длина, м |
Удельная мощность, Вт/м |
Номинальная мощность, КВт |
||
ЭНГЛ-1-0,03/24-1,00 |
1,00 |
32,7 |
0,0327 |
||
ЭНГЛ-1-0,06/24-2,00 |
2,00 |
32,7 |
0,0654 |
||
ЭНГЛ-1-0,17/24-3,00 |
3,00 |
56,7 |
0,0170 |
||
ЭНГЛ-1-0,13/24-4,00 |
4,00 |
32,7 |
0,1308 |
