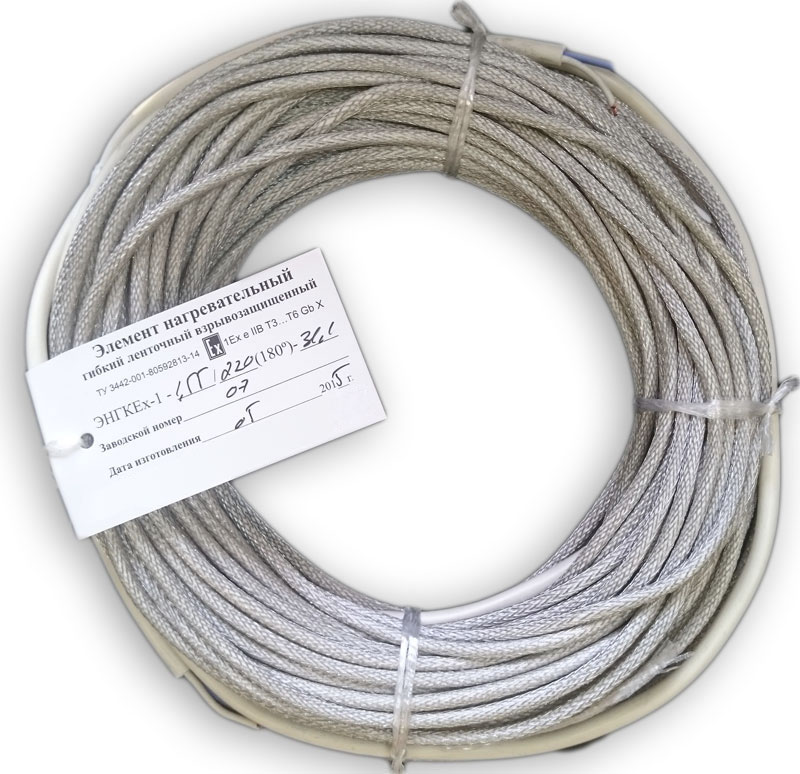

ЭНГКЕх-1
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Описание
ЭНГКЕх-1 – диэлектрический кабель, используемая при создании систем технологического подогрева, антиобледенения, компенсации теплопотерь различного типа технологического оборудования, запорной и регулирующей арматуры, трубопроводов и других объектов.
Особенности и технические характеристики нагревательного кабеля
Кабель ЭНГКЕх-1 обладает улучшенными характеристиками, предназначен для использования во взрывоопасных зонах и на объектах, где возможно образование взрывоопасных паров, газов, смесей.
Конструкционно нагреватель ЭНГКЕх-1 состоит из нескольких частей:
- Коммутационных наконечников;
- Греющей (активной) части;
- Низкотемпературных выводов.

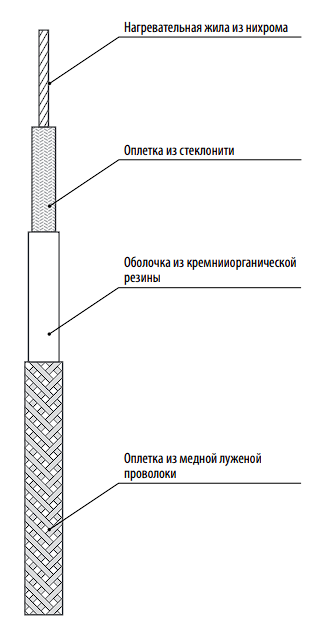

В качестве нагревающей (активной) части используются многопроволочные нагревательные жилы из нихромного сплава высокого сопротивления, навитые на стекловолоконные жгуты. Активная часть кабеля ЭНГКЕх-1 покрыта несколькими слоями, среди которых:
- Оплетка из стекловолокна;
- Оболочка из кремнийорганической резины;
- Оплетка из медной проволоки.
Наконечники, с помощью которых производится подключение кабеля ЭНГКЕх-1, спрессованы и покрыты кремнийорганической резиной.
В целом нагреватель данной модификации представляет собой законченное изделие, которое выпускается в стандартных размерах и с определенной мощностью. Изменение параметров и размеров не допускается, но возможно промышленное изготовление нагревателей ЭНГК1Ех по индивидуальным параметрам.
Из характеристик нагревательного кабеля типа ЭНГКЕх-1 можно отметить способность выдерживать высокие температуры. Но при этом необходимо контролировать предельно допустимые температуры, которые способны выдержать материалы изготовления кабеля. Не допустить перегрева можно с помощью температурного контроля, снижения температуры трубопровода, расчета конструкции.
Технические характеристики резистивного кабеля
Максимальная температура* |
180° С |
Размеры сечения активной части: |
|
ширина
толщина |
6 мм (исп. 1)
4,6 мм (исп. 2) |
||
Минимальная температура монтажа |
-50° С |
Электропитание |
~ 380 В |
Минимальный радиус изгиба |
25 мм |
Длина низкотемпературных медных выводов |
1000 мм (по заказу - любая) |
* Температура поверхности нагревателя не должна превышать максимальной температуры, которую выдерживают его конструкционные материалы. Это обеспечивается путем ограничения температуры трубы или обогреваемого изделия до безопасного уровня, расчетом конструкции (стабилизированная конструкция) или посредством температурного контроля. |
Параметры и размеры нагревательных кабелей
Нагревательный кабель взрывозащищенный (ЭНГКЕх-1, 220В), использовать с терморегулятором |
|||
ЭНГКЕх-1 -2,20/220-44,00 |
44,00 |
50 |
2,20 |
ЭНГКЕх-1 -1,97/220-49,20 |
49,20 |
40 |
1,97 |
ЭНГКЕх-1 -1,70/220-56,80 |
56,80 |
30 |
1,70 |
ЭНГКЕх-1 -1,39/220-69,60 |
69,60 |
20 |
1,39 |
ЭНГКЕх-1 -1,55/220-31,10 |
31,10 |
50 |
1,55 |
ЭНГКЕх-1 -1,39/220-34,80 |
34,80 |
40 |
1,39 |
ЭНГКЕх-1 -1,20/220-40,20 |
40,20 |
30 |
1,20 |
ЭНГКЕх-1 -0,98/220-49,20 |
49,20 |
20 |
0,98 |
ЭНГКЕх-1 -0,12/220-5,00 |
5,00 |
24 |
0,12 |
Нагревательный кабель взрывозащищенный (ЭНГКЕх-1, 380В), использовать с терморегулятором |
|||
ЭНГКЕх-1 -3,80/380-76,00 |
76,00 |
50 |
3,80 |
ЭНГКЕх-1 -3,40/380-85,00 |
85,00 |
40 |
3,40 |
ЭНГКЕх-1 -2,94/380-98,20 |
98,20 |
30 |
2,94 |
ЭНГКЕх-1 -2,40/380-120,20 |
120,20 |
20 |
2,40 |
ЭНГКЕх-1 -2,69/380-53,70 |
53,70 |
50 |
2,69 |
ЭНГКЕх-1 -2,40/380-60,10 |
60,10 |
40 |
2,40 |
ЭНГКЕх-1 -2,08/380-69,30 |
69,30 |
30 |
2,08 |
ЭНГКЕх-1 -1,70/380-85,00 |
85,00 |
20 |
1,7 |
