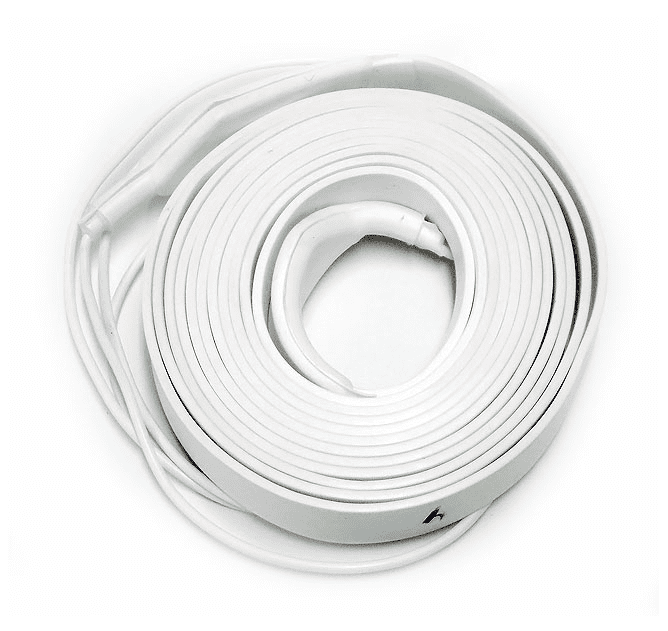

ЭНГЛ-2
Гибкий кабель ЭНГЛ-2 – элемент систем кабельного обогрева трубопроводов,
защищающих трубы от замораживания, обледенения, тепловых потерь.
Используется при прокладке водопроводов, канализации, отопительных
систем, а также при обустройстве теплиц, парников, лабораторий и других
объектов, которым требуется активный обогрев. Нагревательные элементы
такого типа (гибкий ТЭН) позволяют уменьшить глубину прокладки
коммуникаций
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание

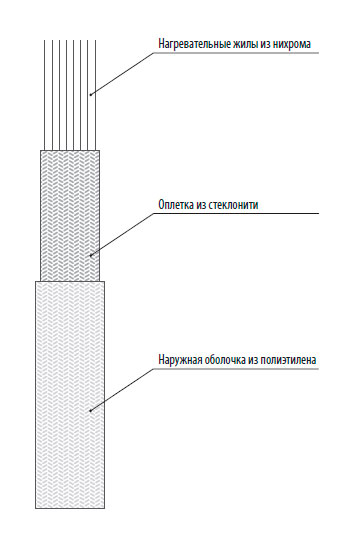

Конструкция
Особенности гибкого кабеля ЭНГЛ-2:
- Отличительной чертой ЭНГЛ2 является использование полиэтиленовой оболочки, обеспечивающей водонепроницаемость изделия и защиту от вредных воздействий внешней среды;
- Основа ленты – 8 переплетенных между собой нитей из нихрома, характеризующегося высоким сопротивлением;
- Концы ЭНГЛ-2 запрессованы композицией из полиэтилена;
- Размеры изделия фиксированы, ленту нельзя обрезать.
Кроме того, ленточные нагреватели модификации ЭНГЛ2 оснащены автоматикой – встроенными терморегуляторами, которые реагируют на изменения температурного режима и способны отключаться/включаться при определенных температурах.
Применение гибкого ТЭНа обеспечивает ряд преимуществ:
- Позволяет снизить теплопотери и расход электроэнергии, необходимой для функционирования систем обогрева;
- Обладают большим запасом прочности, имеют защитные оболочки, что обеспечивает длительный эксплуатационный ресурс и надежность создаваемых систем в целом;
- В зависимости от поставленных задач способны работать в периодическом и постоянном режиме;
- Могут монтироваться в трубопроводы различного диаметра, не требуя для монтажа специальных навыков и сложного инструментария.
Технические характеристики гибкой ленты ЭНГЛ-2
|
Технические характеристики |
||
|---|---|---|
| Максимальная температура* По заказу | Минимальная температура монтажа | Минимальный радиус изгиба |
| 60° С | -50° С | 20 мм |
|
* Температура поверхности нагревателя не должна превышать максимальной температуры, которую выдерживают его конструкционные материалы. Это обеспечивается путем ограничения температуры трубы или обогреваемого изделия до безопасного уровня, расчетом конструкции (стабилизированная конструкция) или посредством температурного контроля. |
||
| Ширина, толщина | Электропитание | Длина низкотемпературных медных выводов |
| 24 мм, 3,5 мм | ~ 220-240 В | 1000 мм (по заказу любая) |
Параметры и размеры нагревателей ЭНГЛ-2
|
Нагревательная лента (ЭНГЛ-2, 220В), использовать с терморегулятором |
|||
|---|---|---|---|
|
Условное обозначение |
Длина, м |
Удельная мощность, Вт/м |
Номинальная мощность, КВт |
|
ЭНГЛ-2-0,16/220-4,12 |
4,12 |
40 |
0,16 |
|
ЭНГЛ-2-0,14/220-4,80 |
4,80 |
30 |
0,14 |
|
ЭНГЛ-2-0,12/220-5,90 |
5,90 |
20 |
0,12 |
|
ЭНГЛ-2-0,10/220-6,80 |
6,80 |
15 |
0,10 |
|
ЭНГЛ-2-0,33/220-8,24 |
8,24 |
40 |
0,33 |
|
ЭНГЛ-2-0,29/220-9,61 |
9,61 |
30 |
0,29 |
|
ЭНГЛ-2-0,20/220-13,57 |
13,57 |
15 |
0,20 |
|
ЭНГЛ-2-0,66/220-16,48 |
16,48 |
40 |
0,66 |
|
ЭНГЛ-2-0,58/220-19,21 |
19,21 |
30 |
0,58 |
|
ЭНГЛ-2-0,40/220-27,14 |
27,14 |
15 |
0,40 |
|
Нагревательная лента (ЭНГЛ-2, 220В) выводы с двух сторон, использовать с терморегулятором |
|||
|
ЭНГЛ-2-1,31/220-32,96 |
32,96 |
40 |
1,31 |
|
ЭНГЛ-2-1,15/220-38,41 |
38,41 |
30 |
1,15 |
|
ЭНГЛ-2-0,82/220-54,32 |
54,32 |
15 |
0,82 |
