ЭНГЛЕх-1

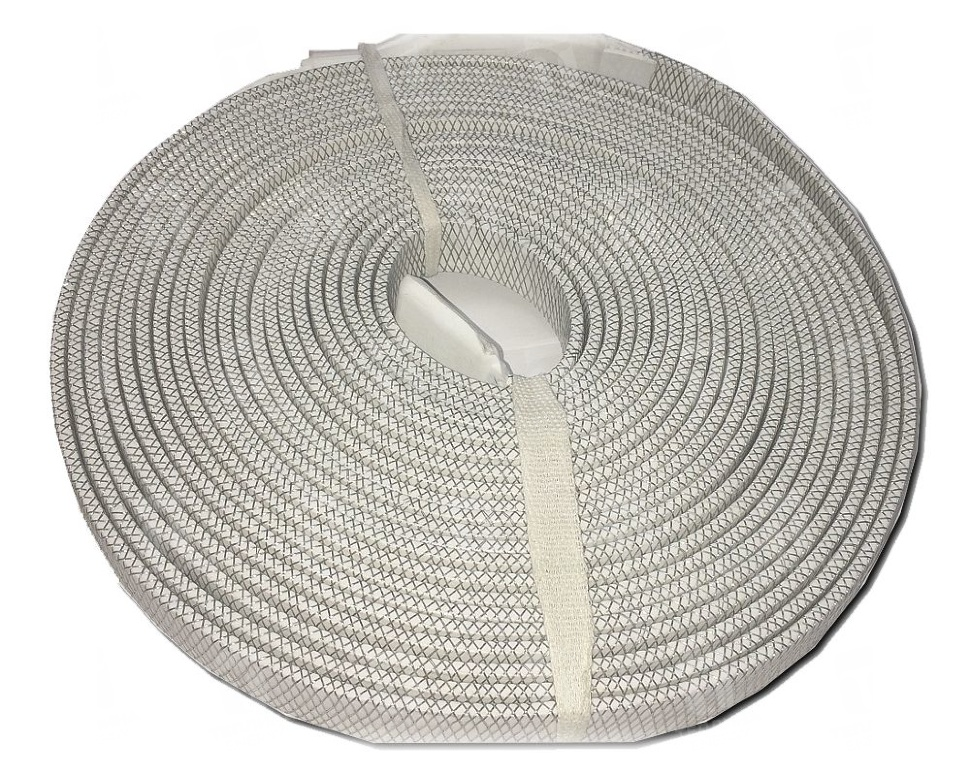

Кабельный нагреватель модификации ЭНГЛ Ех-1 представляет собой гибкую ленту промышленного производства, используемую для создания систем активного обогрева. С помощью таких изделий можно конструировать системы обогрева нефтепродуктов, защиту от обледенения, системы компенсации тепловых потерь трубопроводов и других объектов, а также системы поддержания заданных температур
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
ЭНГЛЕх-1 – диэлектрическая лента, используемая при создании систем технологического подогрева, антиобледенения, компенсации теплопотерь различного типа технологического оборудования, запорной и регулирующей арматуры, трубопроводов и других объектов.
Особенности и технические характеристики нагревательной ленты
Лента ЭНГЛЕх обладает улучшенными характеристиками, предназначен для использования во взрывоопасных зонах и на объектах, где возможно образование взрывоопасных паров, газов, смесей.
Конструкционно нагреватель ЭНГЛЕх состоит из нескольких частей:
- Коммутационных наконечников;
- Греющей (активной) части;
- Низкотемпературных выводов.

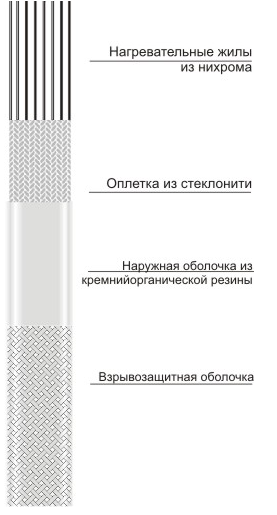

В качестве нагревающей (активной) части используются многопроволочные нагревательные жилы из нихромного сплава высокого сопротивления, навитые на стекловолоконные жгуты. Активная часть кабеля ЭНГЛЕх-1 покрыта несколькими слоями, среди которых:
- Оплетка из стекловолокна;
- Оболочка из кремнийорганической резины;
- Оплетка из медной проволоки.
Наконечники, с помощью которых производится подключение кабеля ЭНГЛЕх, спрессованы и покрыты кремнийорганической резиной.
В целом нагреватель данной модификации представляет собой законченное изделие, которое выпускается в стандартных размерах и с определенной мощностью. Изменение параметров и размеров не допускается, но возможно промышленное изготовление нагревателей ЭНГЛЕх-1 по индивидуальным параметрам.
Технические характеристики резистивной ленты
| Максимальная температура* | 180° С |
Размеры сечения активной части: |
|
|
ширина толщина |
6 мм (исп. 1) 4,6 мм (исп. 2) |
||
| Минимальная температура монтажа | -50° С |
Электропитание |
~ 380 В |
| Минимальный радиус изгиба | 25 мм |
Длина низкотемпературных медных выводов |
1000 мм (по заказу - любая) |
|
* Температура поверхности нагревателя не должна превышать максимальной температуры, которую выдерживают его конструкционные материалы. Это обеспечивается путем ограничения температуры трубы или обогреваемого изделия до безопасного уровня, расчетом конструкции (стабилизированная конструкция) или посредством температурного контроля. |
|||
Параметры и размеры нагревательных лент
|
Нагревательная лента взрывозащищенная (ЭНГЛЕх-1, 220В), |
|||
|
Условное обозначение |
Длина, м |
Удельная мощность, Вт/м |
Номинальная мощность, КВт |
|
ЭНГЛЕх-1 -0,26/220-2,61 |
2,61 |
100 |
0,26 |
|
ЭНГЛЕх-1 -0,23/220-2,92 |
2,92 |
80 |
0,23 |
|
ЭНГЛЕх-1 -0,20/220-3,37 |
3,37 |
60 |
0,20 |
|
ЭНГЛЕх-1 -0,16/220-4,12 |
4,12 |
40 |
0,16 |
|
ЭНГЛЕх-1 -0,52/220-5,22 |
5,22 |
100 |
0,52 |
|
ЭНГЛЕх-1 -0,46/220-5,84 |
5,84 |
80 |
0,46 |
|
ЭНГЛЕх-1 -0,40/220-6,74 |
6,74 |
60 |
0,40 |
|
ЭНГЛЕх-1 -0,33/220-8,24 |
8,24 |
40 |
0,33 |
|
ЭНГЛЕх-1 -1,04/220-10,44 |
10,44 |
100 |
1,04 |
|
ЭНГЛЕх-1 -0,92/220-11,68 |
11,68 |
80 |
0,92 |
|
ЭНГЛЕх-1 -0,80/220-13,48 |
13,48 |
60 |
0,80 |
|
ЭНГЛЕх-1 -0,66/220-16,48 |
16,48 |
40 |
0,66 |
|
Нагревательная лента взрывозащищенная (ЭНГЛЕх-1, 220В), выводы с двух сторон, |
|||
|
ЭНГЛЕх-1 -2,08/220-20,88 |
20,88 |
100 |
2,08 |
|
ЭНГЛЕх-1 -1,85/220-23,36 |
23,36 |
80 |
1,85 |
|
ЭНГЛЕх-1 -1,61/220-26,96 |
26,96 |
60 |
1,61 |
|
ЭНГЛЕх-1 -1,32/220-32,96 |
32,96 |
40 |
1,32 |
|
Нагревательная лента взрывозащищенная (ЭНГЛЕх-1, 380В), использовать с терморегулятором |
|||
|
ЭНГЛЕх-1 -0,45/380-4,50 |
4,50 |
100 |
0,45 |
|
ЭНГЛЕх-1 -0,40/380-5,03 |
5,03 |
80 |
0,40 |
|
ЭНГЛЕх-1 -0,35/380-5,82 |
5,82 |
60 |
0,35 |
|
ЭНГЛЕх-1 -0,28/380-7,12 |
7,12 |
40 |
0,28 |
|
ЭНГЛЕх-1 -0,90/380-9,01 |
9,01 |
100 |
0,90 |
|
ЭНГЛЕх-1 -0,80/380-10,05 |
10,05 |
80 |
0,80 |
|
ЭНГЛЕх-1 -0,70/380-11,62 |
11,62 |
60 |
0,70 |
|
ЭНГЛЕх-1 -0,57/380-14,25 |
14,25 |
40 |
0,57 |
|
ЭНГЛЕх-1 -1,80/380-18,02 |
18,02 |
100 |
1,80 |
|
ЭНГЛЕх-1 -1,61/380-20,15 |
20,15 |
80 |
1,61 |
|
ЭНГЛЕх-1 -1,39/380-23,26 |
23,26 |
60 |
1,39 |
|
ЭНГЛЕх-1 -1,14/380-28,50 |
28,50 |
40 |
1,14 |
|
Нагревательная лента взрывозащищенная (ЭНГЛЕх-1, 380В), выводы с двух сторон, |
|||
|
ЭНГЛЕх-1 -3,60380-36,00 |
36,00 |
100 |
3,60 |
|
ЭНГЛЕх-1 -3,21/380-40,24 |
40,24 |
80 |
3,21 |
|
ЭНГЛЕх-1 -2,79/380-46,56 |
46,56 |
60 |
2,79 |
|
ЭНГЛЕх-1 -2,28/380-57,00 |
57,00 |
40 |
2,28 |
