Модуль обогрева бункеров HT
Применение модуля обогрева бункеров HT
Модуль обогрева бункеров HT представляет собой заключенный в прочный корпус, надежный и высокопроизводительный обогреватель, предназначенный для работы на поверхностях, подверженных вибрации.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Описание
Разработанный для обеспечения тепловой мощности до 4650 Вт / м2, модуль обогрева бункеров HT распределяет тепло равномерно по всей поверхности панели.
Модуль сертифицирован для использования в обычных (не классифицированных) и взрывоопасных зонах.
Принцип действия и конструкция
Использование параллельных цепей на основе штампованного высокотемпературного нагревающего элемента INCONEL®, обеспечивает наличие изделии множества путей протекающего электрического тока.
Такая конструкция модуля исключает возможность перегорания, обычную для последовательных схем, использующих проволоку.
Защита нагревающего элемента модуля от вибрации обеспечивается упругой прокладкой из изоляционного материала, которая также направляет тепловой поток от модуля на обогреваемую поверхность.

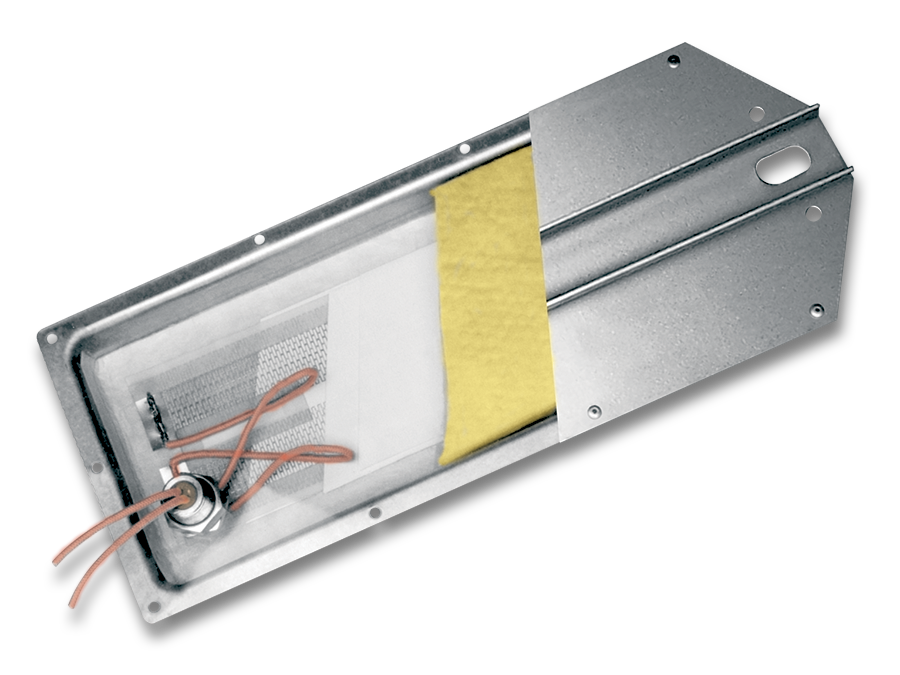

Искры сварки, ржавчина и нефтепродукты не повлияют на целостность или производительность нагревателя, поскольку он имеет стальной или алюминиевый корпус, который обеспечивает механическую защиту во время монтажа и эксплуатации. Низкий профиль панели обеспечивает быстроту и качество монтажа.Конструкция модуля обогрева бункеров HT:
- Высокотемпературные силовые провода (со снятием упругих деформаций в месте подключения) сечением 1.3 мм2 с фторполимерной изоляцией;
- Нагревательный элемент из высокотемпературного сплава с параллельной схемой;
- Теплоизоляция (направляющая энергию на обогреваемую поверхность);
- Стальной алюминированный защитный корпус;
- Стальной алюминированный защитный кожух с армированным желобом.
Характеристики модуля обогрева бункеров HT:
- Максимальная удельная мощность: 4650 Вт / м2;
- Напряжение питания: 120 - 600 В (~);
- Максимальная температура поддержания: 427 °C;
- Максимальная температура непрерывного воздействия в выключенном состоянии: 538 °C;
- Минимальная температура монтажа: - 40 °С.
Примечание: все модули HT включают монтажный набор, состоящий из армированного жёлоба, распорок, соединительных гаек и шайб.
Размеры модуля:
Тип изделия. Базовый модуль | Размеры модуля, см | Зазор между штифтами, см |
---|---|---|
612 | 15x40 | 36 |
624 | 15x70 | 65 |
636 | 15x99 | 94 |
648 | 15x129 | 123 |
212 | 30x40 | 36 |
224 | 30x70 | 65 |
236 | 30x99 | 94 |
248 | 30x129 | 123 |
Сертификаты и разрешения для модуля обогрева бункеров HT
На применение во взрывобезопасных зонах:
- Федеральной службы по технологическому надзору России;
- Департамента по госнадзору за ЧС, техническому и горному надзору Республики Казахстан;
- Держнаглядохоронпрацi Украiни;
- Проматомнадзор Беларусь.
Кроме того, модуль HT имеет и другие сертификаты взрывоопасных зон, включая:
Lloyd’s, FMR, CENELEC, JIS, DNV, SAA, CCE/CMRS.
Характеристики аппарата защиты модуля обогрева бункеров HT
Несколько модулей могут питаться от одного аппарата защиты, в соответствии с рабочим напряжением и потребляемым током. Потребляемый ток установки аппарата защиты и защита от утечки тока на землю, должны основываться на действующих местных нормах.
Скачать информацию о модулях обогрева бункеров Thermon HT в формате.pdf
