Кабель греющий саморегулирующийся HSX
Нагревательные кабели HSX, являющиеся сердцем системы Thermon
WarmTraceTM, специально разработаны для поддержания температуры
трубопроводов горячего водоснабжения при заданных номинальных
эксплуатационных температурах. С проводами шины 14 AWG (больше, чем у
любой другой доступной системы) HSX может сократить количество цепей,
необходимых для установки системы электрообогрева.
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос

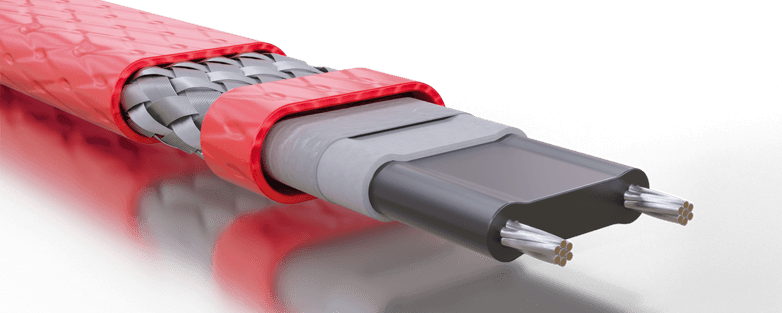

HSX Саморегулирующийся нагревательный кабель
Система WarmTrace заменяет сложную рециркуляционную сеть из обратных труб, циркуляционных насосов и балансировочных клапанов. Для каждой линии горячего водоснабжения просто сопоставьте температуру поддержания горячей воды с соответствующим кабелем с цветовой маркировкой и изолируйте в соответствии с руководством по проектированию.
Саморегулирующийся кабель HSX автоматически поддерживает заданную температуру воды. Изменения диаметра трубы, скорости потока и схемы использования не повлияют на конструкцию. Даже колебания температуры окружающей среды или воды компенсируются, поскольку кабель регулирует свою тепловую мощность по всей длине обогреваемой трубы.
Преимущества нагревательного кабеля Thermon USX:
- ПРОСТОТА УСТАНОВКИ
Обогрев HSX отрезается по длине и устанавливается непосредственно на подающий трубопровод под обычной теплоизоляцией с помощью обычных ручных инструментов. Комплекты для подключения питания, концевой заделки и сращивания, а также другие аксессуары предназначены для быстрой и простой установки. Увеличенная длина схемы с HSX означает меньшее количество схем для изготовления и меньшее количество схем в целом.

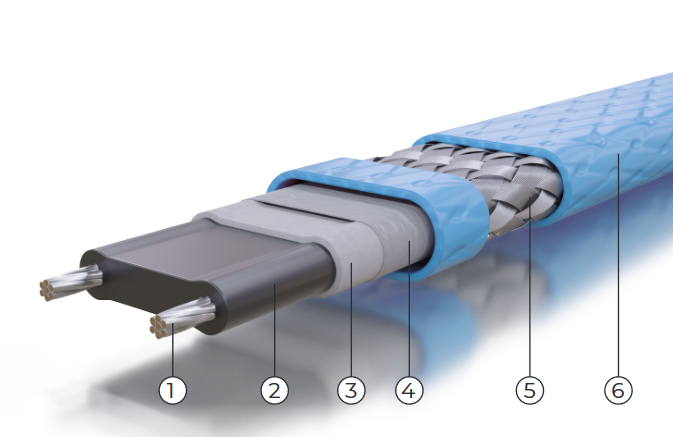

Конструкция Thermon HSX:
1. 1,9 мм2 (14 AWG) никелированный медный шинный провод
2. Полупроводниковая нагревательная матрица из сшитого полиолефина E-Beam
3. Первичная диэлектрическая изоляция из сшитого полиолефина с электронным пучком
4. Алюминированная майларовая фольга
5. Луженая медная металлическая оплетка
6. Наружная оболочка из полиолефина.
Технические характеристики Thermon USX:
Напряжение питания | 208 В переменного тока |
Минимальный радиус изгиба | |
при -15°C (5°F) | 10 мм (0,38 дюйма) |
при -51°C (-60°F) | 32 мм (1,25 дюйма) |
*Требуется защита от замыкания на землю 30 мА
Каталожный номер |
Цвет оболочки |
Рабочее напряжение |
Номинальная поддерживаемая температура |
Диапазон темп. |
Макс. длина цепи (зависит от переключаетеля) 15 A 20 A 30 A |
|||||
HSX 2105-2 | Blue | 208 Vac | 41°C (105°F) | 24-27°C (75-80°F) | 331 m (1085') | 366 m (1200') | 366 m (1200') | |||
HSX 2120-2 | Green | 208 Vac | 49°C (120°F) | 22-27°C (72-80°F) | 146 m (480') | 195 m (640') | 293 m (960') | |||
HSX 2140-2 | Red | 208 Vac | 60°C (140°F) | 22-27°C (72-80°F) | 84 m (275') | 113 m (370') | 169 m (555') |
