Кабель греющий постоянной мощности MIQ
Высокопроизводительные нагревательные кабели с минеральной изоляцией MIQ широко применяются в условиях, требующих поддержания высоких температур, в условиях воздействия высоких температур и (или) высокой удельной мощности, когда использование кабелей с термопластической изоляцией невозможно из-за превышения их предельных показателей в данных условиях.
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Высокопроизводительные нагревательные кабели с минеральной изоляцией MIQ широко применяются в условиях, требующих поддержания высоких температур, в условиях воздействия высоких температур и (или) высокой удельной мощности, когда использование кабелей с термопластической изоляцией невозможно из-за превышения их предельных показателей в данных условиях.
Кабели с минеральной изоляцией MIQ компании Термон производятся из сплава марки 825 с высоким содержанием никеля и хрома, который идеально подходит для применения в условиях воздействия высокой температуры, обеспечивая исключительное сопротивление коррозии под нагрузкой в хлоридной, кислотной, соленой и щелочной средах.
Кабели с минеральной изоляцией MIQ компании Термон производятся из сплава марки 825 с высоким содержанием никеля и хрома, который идеально подходит для применения в условиях воздействия высокой температуры, обеспечивая исключительное сопротивление коррозии под нагрузкой в хлоридной, кислотной, соленой и щелочной средах.
Применение нагревательного кабеля MIQ
Высокопроизводительные нагревательные кабели с минеральной изоляцией MIQ широко применяются в условиях, требующих поддержания высоких температур, в условиях воздействия высоких температур и (или) высокой удельной мощности, когда использование кабелей с термопластической изоляцией невозможно из-за превышения их предельных показателей в данных условиях.
Кабели MIQ сертифицированы для применения в обычных (не отнесенных к какой-либо категории) зонах и в потенциально взрывоопасных средах в соответствии с директивой ATEX и системой сертификации IEC Ex.
Преимущества греющего кабеля Thermon MIQ:
- Поддержание высокой температуры;
- Воздействие высокой температуры;
- Применение в условиях воздействия высокой удельной мощности;
- Сертифицированы для применения в обычных (не отнесенных к какой-либо категории) зонах и в потенциально взрывоопасных средах.

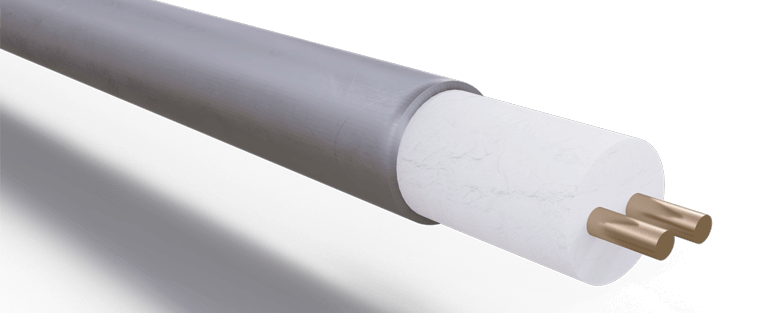

Конструкция греющего кабеля Thermon MIQ:
1. Сплошная жила из сплава или меди;
2. Плотная изоляция из окиси магния;
3. Бесшовная оболочка из сплава 825.
Технические характеристики:
- Номинальное напряжение: 300 и 600 В переменного тока;
- Максимальная температура поддержания: 500 °C;
- Максимальная температура непрерывного воздействия
питание выключено: 600 °C; - Максимальная удельная мощность: 260 Вт / м;
- Минимальная температура монтажа: - 60 °C;
- Минимальный радиус изгиба: 6 наружных диаметров кабеля.
Комплекты нагревательных кабелей Thermon MIQ
Комплекты кабелей MIQ доступны в четырех вариантах заводского изготовления: Тип A, тип B, тип D или тип E. Стандартные комплекты включают в себя нагревательный кабель заданной длины, подсоединенный к стандартному ненагреваемому холодному концу длиной 1,2 м или 2,1 м с выводами с термопластической изоляцией длиной 305 мм. Ненагреваемая часть комплекта заделывается и оснащается герметичным медным сальником высокого давления M20, M25 или M32. Сальник используется для подключения кабеля в соединительную коробку питания.
Варианты кабелей
Кабель напряжением 600 В перем. тока — двухжильный — тип комплекта нагревательных кабелей D или E
| Номер по каталогу | Сопротивление, Ом/км | Номинальный диаметр, мм |
|---|---|---|
| MIQ-11E0H-2S | 36100 | 5.2 |
| MIQ-90E1H-2S | 29500 | 5.7 |
| MIQ-60E1H-2S | 19700 | 5.8 |
| MIQ-40E1H-2S | 13100 | 6.1 |
| MIQ-20E1H-2S | 6600 | 6.5 |
| MIQ-10E1H-2S | 3300 | 6.5 |
| MIQ-70E2H-2S | 2300 | 6.7 |
| MIQ-50E2H-2S | 1640 | 7.1 |
| MIQ-30E2H-2S | 980 | 7.6 |
| MIQ-20E2H-2S | 660 | 6.5 |
| MIQ-15E2H-2S; | 490 | 6.7 |
| MIQ-10E2H-2S | 330 | 7.1 |
| MIQ-70E3H-2S | 230 | 7.5 |
| MIQ-50E3H-2S | 164 | 7.9 |
| MIQ-40E3H-2S | 131 | 8.3 |
| MIQ-30E3H-2S | 98 | 8.8 |
| MIQ-20E3H-2S | 66 | 6.9 |
| MIQ-16E3H-2S | 52 | 7.1 |
| MIQ-13E3H-2S | 43 | 7.4 |
| MIQ-10E3H-2S | 34 | 7.6 |
| MIQ-81E4H-2S | 27 | 7.6 |
Кабель напряжением 600 В перем. тока — одножильный — тип комплекта нагревательных кабелей А или В
| Номер по каталогу | Сопротивление, Ом/км | Номинальный диаметр, мм |
|---|---|---|
| MIQ-20E1H-1S | 6560 | 4.3 |
| MIQ-16E1H-1S | 5250 | 4.3 |
| MIQ-13E1H-1S | 4270 | 4.3 |
| MIQ-10E1H-1S | 3280 | 4.3 |
| MIQ-85E2H-1S | 2790 | 4.3 |
| MIQ-70E2H-1S | 2300 | 4.3 |
| MIQ-50E2H-1S | 1650 | 4.3 |
| MIQ-38E2H-1S | 1250 | 4.3 |
| MIQ-30E2H-1S | 980 | 4.3 |
| MIQ-25E2H-1S | 820 | 4.3 |
| MIQ-20E2H-1S | 660 | 4.4 |
| MIQ-17E2H-1S | 560 | 4.6 |
| MIQ-15E2H-1S | 490 | 4.3 |
| MIQ-10E2H-1S | 330 | 4.3 |
| MIQ-80E3H-1S | 260 | 4.3 |
| MIQ-70E3H-1S | 230 | 4.3 |
| MIQ-60E3H-1S | 200 | 4.3 |
| MIQ-40E3H-1S | 130 | 4.4 |
| MIQ-30E3H-1S | 98 | 4.7 |
| MIQ-20E3H-1S | 66 | 5.1 |
| MIQ-10E3H-1S | 33 | 4.3 |
| MIQ-65E4H-1S | 21 | 4.6 |
| MIQ-40E4H-1S | 13 | 4.8 |
| MIQ-25E4H-1S | 8 | 5.3 |
| MIQ-16E4H-1S | 5 | 5.7 |
Кабель напряжением 300 В перем. тока — одножильный — тип комплекта нагревательных кабелей D или E
| Номер по каталогу | Сопротивление, Ом/км | Номинальный диаметр, мм |
|---|---|---|
| MIQ-11E0L-2S | 36100 | 4.1 |
| MIQ-90E1L-2S | 29500 | 4.1 |
| MIQ-75E1L-2S | 24600 | 4.1 |
| MIQ-60E1L-2S | 19700 | 4.1 |
| MIQ-50E1L-2S | 16400 | 4.1 |
| MIQ-40E1L-2S | 2300 | 4.1 |
| MIQ-32E1L-2S | 10500 | 4.1 |
| MIQ-27E1L-2S | 9020 | 4.1 |
| MIQ-25E1L-2S | 8200 | 4.1 |
| MIQ-20E1L-2S | 6560 | 4.1 |
| MIQ-17E1L-2S | 5580 | 4.1 |
| MIQ-14E1L-2S | 4590 | 4.1 |
| MIQ-10E1L-2S | 3280 | 4.2 |
| MIQ-70E2L-2S | 2300 | 4.6 |
| MIQ-50E2L-2S | 1640 | 4.8 |
| MIQ-30E2L-2S | 980 | 4.3 |
| MIQ-25E2L-2S | 820 | 4.3 |
| MIQ-20E2L-2S | 660 | 4.3 |
| MIQ-15E2L-2S | 490 | 4.4 |
| MIQ-10E2L-2S | 330 | 4.8 |
| MIQ-70E3L-2S | 230 | 5.2 |
| MIQ-50E3L-2S | 164 | 5.7 |
