Кабель греющий постоянной мощности параллельного сопротивления FP

Нагревательные кабели параллельного сопротивления постоянной мощности FP обеспечивают защиту от замерзания и поддержание температуры в трубопроводах, резервуарах и оборудовании. Конструкция с параллельным сопротивлением позволяет обрезать кабель и производить его концевую заделку прямо по месту монтажа с помощью простых в использовании комплектов Термон, поставляемых вместе с кабелем.

Задать вопрос

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Описание

Кабели FP обеспечивают стабильную выходную мощность независимо от длины цепи. Поскольку кабели FP не подвергаются воздействию бросков пускового тока, связанных с саморегулирующимися нагревательными кабелями, отпадает необходимость в использовании оборудования для распределения питания с повышенными номинальными характеристиками.

Греющие кабели FP сертифицированы для применения в обычных (неклассифицированных) зонах и в потенциально взрывоопасных средах в соответствии с директивой ATEX и системой сертификации IEC Ex.

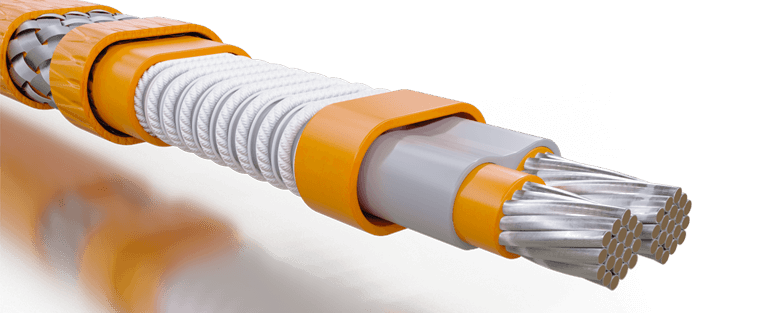

Конструкция резистивного греющего кабеля Thermon FP:

1. Луженые медные проводники 3.3 мм2;

2. Нихромовый нагревательный элемент;

3. Соединение нихромового элемента с жилой;

4. Слой из стекловолокна;

5. Диэлектрическая негорючая изоляция из фторполимера;

6. Луженая медная оплетка;

7. Внешняя негорючая оболочка из фторполимера для защиты от воздействия коррозионных сред.

Преимущества нагревательного кабеля Thermon FP:

Защита от замерзания;
Поддержание низкой температуры технологических процессов;
Не требует очистки паром;
Сертифицирован для применения в обычных зонах и в потенциально взрывоопасных средах.

Технические характеристики греющего кабеля Thermon FP:

Максимальная удельная мощность: 33 Вт/м;
Максимальное рабочее напряжение: 690 В перем.тока;
Максимальная температура поддержания: 65 °C;
Максимальная температура непрерывного воздействия при выключенном питании: 200 °C;
Минимальная температура монтажа: - 60 °C;
Минимальный радиус изгиба:
при - 15 °C: 10 мм;
при - 60 °C: 19 мм.
Температурный класс на основе стабилизированной конструкции: Т3-Т6.

Рабочие параметры:

Рабочее напряжение: от 120 до 600 В;
Максимальная температура поддержания: 65 °C;
Максимальная температура воздействия в выключенном состоянии: 204 °C;
Минимальная температура монтажа: - 60 °C.

Выходная мощность

В следующей таблице указана номинальная выходная мощность нагревательных кабелей Thermon FP для приведенных ниже значений напряжения.

Длина зоны нагрева - это расстояние между шинными соединениями. Она представляет собой минимальную длину цепи для каждого данного типа.

В таблице «Номинальные характеристики автоматического выключателя» приведены максимально возможные значения длины цепи. Прежде чем осуществить подключение кабелей к напряжению, величина которого отличается от величин, указанных в таблице, обратитесь в нашу компанию.

Тип продукта	Рабочее напряжение	Длина зоны, см	Выходная мощность, Вт(м)
FP 2.5-2	230	137	8
FP 5-2	230	102	15
FP 8-2	230	102	24
FP 10-2	230	76	30
FP 8-4	400	152	18
FP 10-4	400	137	23
FP 10-5	575	168	33

Номинальные характеристики и типы автоматического выключения

Тип продукта	Рабочее напряжение	Длина зоны, см	Выходная мощность, Вт(м)
FP 2.5-2	230	375	0.035
FP 5-2	230	257	0.065
FP 8-2	230	195	0.130
FP 10-2	230	170	0.130
FP 8-4	400	370	0.045
FP 10-4	400	351	0.058
FP 10-5	575	393	0.056

Скачать информацию о нагревательном кабеле Thermon FP в формате .pdf
