Кабель греющий постоянной мощности TESH
Нагревательные кабели последовательного сопротивления постоянной мощности TESH используются в случаях,когда длина нагревательной цепи превышает максимально допустимые показатели нагревательных кабелей параллельного сопротивления. Нагревательный кабель TESH выдерживает воздействие температуры,соответствующей температуре продувки паром.
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Нагревательные кабели последовательного сопротивления постоянной мощности TESH используются в случаях,когда длина нагревательной цепи превышает максимально допустимые показатели нагревательных кабелей параллельного сопротивления. Нагревательный кабель TESH выдерживает воздействие температуры,соответствующей температуре продувки паром.
Последовательное сопротивление цепи нагревательного кабеля TESH обеспечивает стабильную выходную мощность из расчета Вт/м по всей длине кабеля без падения напряжения. Слой стеклокерамической ленты обеспечивает дополнительную защиту нагревательного кабеля, а фторполимерная оболочка обеспечивает устойчивость кабеля к химическим воздействиям и одновременно поддерживает максимальную гибкость кабеля. Конструкция кабеля соответствует показателю испытаний на ударную нагрузку 7 Дж в соответствии с требованиями стандарта EN50019.
Кабели TESH одобрены к использованию в обычных зонах (неклассифицированных) и опасных зонах, отнесенных к категориям 2 и 3 согласно требованиям ATEX.
Преимущества греющего кабеля Thermon TESH:
- Защита от замерзания для протяженных трубопроводов;
- Поддержание рабочей температуры протяженных трубопроводов;
- Выдерживает испытания на воспламеняемость при непрерывном воздействии пламени согласно стандарту IEC 60332-1: 1993;
- Кабель можно устанавливать при температуре до - 60 °C.

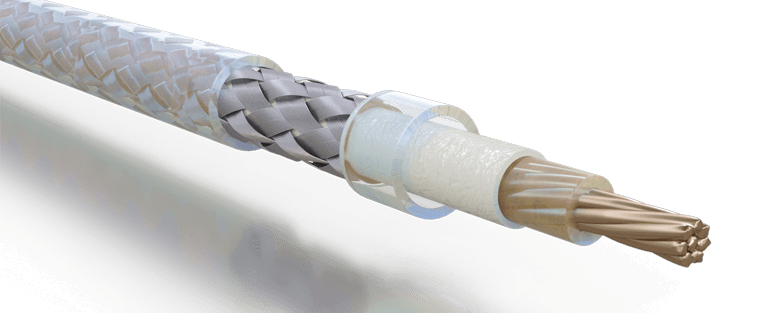

Конструкция кабеля TESH:
1. Нагревательная жила;
2. Фторполимерная диэлектрическая изоляция;
3. Стеклокерамическая лента;
4. Никелированная медная оплетка (BN);
5. Фторполимерная оболочка.
Технические характеристики Термон TESH:
- Максимальная удельная мощность: 25 Вт/м;
- Максимальное напряжение питания: 750 В перем.тока;
- Максимальная температура непрерывного воздействия, питание выключено: 260 °C;
- Минимальная температура монтажа: - 60 °C;
- Минимальный радиус изгиба: 5 наружных диаметров кабеля;
- Температурный класс: Т2-Т6.
Стабилизированная конструкция
Ограничение удельной мощности кабелей TESH напрямую связано с требованием обеспечения заданной величины температуры поддержания.
Наша компания обеспечивает соблюдение температурного класса нагревательных кабелей благодаря их стабилизированной конструкции, которая позволяет применять нагревательные кабели последовательного сопротивления постоянной мощности во взрывоопасных средах без использования ограничивающих термостатов.
Выходная мощность и температурный класс нагревательного кабеля TESH зависят от напряжения питания,сопротивления кабеля, температурных условий и дополнительных показателей. За разъяснениями относительно применения нашей продукции в ваших проектах обращайтесь в нашу компанию.
Варианты кабелей Thermon TESH
| Тип изделия | Сопротивление Ом/м, при 20 0С | Сечение жилы, мм2 | Макс.длина кабеля, м | Диаметр кабеля, мм |
|---|---|---|---|---|
| TESH 2.9 | 0.0029 | 6.00 | 1435 | 7.0 |
| TESH 4.4 | 0.0044 | 4.00 | 1525 | 6.3 |
| TESH 7 | 0.0072 | 2.50 | 1855 | 5.5 |
| TESH 10 | 0.010 | 1.79 | 1775 | 5.1 |
| TESH 11.7 | 0.0117 | 1.50 | 2025 | 4.9 |
| TESH 15 | 0.015 | 1.20 | 2090 | 4.7 |
| TESH 17.8 | 0.0178 | 1.00 | 2275 | 4.6 |
| TESH 25 | 0.025 | 1.11 | 2525 | 4.6 |
| TESH 31.5 | 0.0315 | 1.60 | 2400 | 4.9 |
| TESH 50 | 0.050 | 1.02 | 2335 | 4.7 |
| TESH 65 | 0.065 | 0.75 | 1890 | 4.4 |
| TESH 80 | 0.080 | 1.21 | 2190 | 4.3 |
| TESH 100 | 0.100 | 1.50 | 2025 | 4.9 |
| TESH 150 | 0.150 | 1.02 | 2335 | 4.6 |
| TESH 200 | 0.200 | 0.75 | 2605 | 4.4 |
| TESH 320 | 0.320 | 0.92 | 2420 | 4.5 |
| TESH 380 | 0.380 | 0.79 | 2555 | 4.4 |
| TESH 480 | 0.480 | 0.64 | 2765 | 4.3 |
| TESH 600 | 0.600 | 0.49 | 3010 | 4.2 |
| TESH 700 | 0.700 | 0.43 | 3155 | 4.1 |
| TESH 810 | 0.810 | 0.62 | 2780 | 4.3 |
| TESH 1000 | 1.000 | 0.49 | 3010 | 4.2 |
| TESH 1440 | 1.440 | 0.34 | 3395 | 4.1 |
| TESH 1750 | 1.750 | 0.29 | 3615 | 4.1 |
| TESH 2000 | 2.000 | 0.55 | 2900 | 4.2 |
| TESH 3000 | 3.000 | 0.34 | 3395 | 4.1 |
| TESH 8000 | 8.000 | 0.14 | 4455 | 3.8 |
