Кабель греющий предельной мощности HPT
Высокопроизводительные нагревательные кабели предельной мощности HPT предназначены специально для поддержания температуры рабочих процессов или защиты от замерзания в средах, где требуется высокая температура поддержания рабочих процессов или воздействие высоких температур. Функцию ограничения мощности кабеля HPT обеспечивает змеевиковый нагревательный элемент из сплава высокого удельного сопротивления.
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Высокопроизводительные нагревательные кабели предельной мощности HPT предназначены специально для поддержания температуры рабочих процессов или защиты от замерзания в средах, где требуется высокая температура поддержания рабочих процессов или воздействие высоких температур.
Нагревательный кабель HPT выдерживает воздействие температуры, соответствующей температуре продувки паром.
Функцию ограничения мощности кабеля HPT обеспечивает змеевиковый нагревательный элемент из сплава высокого удельного сопротивления.
Параметр PTC (положительный температурный коэффициент) снижает выходную мощность кабеля при повышении температуры обогреваемого продукта и позволяет осуществлять монтаж кабеля внахлест.
Кабели HPT сертифицированы для применения в обычных (не отнесенных к какой-либо категории) зонах и в потенциально взрывоопасных средах в соответствии с директивой ATEX и системой сертификации IECEx.
Преимущества нагревательного кабеля HPT:
- Поддержание рабочей температуры в диапазоне от средней до высокой;
- Очистка/продувка паром;
- Сертифицированы для применения в обычных (неклассифицированных) зонах и в потенциально взрывоопасных средах.

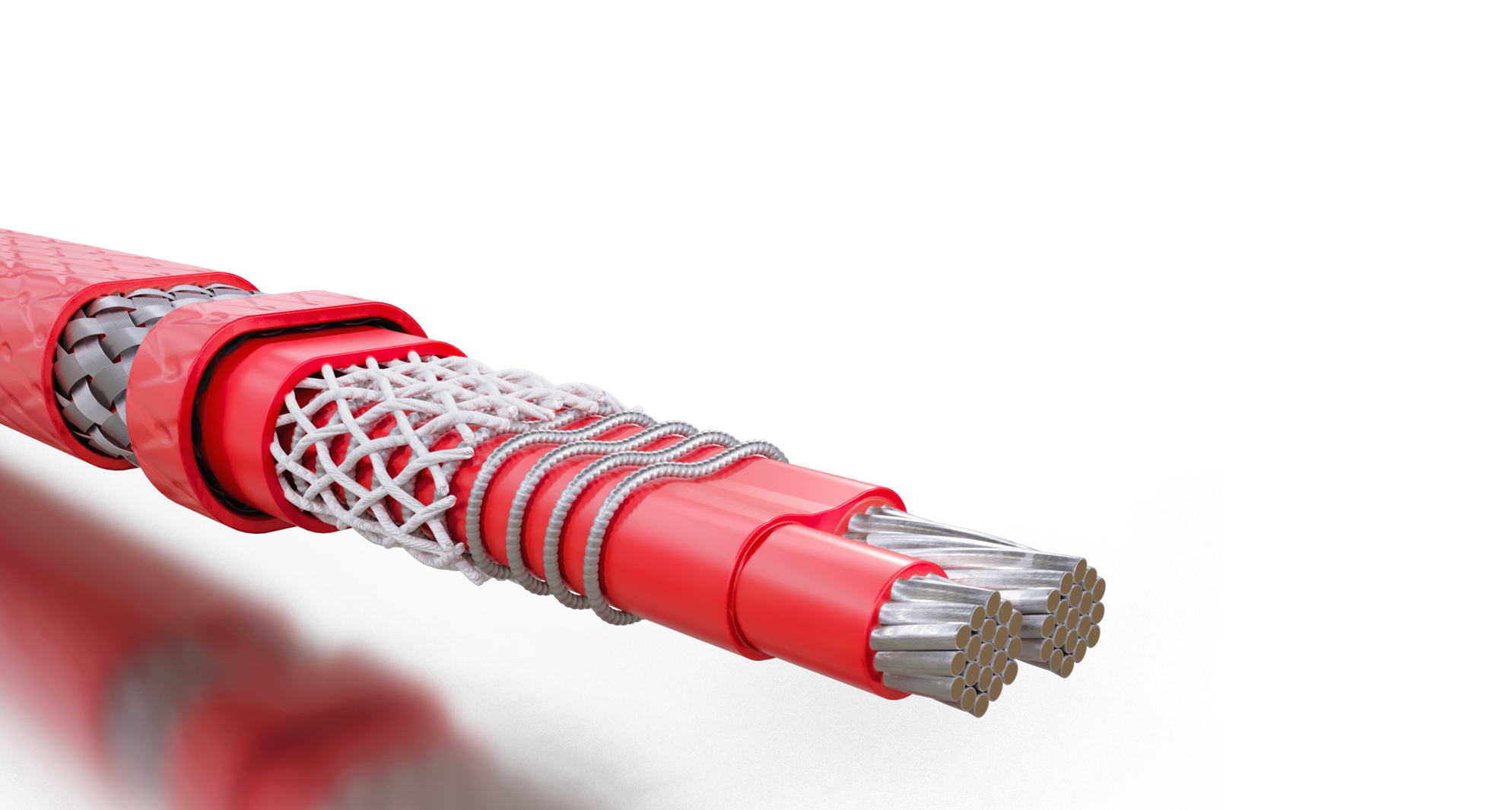

Конструкция нагревательного кабеля HPT:
1. Никелированные медные шины (3.3 мм2);2. Композиционный металлический сплав/композиционное металлическое волокно;
3. Подключение шины нагревательного элемента;
4. Стекловолоконная оплетка;
5. Фторполимерная диэлектрическая изоляция;
6. Никелированная медная оплетка;
7. Фторполимерная оболочка.
Технические характеристики греющего кабеля Термон HPT:
- Удельная мощность: 15, 30, 46, 61 Вт/м при 10 °C;
- Номинальное напряжение питания: 230 B перем.тока;
- Максимальная температура поддержания:
HPT-5: 215 °C;
HPT-10: 195 °C;
HPT-15: 180 °C;
HPT-20: 150 °C. - Максимальная температура непрерывного воздействия
питание выключено: 260 °C; - Минимальная температура монтажа: - 60 °C;
- Минимальный радиус изгиба:
при - 15 °C: 10 мм;
при - 60 °C: 32 мм. - Температурный класс:
на основе стабилизированной конструкции: Т6-Т2.
Диаграмма выходной мощности Термон HPT
Представленная на диаграмме выходная мощность относится к кабелю с оболочкой, установленному на изолированной металлической трубе при рабочем напряжении, указанном ниже.
|
Тип продукта: номинальное напряжение 230 В переменного тока
|
Длина зоны, см
|
Выходная мощность при 10 °C, Вт/м
|
|---|---|---|
| HPT 5-2 | 76 | 15 |
| HPT 10-2 | 61 | 30 |
| HPT 15-2 | 61 | 46 |
| HPT 20-2 | 61 | 61 |
| Рабочее напряжение 230 | Макс.длина различных уставок аппарата защиты, метры | |||||
|---|---|---|---|---|---|---|
| Тип продукта | Пусковая температура С | 16 А | 25 А | 32 А | 40 А | 50 А |
| HPT 5-2 | 10 | 167 | 271 |
|
|
|
| 0 | 167 | 271 |
|
|
|
|
| -20 | 167 | 271 |
|
|
|
|
| -40 | 167 | 271 |
|
|
|
|
| HPT 10-2 | 10 | 85 | 136 | 180 | 191 |
|
| 0 | 85 | 136 | 180 | 191 |
|
|
| -20 | 85 | 136 | 180 | 191 |
|
|
| -40 | 85 | 136 | 180 | 191 |
|
|
| HPT 15-2 | 10 | 57 | 92 | 120 | 155 | 156 |
| 0 | 57 | 92 | 120 | 155 | 156 | |
| -20 | 57 | 92 | 120 | 155 | 156 | |
| -40 | 57 | 92 | 120 | 155 | 156 | |
| HPT 20-2 | 10 | 44 | 70 | 91 | 117 | 130 |
| 0 | 44 | 70 | 90 | 116 | 130 | |
| -20 | 42 | 67 | 86 | 110 | 130 | |
| -40 | 40 | 64 | 82 | 105 | 130 | |
Скачать информацию о греющем кабеле Thermon HPT в формате .pdf
