Кабель греющий постоянной мощности TEK
Поддержание температуры или защита от замерзания трубопроводов большой протяженности. Резистивные нагревательные кабели последовательного сопротивления постоянной мощности ТЕК используются в случаях, когда длина нагревательной цепи превышает предельные длины для резистивных нагревательных кабелей параллельного сопротивления.
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Поддержание температуры или защита от замерзания трубопроводов большой протяженности. Резистивные нагревательные кабели последовательного сопротивления постоянной мощности ТЕК используются в случаях, когда длина нагревательной цепи превышает предельные длины для резистивных нагревательных кабелей параллельного сопротивления.
Цепи длиной до 3 658 м можно запитывать от одной точки. Цепь последовательного сопротивления кабеля TEK обеспечивает одинаковую удельную мощность тепловыведения по всей длине кабеля без падения напряжения.
Кабели TEK предназначены для использования как в общепромышленных, так и во взрывоопасных зонах.
Преимущества греющего кабеля TEK:
- Защита от замерзания для протяженных трубопроводов;
- Поддержание рабочей температуры протяженных трубопроводов;
- Без очистки паром;
- Сертифицированы для применения в обычных (не отнесенных к какой-либо категории) зонах и в потенциально взрывоопасных средах.

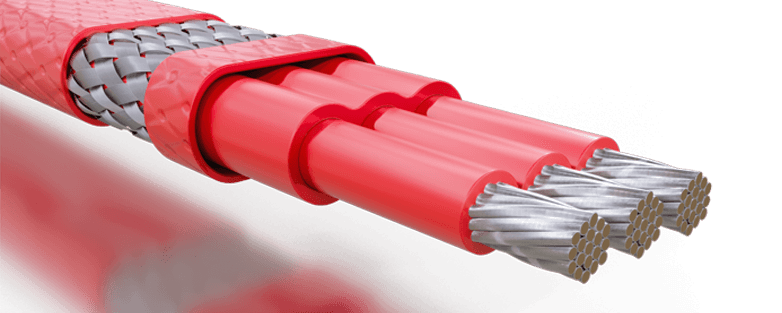

Конструкция нагревательного кабеля TEK:
1. Нагревательные жилы (2 или 3 шт);
2. Фторполимерная диэлектрическая изоляция;
3. Фторполимерная скручивающая оболочка;
4. Никелированная медная оплетка (BN);
5. Фторполимерная оболочка обеспечивает дополнительную защиту кабеля и оплетки в условиях воздействия на них химикатов или веществ, вызывающих коррозию.
Технические характеристики Thermon TEK:
- Максимальная температура поддержания: 101 °C;
- Максимальная температура непрерывного воздействия при выключенном питании: 250 °C;
- Минимальная температура монтажа: - 60 °C;
- Минимальный радиус изгиба:
при - 15 °C: 22 мм;
при - 60 °C: 32 мм. - Температурный класс: Т2-Т6.
Стабилизированная конструкция
Ограничение удельной мощности кабелей TEK напрямую связано с требованием обеспечения заданной величины температуры поддержания.
Наша компания обеспечивает соблюдение температурного класса нагревательных кабелей благодаря их стабилизированной конструкции, которая позволяет применять нагревательные кабели последовательного сопротивления постоянной мощности во взрывоопасных средах без использования ограничивающих термостатов.
Основные принадлежности
Для подключения к питанию всем кабелям TEK требуется комплект Terminator или комплект для подключения к холодному концу.
Комплект для концевой заделки конца цепи также должен использоваться с кабелями TEK.
Варианты представленных на сайте кабелей Thermon TEK
|
Номер по каталогу
|
Сопротивление на жилу
|
Сечение жилы (мм)
|
|
|---|---|---|---|
|
2-жильный
|
3-жильный
|
||
| TEK 2C40 | TEK 3C40 | 0.01492 | 1.3 |
| TEK 2C50 | TEK 3C50 | 0.009449 | 2.1 |
| TEK 2C60 | TEK 3C60 | 0.005945 | 3.3 |
| TEK 2C70 | TEK 3C70 | 0.003478 | 5.3 |
Комплекты для концевой заделки и сращивания
Прежде чем выполнять подключение нагревательных кабелей Thermon TEK к источнику питания, следует выполнить их концевую заделку с помощью комплекта Terminator ZP-M или сертифицированного комплекта для концевой заделки ненагреваемых «холодных» и «горячих» концов.
Для облегчения процесса монтажа кабеля также могут потребоваться комплекты для линейного сращивания. Данные комплекты для подключения и концевой заделки представлены как в вариантах заводского изготовления, так и в вариантах, собираемых прямо по месту эксплуатации кабеля.
Подключение к питанию
В состав данного комплекта входят никелированные медные витые холодные концы с фторполимерной изоляцией, средство для удлинения провода заземления, требуемые средства для сращивания, изоляционная лента и уплотнитель. Для защиты концов используется гибкая гофротруба из нержавеющей стали с фитингом диаметром 3/4”. Количество и сечение требуемых холодных концов зависят от типа нагревательного кабеля TEK. Температура воздействия составляет до 190 ºC.
Концевая заделка
В комплекте для концевой заделки (применяемом с противоположного конца от конца подключения к питанию) используется размещаемый под изоляционным слоем фитинг из нержавеющей стали, в котором расположены наконечник, изоляционная лента, уплотнитель и наконечник для заземления. Размер и способ концевой заделки зависят от количества и сечения жил. Температура воздействия составляет до 190 ºC.
Линейное сращивание
Для облегчения процесса монтажа кабеля может потребоваться выполнить сращивание под изоляционным слоем. Комплект для сращивания включает в себя корпус из нержавеющей стали (размер которого зависит от типа и количества жил), средства для сращивания, наконечники для заземления, изоляционная лента и уплотнитель. Температура воздействия составляет до 190 ºC.
Terminator ZP-M
Обеспечивает подключение к питанию, линейное сращивание и концевую заделку. Подключение к питанию выполняется в клеммных колодках с использованием никелированных медных клемм, которые не подвергаются коррозии и обеспечивают благодаря этому непрерывную подачу питания.Применение холодных концов не требуется. Температура воздействия составляет до 250 ºC.
Скачать информацию о кабеле Thermon TEK в формате .pdf
