Кабель греющий саморегулирующийся RSX 15-2
Саморегулирующиеся нагревательные кабели RSX разработаны для применения в ситуациях, когда требования удельной мощности не позволяют использовать стандартные греющие кабели. Кабель идеально подходит для защиты от замерзания или поддержания температуры процесса в системах, связанных с высокими теплопотерями, но без высоких температур воздействия (таких как при очистке паром). Выходная мощность кабеля RSX 15-2 варьируется в зависимости от условий окружающей среды на протяжении всей длины цепи.
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Саморегулирующиеся нагревательные кабели RSX 15-2 разработаны для применения в ситуациях, когда требования удельной мощности не позволяют использовать стандартные греющие кабели.
Кабель идеально подходит для защиты от замерзания или поддержания температуры процесса в системах, связанных с высокими теплопотерями, но без высоких температур воздействия (таких как при очистке паром).
Выходная мощность кабеля RSX 15-2 варьируется в зависимости от условий окружающей среды на протяжении всей длины цепи.
Поддержание температуры процесса и защита от замерзания.
В момент, когда увеличиваются теплопотери изолированных труб, резервуаров и оборудования, повышается выходная мощность кабеля. И наоборот, если теплопотери уменьшаются, выходная мощность понижается
Перед подключением питания к кабелю RSX 15-2 необходимо выполнить заделку его концов.
Кабели RSX 15 предназначены для использования в обычных (неклассифицированных) и взрывоопасных зонах.
Ключевые особенности нагревательного кабеля Thermon RSX 15:
- Защита от замерзания;
- Поддержание низкой температуры технологических процессов;
- Без очистки паром;
- Сертифицированы для применения в обычных зонах и в потенциально взрывоопасных средах.

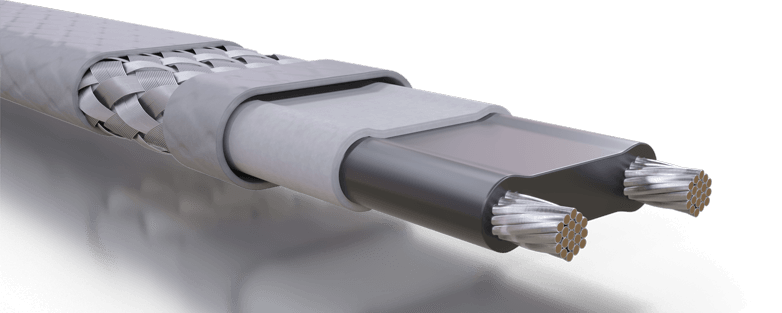

Конструкция Thermon RSX:
1.Никелированные медные шины(2.1 мм 2);
2. Полупроводящая матрица нагревания излучением со сшитой изоляцией;
3. Диэлектрическая сшитая изоляция для нагревания излучением;
4.Оплетка из луженой меди;
5. Полиолефиновая оболочка обеспечивает дополнительную защиту кабеля и оплетки в условиях воздействия на них неорганических химикатов на водной основе;
6.FOJ - фторполимерная оболочка на оплетке из луженой меди.
Технические характеристики RSX
|
Варианты удельной мощности
|
48 Вт / м при 10 °С |
|---|---|
|
Номинальное напряжение питания
|
230 В |
|
Максимальная температура поддержания
|
65 °С |
|
Максимальная температура поддержания или непрерывного воздействия при выключенном питании
|
85 °С |
|
Минимальная температура монтажа
|
- 60 °С |
|
Минимальный радиус изгиба
|
32 мм |
|
Температурный класс
при стабилизированном дизайне |
Т5 100 °С Т6 при 85 °С |
Диаграмма выходной мощности
Представленная на диаграмме выходная мощность относится к кабелю с оболочкой, установленному на изолированной металлической трубе при рабочем напряжении, указанном ниже.
|
Тип продукта номинальное напряжение 230 В переменного тока
|
Выходная мощность при 10 °C
|
|---|---|
| RSX 15 | 48 |
Скачать информацию о нагревательном кабеле Thermon RSX-15 в формате .pdf
Характеристики аппарата защиты
В представленной таблице указана максимальная длина цепи для различных установок аппарата защиты. Установки аппарата защиты и защита от утечки тока на землю должны основываться на действующих местных нормах. Для получения сведений о проектировании и производительности при других уровнях напряжения обращайтесь в нашу компанию. Защита электронагревательного оборудования от утечки тока на землю должна обеспечиваться для каждой цепи электрообогрева.
Автоматы типа В и С
| Рабочее напряжение 230 В | Максимальная длина различных уставок аппарата защиты, м | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Автоматический выключатель типа В | Автоматический выключатель типа С | ||||||||
| Тип изделия | Температура включения, °C | 16A | 25A | 32A | 40A | 16A | 25A | 32A | 40A |
| RSX 15-2 | 10 | 38 | 60 | 79 | 102 | 56 | 91 | 114 | 114 |
| 0 | 33 | 53 | 70 | 89 | 53 | 86 | 114 | 114 | |
| - 20 | 27 | 27 | 57 | 72 | 43 | 70 | 93 | 114 | |
| - 40 | 23 | 37 | 48 | 61 | 36 | 59 | 78 | 103 | |
Саморегулирующийся нагревательный кабель RSX для электрообогрева фундаментов
Обогрев металлических емкостей и резервуаров
Саморегулирующийся нагревательный кабель параллельного сопротивления RSX применяется для обеспечения защиты криогенных хранилищ.
Кабель RSX обеспечивает необходимую выходную мощность для поддержания температуры основания криогенных хранилищ выше точки замерзания.
Параллельная конфигурация цепи нагревательного кабеля позволяет отрезать его по нужной длине непосредственно на площадке строительства, избегая необходимости в четкой привязке к проектным длинам.
Выходная мощность кабеля RSX изменяется в зависимости от окружающих условий на протяжении всей длины цепи электрообогрева, что делает этот кабель идеальным для обогрева фундаментов, где потребность в тепле может варьироваться.
Улучшенная конструкция кабеля RSX с жилами сечением 2.1 мм2 обеспечивает долговечность и эффективную теплоотдачу в металлической трубке. Фторполимерная оболочка обеспечивает коррозионную стойкость и долговечность, а также снижает коэффициент трения при протягивании кабеля.
Кабели RSX предназначены для использования в обычных (неклассифицированных) областях и имеют разрешение АТЕХ на применение в областях Категории 2 и 3 (зона 1 и 2).
Основные принадлежности
Подсоединение питания\конечная заделка: Для всех кабелей RSX, применяемых для обогрева фундаментов, требуется применение набора для заделки FHT1-R-10. Набор разработан для осуществления 10 заделок для подключения питания и 10 концевых заделок.
Наряду с этими компонентами, наша компания имеет полную линейку монтажных принадлежностей для применения в обогреве фундаментов.
Технические характеристики сморегулирующихся кабелей RSX для обогрева фундаментов
|
Номинальная выходная мощность в трубке: RSX 10-2 RSX 15-2 |
30 Вт / м 40 Вт / м |
|---|---|
| Диапазон подаваемого напряжения | 208 - 240 В |
| Минимальная температура монтажа | - 60 °C |
|
Максимальная длина цепи: RSX 10-2 RSX 15-2 |
180 м 120 м |
|
Минимальная температура монтажа: при - 15 °C при - 60 °C |
10 мм 32 мм |
| Максимальное усилие натяжения | 500 Н (112 lbf) |
| Коэффициент трения | 0.25 - 0.35 |
| Удельный вес | 0.191 кг / м |
| Температурный класс | Т6 /Т5 |
Характеристики аппарата защиты / длины цепи
Максимальное удельное потребление тока в зависимости от пусковой температуры показано ниже в таблице. Выбор номинала автоматического выключателя должен основываться на местных нормах. Защита электронагревательного оборудования от утечки тока на землю должна обеспечиваться для каждой цепи электрообогрева.
Максимальное удельное потребление тока 230 / 240 В
| Температура при пуске, °C | RSX 10-2, А/м | RSX 15-2, А/м |
|---|---|---|
| 20 | 0.133 | 0.187 |
| 10 | 0.154 | 0.225 |
| 0 | 0.173 | 0.252 |
Температурный контроль
В целях энергосбережения и удобства эксплуатации, система обогрева должна быть оснащена эффективной системой контроля температуры.
Набор для подключения питания и концевой заделки
FHT1-R-10 содержит компоненты, необходимые для осуществления 10 заделок для подключения питания и 10 концевых заделок кабеля RSX, применяемого для обогрева фундаментов. (показаны компоненты для одной цепи).
Состав набора:
• 10 кольцевых наконечников;
• 10 колпачков ЕТ;
• 10 защитных соединительных трубок ТВХ;
• 10 полиолефиновых термоусадочных труб на 76 мм;
• 10 полиолефиновых термоусадочных труб на 121 мм;
• 1 рулон тефлоновой лены;
• 3 рулона ленты из мастики;
• 10 тюбиков клея-герметика RTV.
Скачать каталог нагревательных кабелей Thermon в формате .pdf
