Коробка соединительная Terminator ZP-PTD100-WP
Взрывозащищенная коробка ввода питания с термодатчиком PTD-100
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание

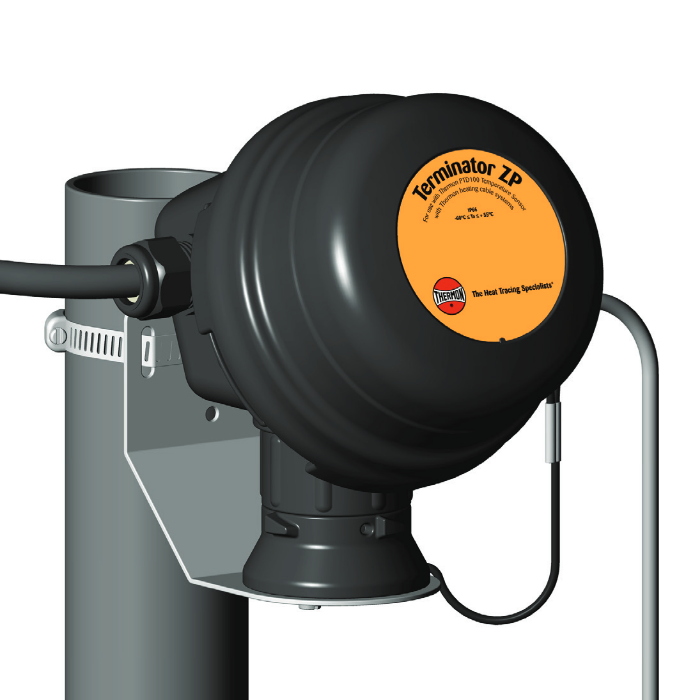

Соединительная коробка Terminator ZP-PTD100-XP предназначена для применения с температурными датчиками PTD-100.
Обеспечивает подключение к питанию, линейное сращивание или Т-образное разветвление и концевую заделку.
Комплект Terminator ZP-XP может использоваться во взрывоопасных зонах (в соответствии с требованиями Ex e T6/T4) и в промышленной среде с неблагоприятными условиями окружающей среды. Устройство имеет класс защиты от внешних воздействий IP66.
Клеммная колодка располагается в передней части системы, что обеспечивает простой доступ к устройству во время монтажа и проведения планового технического обслуживания.

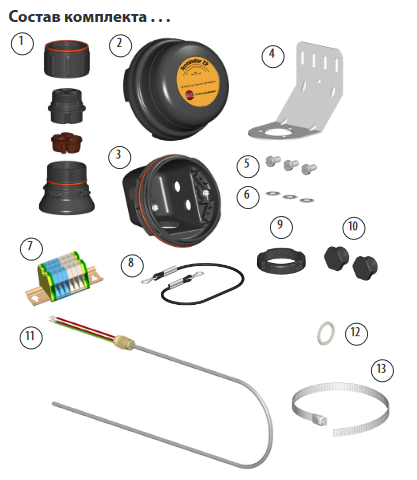

Комплект Terminator ZP-PTD100-XP включает в себя следующие компоненты:
| Изделие | Количество | Описание |
|---|---|---|
| 1 | 1 |
Сборка Expediter Опорная крышка с уплотнительным кольцом Уплотнитель втулки с резьбой Втулка Настенное установочное основание с уплотнительным кольцом |
| 2 | 1 | Крышка соединительной коробки |
| 3 | 1 | Основание соединительной коробки с уплотнительным кольцом |
| 4 | 1 | Кронштейн для настенного монтажа |
| 5 | 3 | Винты M5 |
| 6 | 3 | Стопорные шайбы |
| 7 | 1 | Клеммная коробка с рельсом стандарта DIN |
| 8 | 1 | Шнур крышки соединительной коробки |
| 9 | 1 | Гайка |
| 10 | 2 | Заглушки |
| 11 | 1-2 | Температурный датчик (датчики) PTD-100 |
| 12 | 1 | Уплотнительная шайба |
| 13 | 1 | Бандаж |
Номинальная сила тока клемм составляет 22 А (температурный класс T6, 85 °C) или 46 А (температурный класс T4, 135 °C). Максимально допустимое напряжение составляет 750 В перем. тока. Данный комплект также поставляется в варианте, предусматривающем монтаж на стену.
Применение с типами кабелей
|
ZP-XP, ZP-WP
|
RSX, VSX, BSX, HTSX, KSX, FP, HPT |
|
ZP-R-XP, ZP-R-WP
|
TESH |
Инструкция по монтажу в формате .PDF
