Коробка соединительная Terminator ZP-PTD100-XP
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Описание

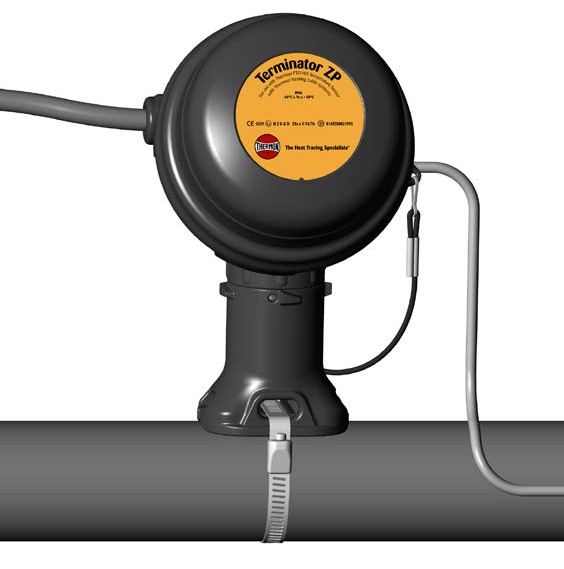

Соединительная коробка Terminator ZP-PTD100-XP предназначена для применения с температурными датчиками PTD-100.
Обеспечивает подключение к питанию, линейное сращивание или Т-образное разветвление и концевую заделку.
Комплект Terminator ZP-XP может использоваться во взрывоопасных зонах (в соответствии с требованиями Ex e T6/T4) и в промышленной среде с неблагоприятными условиями окружающей среды. Устройство имеет класс защиты от внешних воздействий IP66.
Клеммная колодка располагается в передней части системы, что обеспечивает простой доступ к устройству во время монтажа и проведения планового технического обслуживания.
Комплект Terminator ZP-PTD100-XP включает в себя следующие компоненты:
Номер |
Описание |
Кол-во |
---|---|---|
1 |
Монтажная колонка |
1 |
2 |
Крышка |
1 |
3 |
Основание с уплотнительным кольцом и пылевлагозащитным колпачком M25 |
1 |
4 |
Блок клемм на DIN-рейке |
1 |
5 |
Соединительный шнур |
1 |
6 |
Гайка |
1 |
7 |
Направляющая бандажной ленты |
1 |
8 |
Кабельный ввод |
1 |
9 |
Заглушка |
2 |
10 |
Датчик PTD-100 |
0 |
11 |
Шайба |
1 |
12 |
Бандажная лента |
2 |
Применение с типами кабелей
ZP-XP, ZP-WP
|
RSX, VSX, BSX, HTSX, KSX, FP, HPT |
ZP-R-XP, ZP-R-WP
|
TESH |
Инструкция по монтажу в формате .PDF
