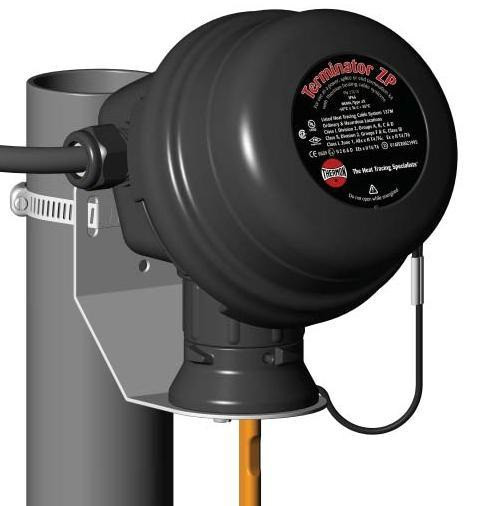

Коробка соединительная Terminator ZP-WP
Взрывозащищенная коробка ввода питания
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Обеспечивает подключение к питанию, линейное сращивание или Т-образное разветвление и концевую заделку.
Комплект Terminator ZP-WP может использоваться во взрывоопасных зонах (в соответствии с требованиями Ex e T6/T4) и в промышленной среде с неблагоприятными условиями окружающей среды. Устройство имеет класс защиты от внешних воздействий IP66.
Клеммная колодка располагается в передней части системы, что обеспечивает простой доступ к устройству во время монтажа и проведения планового технического обслуживания.

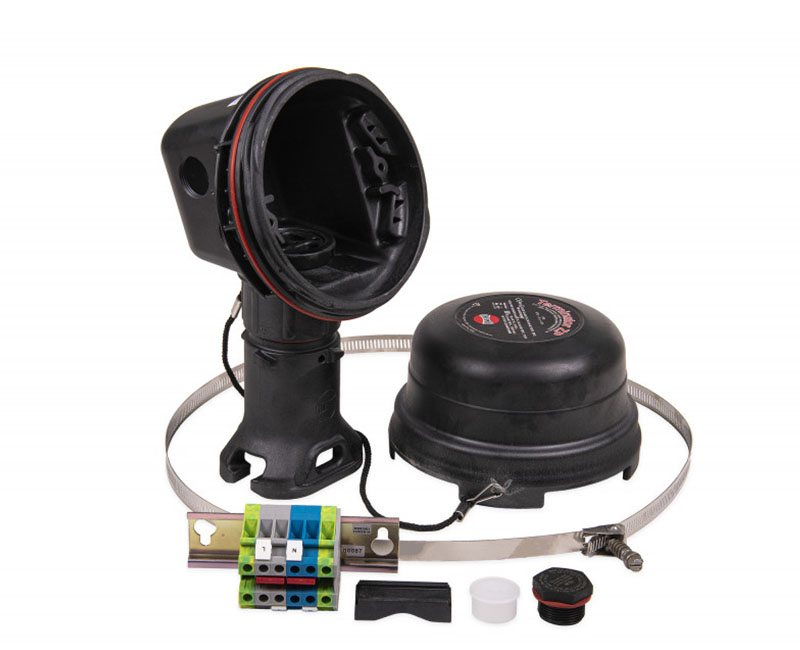

Комплект Terminator ZP включает в себя следующие компоненты:

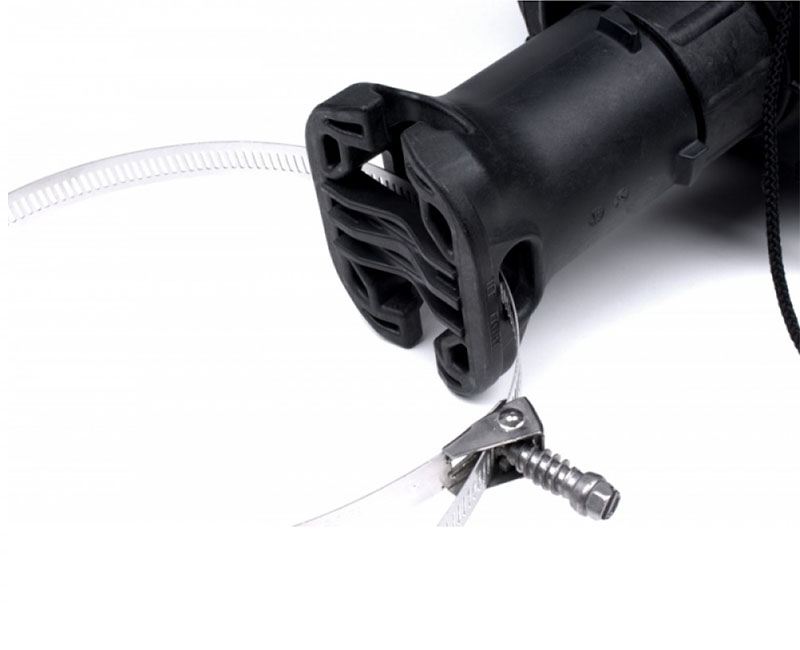

- монтажное приспособление для крепления на трубе с изоляционной втулкой
- соединительная коробка с двумя вводами M25 и одной заглушкой M25-B-Exe

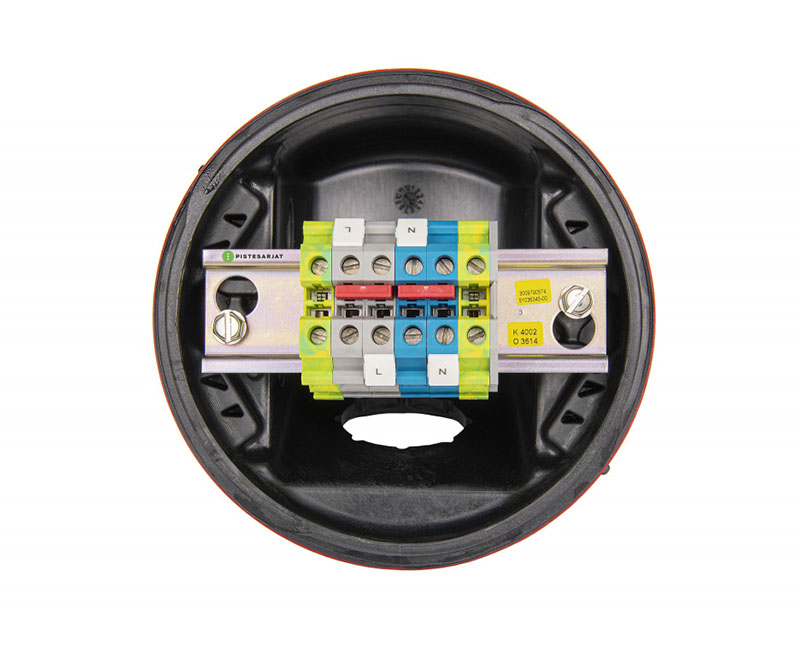

- четыре линейные/нагрузочные клеммы площадью 6 мм2
- две клеммы заземления площадью 6 мм2

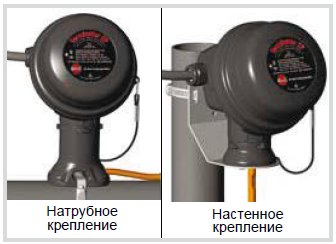

Номинальная сила тока клемм составляет 22 А (температурный класс T6, 85 °C) или 46 А (температурный класс T4, 135 °C). Максимально допустимое напряжение составляет 750 В перем. тока. Данный комплект также поставляется в варианте, предусматривающем монтаж на стену.
Применение с типами кабелей
ZP-XP, ZP-WP | RSX, VSX, BSX, HTSX, KSX, FP, HPT |
ZP-R-XP, ZP-R-WP | TESH |
Инструкция по монтажу в формате .PDF
