Импульсные трубки TubeTrace SE/ME HPT
Система TubeTrace с подрезаемым "по месту" нагревательным кабелем предельной мощности HPT обеспечивает защиту от замерзания или поддержание нужной температуры трубопровода в условиях возможного воздействия высоких температур
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Система TubeTrace с подрезаемым "по месту" нагревательным кабелем предельной мощности HPT обеспечивает защиту от замерзания или поддержание нужной температуры трубопровода в условиях возможного воздействия высоких температур
Применение импульсных трубок TubeTrace SE/ME HPT
Составная конструкция нагревательного элемента и волоконного субстрата, а также дополнительный слой волоконной подушки, делают нагревательный кабель HPT исключительно долговечным:
- Изменяет характеристики в зависимости от окружающих условий по длине цепи;
- Низкий уровень риска перегрева трубы или продукта, по сравнению с применением конструкции постоянной мощностью;
- Кабель HPT одобрен к использованию в обычных (не классифицированных) и опасных (классифицированных) зонах.

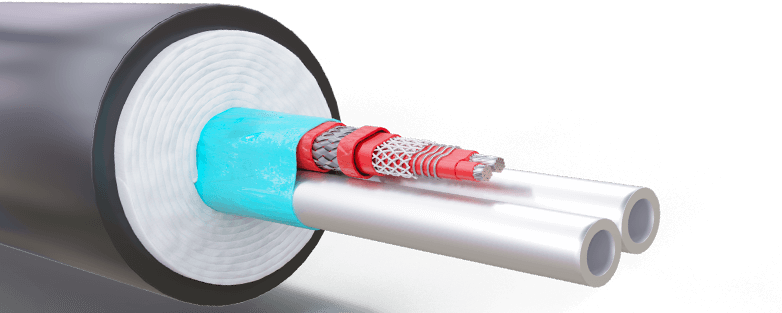

Конструкция импульсных трубок TubeTrace SE/ME HPT:
1. Рабочая трубка;
2. Система электрообогрева предельной мощности HPT;
3. Теплоотражающая лента;
4. Негигроскопическая изоляция из стекловолокна;
5. Полимерная внешняя оболочка (ATP или TPU).
Преимущества импульсных трубок SE/ME HPT:
- Ограничение выходной мощности;
- Низкие пусковые токи;
- Возможность отрезать необходимый размер;
- Применение во взрывоопасных зонах.
Технические характеристики
|
Доступные удельные мощности
|
14, 28, 42, 57 Вт/м при 10 °C | |
|---|---|---|
|
Номинальное напряжение питания
|
230 В | |
|
Рабочий температурный диапазон
|
от 5 °C до 204 °C | |
|
Максимальная температура воздействия при выключенном питании
|
Периодическое воздействие при включенном питании | 260 °C |
| Периодическое воздействие при включенном питании | 250 °C | |
| Периодическое воздействие при включенном питании | 205 °C | |
|
Температурный класс взрывоопасной смеси:
|
при стабилизированной конструкции | Т2...Т6 |
Кривые выходной мощности
Представленная на графике выходная мощность относится к кабелю, установленному на изолированной металлической трубе (с использованием процедур, указанных в стандарте IEEE 515) при рабочем напряжении.
