Импульсные трубки TubeTrace SE/ME HTSX
Импульсные трубки TubeTrace SE/ME HTSX с системой обогрева на основе саморегулирующегося, "подрезаемого по месту" кабеля HTSX предназначены для обеспечения защиты от замерзания и поддержания температурного режима в диапазоне от 5 °C до 121 °C в трубопроводах, подвергаемых воздействию высоких температур
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Импульсные трубки TubeTrace SE/ME HTSX с системой обогрева на основе саморегулирующегося, "подрезаемого по месту" кабеля HTSX предназначены для обеспечения защиты от замерзания и поддержания температурного режима в диапазоне от 5°C до 121°C в трубопроводах, подвергаемых воздействию высоких температур. Кабель HTSX способен выдержать воздействие температуры до 215°C.
Применение трубки TubeTrace SE/ME с саморегулируемым кабелем HTSX
Система обогрева на основе саморегулирующегося кабеля HTSX:
- Изменяет характеристики в зависимости от окружающих условий по всей длине цепи;
- Снижает риск перегрева трубы или продукта;
- Снижает стоимость монтажа благодаря возможности "подрезать по месту" кабель HTSX, что облегчает обработку концевых соединений и сводит к минимуму количество отходов;
- Кабель HTSX одобрен к использованию в обычных и взрывоопасных зонах.

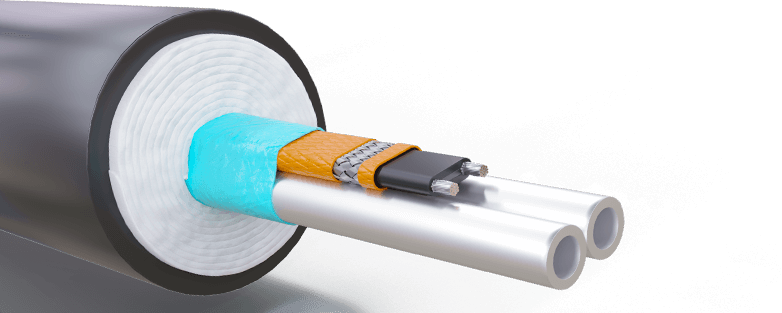

Конструкция трубки TubeTrace SE/ME HTSX:
1. Рабочая трубка;
2. Система обогрева на основа саморегулирующегося кабеля HTSX;
3. Теплоотражающая лента;
4. Негигроскопическая изоляция из стекловолокна;
5. Полимерная внешняя оболочка (ATP или TPU).
Технические характеристики
|
Доступные удельные мощности
|
9, 18, 27, 37, 48, 64 Вт/м при 10 °C | |
|---|---|---|
|
Номинальное напряжение питания
|
230 В | |
|
Рабочий температурный диапазон
|
от 5 °C до 121 °C | |
|
Максимальная температура воздействия при выключенном питании
|
Периодическое воздействие при включенном питании | 215 °C |
| Периодическое воздействие при включенном питании | 250 °C | |
| Периодическое воздействие при включенном питании | 205 °C | |
|
Температурный класс взрывоопасной смеси:
|
||
| HTSX 3-2, 6-2, 9-2, 12-2, 15-2 | Т3 | |
| HTSX 20-2 | Т2 | |
| при стабильной конструкции | T3...T6 | |
Преимущества импульсных трубок TubeTrace SE/ME HTSX:
- Защита от замерзания;
- Поддержание рабочей температуры в диапазоне от средней до высокой;
- Очистка/продувка паром;
- Применение во взрывоопасных зонах.
Кривые выходной мощности
Представленная на графике выходная мощность относится к кабелю, установленному на изолированной металлической трубе при рабочем напряжении.
Скачать информацию об импульсных трубках TubeTrace SE/ME HTSX (*.PDF)
Скачать информацию о применении предизолированных трубок в системах непрерывного мониторинга выбросов вредных газов (*.PDF)
Скачать руководство по подбору предизолированных трубок (*.PDF)
