В прошлом, для выполнения подобных задач применялись нагревательные кабели последовательного соединения с минеральной изоляцией. Поскольку такие кабели изготавливались под заказ для каждого конкретного применения, это приводило к значительному увеличению сроков поставки. В предизолированных трубках TubeTrace HT от нашей компании применяется кабель параллельного сопротивления HTP, который изолирован от прямого контакта с высокотемпературным пароспутником.
Предизолированные трубки TubeTrace НТ разработаны, чтобы выдерживать постоянное воздействие рабочей температуры до 399 °C даже в условиях, когда подано питание на нагревательный кабель при температуре наружного воздуха 5 °C.

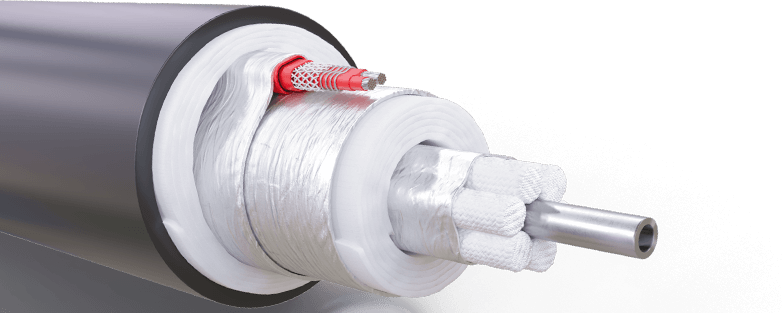

Конструкция импульсных трубок TubeTrace SEI/MEI HT:
1. Рабочая трубка (трубки);
2. Высокотемпературная стекловолоконная теплоизоляция;
3. Теплоотражающая фольга;
4. Теплоспутник на основе HPT;
5. Термодиффузионная фольга;
6. Негигроскопическая изоляция из стекловолокна;
7. Полимерная внешняя оболочка (ATP или TPU).
Преимущества импульсных трубок TubeTrace SEI/MEI HT:
- Защита персонала от температурных ожогов;
- Возможность отрезать трубку любой длины;
- Применение при рабочей температуре трубки до 399 °С;
- Подходит для эксплуатации с контролем по температуре окружающей среды 5 °С;
- Защита от замерзания при температурах до - 45 °С.
Кривые выходной мощности

Характеристики аппарата защиты
Напряжение 120 В | Максимальная длина цепи при номинале автомата (м) | ||||
---|---|---|---|---|---|
Тип изделия | Температура включения (°С) | 20А | 30А | 40А | 50А |
HTP 10-1 | 10 | 47 | 73 | 91 | - |
- 18 | 44 | 66 | 91 | - | |
- 29 | 41 | 63 | 88 | 91 | |
- 40 | 4 | 61 | 84 | 91 |
Напряжение 240 В | Максимальная длина цепи при номинале автомата (м) | ||||
---|---|---|---|---|---|
Тип изделия | Температура включения (°С) | 20А | 30А | 40А | 50А |
HTP 10-2 | 10 | 95 | 148 | 183 | - |
- 18 | 85 | 133 | 133 | - | |
- 29 | 82 | 128 | 128 | 183 | |
- 40 | 79 | 122 | 122 | 183 |
