Импульсные трубки TubeTrace SEI/MEI HTX-2
TubeTrace HTX2 - это готовый пакет трубок с вмонтированным электрообогревом для применения в линиях парового анализа и импульсных линиях к датчикам давления
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
TubeTrace HTX2 способны обеспечить защиту от замерзания воды при температуре среды до - 34 °C и скорости ветра 40 км/ч. НТХ2 рассчитаны на рабочую температуру перегретого пара до 593 °C в течение 2-х минут за один цикл.
В прошлом трубопроводы, подверженные воздействию высокой температуры, обогревались при помощи последовательных резистивных теплоспутников с минеральной изоляцией (MIQ). Нагреватели MIQ изготавливают под заказ в соответствии с конкретными условиями применения, поэтому зачастую требуются длительные сроки исполнения заказа и специфические измерения на местах. Эти недостатки устраняет система TubeTrace HTX2 благодаря параллельному резистивному обогреву Thermon на основе HPT с изоляцией от прямого контакта с высокотемпературными трубками.

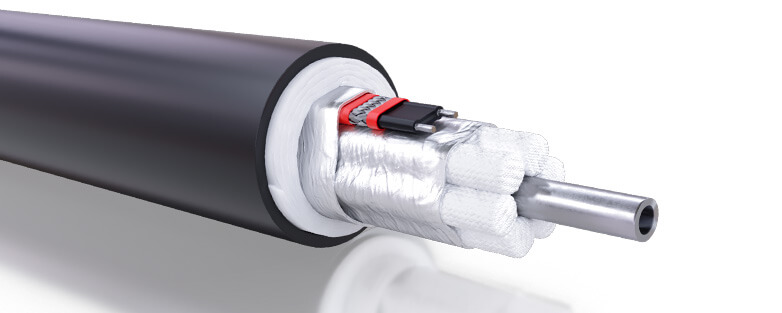

Конструкция TubeTrace SEI/MEI HTX-2:
1. Рабочая трубка (трубки);
2. Высокотемпературная стекловолоконная теплоизоляция;
3. Обогрев на основе HPT;
4. Термодиффузионная фольга;
5. Негигроскопическая изоляция из стекловолокна;
6. Полимерная внешняя оболочка (ATP или TPU).
Применение импульсных трубок SEI/MEI HTX-2
В прошлом трубопроводы, подверженные воздействию высокой температуры, обогревались при помощи последовательных резистивных теплоспутников с минеральной изоляцией (MIQ). Нагреватели MIQ изготавливают под заказ в соответствии с конкретными условиями применения, поэтому зачастую требуются длительные сроки исполнения заказа и специфические измерения на местах. Эти недостатки устраняет система TubeTrace HTX2 благодаря параллельному резистивному обогреву Thermon на основе HPT с изоляцией от прямого контакта с высокотемпературными трубками.
Технические характеристики
| Удельная мощность | 33 Вт/м при 10 °С |
| Номинальное напряжение питания | 120 В; 240 В |
| Температура поддержания | 5 °С (защита от замерзания) |
| Минимальная расчетная температура окружающей среды | - 45 °С |
| Максимальная продолжительная рабочая температура | до 593 °С |
| Минимальный радиус изгиба | 508 мм |
Преимущества импульсных трубок TubeTrace SEI/MEI:
- Защита персонала от температурных ожогов;
- Возможность отрезать оборудования любой длины;
- Применение при рабочей температуре трубки до 593 °С;
- Подходит для эксплуатации с контролем по температуре окружающей среды 5 °С;
- Защита от замерзания при температурах до - 45 °С.
Скачать информацию о предизолированных импульсных трубках TubeTrace SEI/MEI HTX-2 в формате .pdf
Скачать информацию о применении предизолированных трубок в системах непрерывного мониторинга выбросов вредных газов (*.PDF)
Скачать руководство по подбору предизолированных трубок (*.PDF)
