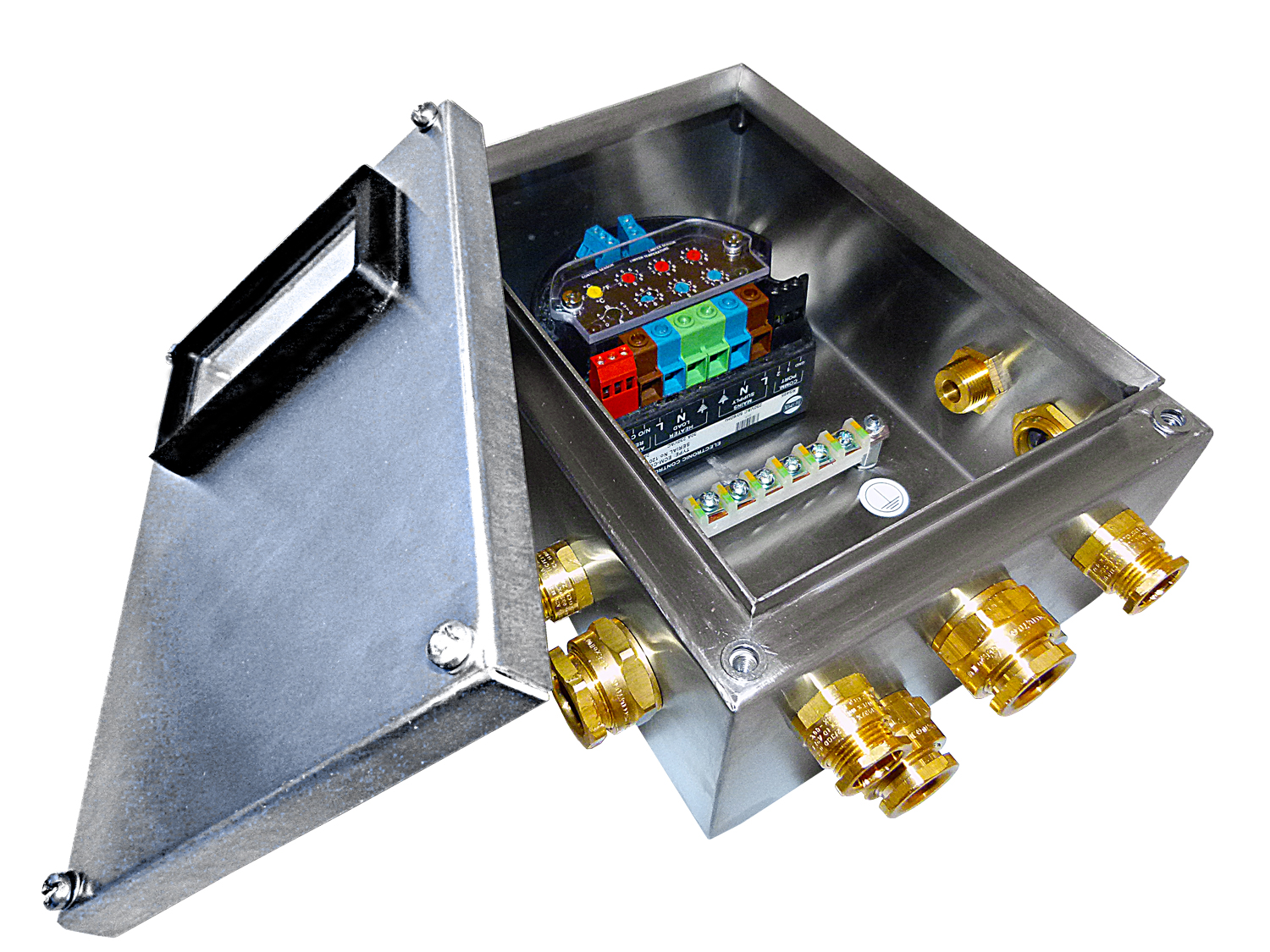

Электронный модуль управления ECM-OS
ECM-OS — это электронный модуль управления, специально разработанный для морской промышленности для управления электрическими цепями обогрева, используемыми в системах защиты от замерзания и поддержания температуры.
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Доступный в варианте настенного монтажа (WP), модуль ECM служит как для контроля температуры, так и для подключения датчика и питания для цепи обогрева. ECM-OS помещена в корпус из нержавеющей стали со степенью защиты IP66. В зависимости от выбранных опций ECM-OS может использоваться в качестве комбинированного регулятора температуры и ограничителя, регулятора температуры с сигнализацией о низкой или высокой температуре или ограничителя температуры.
Поворотные переключатели предназначены для регулировки уставок контроля температуры и ограничителя. Стандартная версия ECM-OS обменивается данными по физической сети RS485 с использованием протокола связи Modbus TU.
Поворотные переключатели предназначены для регулировки уставок контроля температуры и ограничителя. Стандартная версия ECM-OS обменивается данными по физической сети RS485 с использованием протокола связи Modbus TU.
Кроме того, доступны два альтернативных варианта сети связи: шина CAN или выход 4–20 мА. ECM-OS одобрен для использования как в обычных (неклассифицированных), так и в опасных (классифицированных) зонах.
Основные преимущества
• Компоненты электроники и управления герметизированы специальным компаундом
• В одном модуле совмещены температурный контроль и ограничение по лимитированному значению температуры в широком диапазоне
• Энергосбережение за счёт точного электронного контроля температуры
• Высокоскоростная коммуникационная способность передачи данных
• Сброс при срабатывании ограничителя по выбору – автоматический или ручной
• Ввод температурных уставок в градусах Цельсия или Фаренгейта
• Сочетает электрораспределительную коробку и модуль управления в одном устройстве
• Доступен в качестве термостата контроля температуры окружающей среды (только для настенного монтажа, исполнение WP)
• Компоненты электроники и управления герметизированы специальным компаундом
• В одном модуле совмещены температурный контроль и ограничение по лимитированному значению температуры в широком диапазоне
• Энергосбережение за счёт точного электронного контроля температуры
• Высокоскоростная коммуникационная способность передачи данных
• Сброс при срабатывании ограничителя по выбору – автоматический или ручной
• Ввод температурных уставок в градусах Цельсия или Фаренгейта
• Сочетает электрораспределительную коробку и модуль управления в одном устройстве
• Доступен в качестве термостата контроля температуры окружающей среды (только для настенного монтажа, исполнение WP)
Рабочее напряжение |
120 В +10%/-15% (50/60 Гц) 240 В +10%/-15% (50/60 Гц) |
|
Рабочая температура окружающей среды | от -60°С до 55°С | |
Минимальная температура хранения | -74°С | |
Тип переключателя управления | SPST и DPST | |
Номинальный ток переключения1 SPST DPST |
30/30/20 А (25°С, 40°С, 55°С) 28/23/17 А (25°С, 40°С, 55°С) |
|
Номинальный ток сигнального выхода | 2 А | |
Электрическое подключение | клеммные колодки3 | |
Диапазон регулировки температуры | от 0 до 500°С | |
Диапазон измерения температуры | от -60 до 500°С | |
Точность измерения температуры |
±1ºС (при 0…+55°С) ±2ºС (при 0…-60°С) |
|
Температурный датчик(и) | 100 Ом трёхпроводный платиновый датчик типа RTD | |
Высокотемпературная аварийная сигнализация\срабатывание | программируемое (автоматический или ручной сброс) | |
Входы для датчиков RTD | искробезопасные | |
Срок службы | 100 000 циклов |
