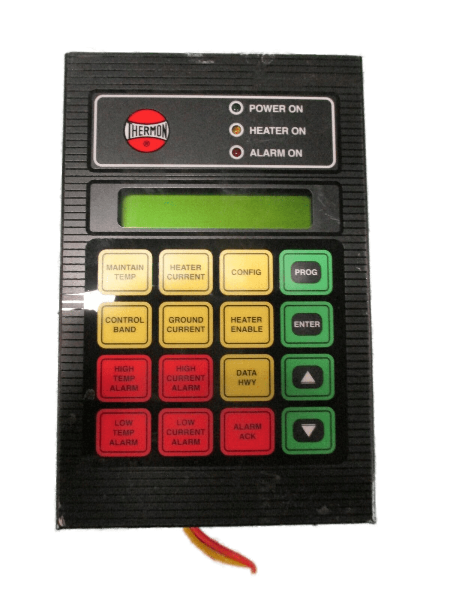

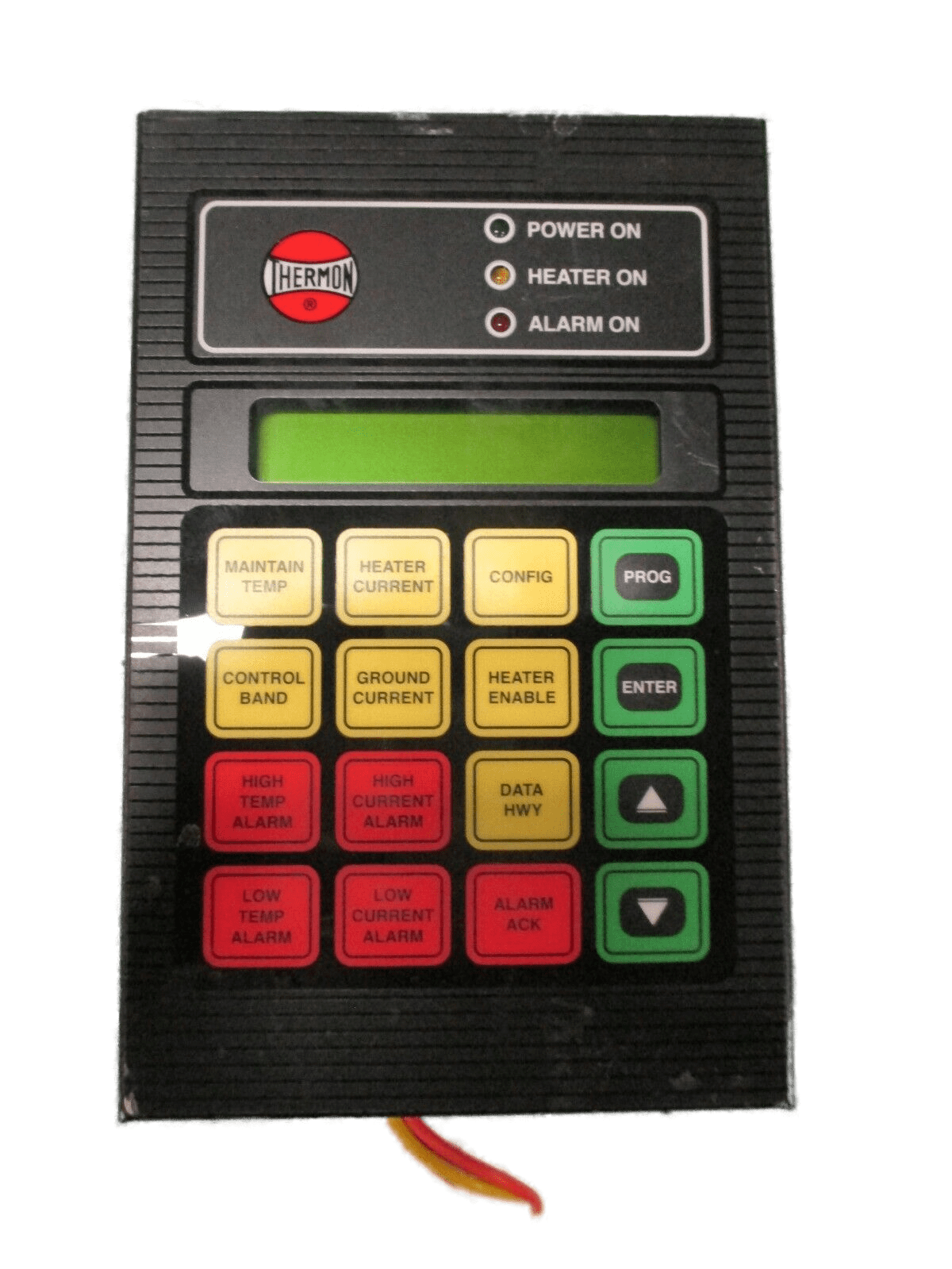

Модуль управления и мониторинга TC202A
Управление и мониторинг двух контуров обогрева с использованием до двух датчиков температуры.
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Модуль TC 202a создан на базе микропроцессора и разработан специально для управления и мониторинга кабельных систем обогрева по температуре. Каждый модуль оснащен
цифровым дисплеем и способен управлять двумя нагревательными контурами при помощи
Полупроводниковые реле силовых модулей с коммутацией при переходе через ноль позволяют применять четыре режима управления:
• Двухпозиционный (выкл./вкл.) – управление по уставке температуры и пределам диапазона регулирования, устанавливаемых пользователем.
• Двухпозиционный (выкл./вкл.) с плавным пуском – при включении потребляемая мощность увеличивается от 0 до100% в течение трех минут, чтобы избежать выбросов напряжения/тока при запуске.
• Пропорциональный – постепенное регулирование величины теплоотдачи нагревательного контура. При этом для систем, регулируемым по температуре воздуха, уменьшается
энергопотребление, а для систем, регулируемым по температуре трубопроводов, обеспечивается поддержка одинаковой уставки температуры.
Отображение в реальном времени
• ток в нагревательном контуре
Сохраняемые данные:
• максимальная температура
Аварийная сигнализация для:
• повышенной температуры
• пониженной температуры
• повышенного тока
• пониженного тока
• повышенного тока утечки на землю
цифровым дисплеем и способен управлять двумя нагревательными контурами при помощи
двух датчиков температуры.

Технические характеристики
• Двухпозиционный (выкл./вкл.) – управление по уставке температуры и пределам диапазона регулирования, устанавливаемых пользователем.
• Двухпозиционный (выкл./вкл.) с плавным пуском – при включении потребляемая мощность увеличивается от 0 до100% в течение трех минут, чтобы избежать выбросов напряжения/тока при запуске.
• Пропорциональный – постепенное регулирование величины теплоотдачи нагревательного контура. При этом для систем, регулируемым по температуре воздуха, уменьшается
энергопотребление, а для систем, регулируемым по температуре трубопроводов, обеспечивается поддержка одинаковой уставки температуры.
• Саморегулирование – управление по уставке температуры и пределам диапазона регулирования (максимальный по температуре), устанавливаемых пользователем. Контроллер поддерживает уровень теплоотдачи в установленных пределах.
Основные достоинства изделия
следующих данных:
• температура• ток в нагревательном контуре
• ток утечки на землю
• максимальная температура
• минимальная температура
• повышенной температуры
• пониженной температуры
• повышенного тока
• пониженного тока
• повышенного тока утечки на землю
• неисправности датчика (-ов) температуры
Максимальное количество управляемых контуров | 2 (ток включения/выключения каждого контура до 30 А) | ||
Напряжение питания модуля | 110-120 или 208-240 В | ||
Управляемое выходное напряжение | 110-480 В | ||
Потребляемая мощность | 6 Вт | ||
Температура эксплуатации | от -40 до 60°C | ||
Максимальная температура хранения | 70°C | ||
Хранение данных | энергонезависимая электрически стираемая память EEPROM | ||
Диапазон огранич. выходной мощности | от 20 до 100% | ||
Контролируемый диапазон температуры | от -40 до 500°C | ||
Зона регулирования | программируемая с шагом 1°C | ||
Габаритные размеры (В х Ш х Г) | 222 x 130 x 67 мм | ||
Повышенный ток (для сигнализации) | от 1 до 30 А | ||
Пониженный ток (для сигнализации) | от 0 до 30 А | ||
Сигнализация повышенного тока утечки на землю | от 30 до 150 мA (шаг настройки 1 мА) | ||
Реле сигнализации |
только для переменного тока 1 А при линейном сопротивлении (110-120 или 208-240 В) |
||
Периодичность самодиагностики | от 2 до 99 ч | ||
Интерфейс передачи данных | RS 485 (по протоколу Modbus ASCII) |
