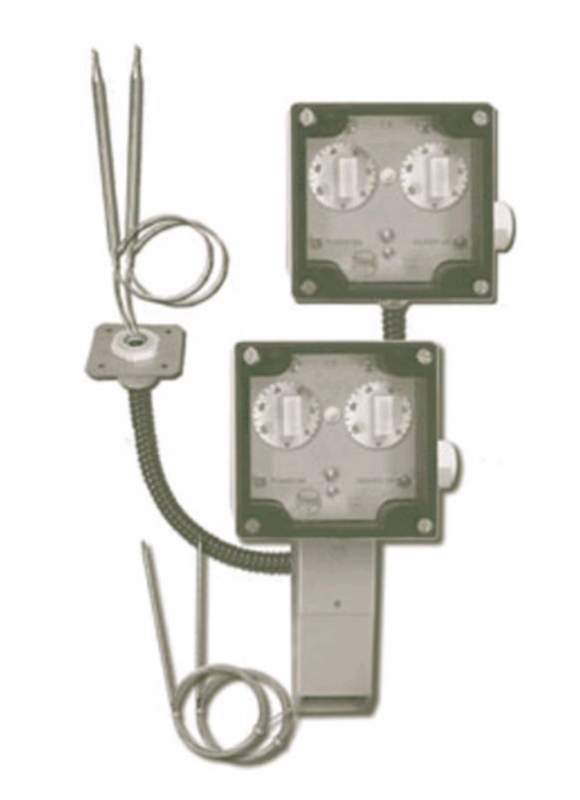

Термостаты для контроля температуры труб TC2 и TC2/XP Plus
Модели ТС2 и ТС2/XP Plus, оборудованные двумя регулируемыми контрольными
термостатами, разработаны для применения в системах электрообогрева,
где требуется ограничитель высокой температуры
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Первый термостатический прерыватель подает питание на нагреватель, если температура меньше заданного значения; второй прерыватель отключает питание нагревателя при обнаружении превышения заданного значения температуры.
Модель термостата ТС2 предназначена для закрепления на стене (или на трубопроводе с помощью кронштейна из нержавеющей стали Thermon ХР-1) и имеет покрытую поливинилхлоридом гибкую защиту капиллярной трубки из гальванизированной стали с прокладкой термоизоляцию.
Модель термостата ТС2/XP Plus включает монтажную колонку, упрощающую монтаж термостата непосредственно на трубе, и предусматривает вход и подключение одного нагревательного кабеля внутри корпуса.
Индикаторы питания и нагрева легко просматриваются через прозрачную крышку. Оба термостата ТС2 и ТС2/XP Plus имеют неметаллические корпуса, обеспечивающие защиту от влаги и пыли (по IP65) в промышленных условиях. Внешний датчик изготовлен из нержавеющей стали. Термостаты Thermon ТС2 и ТС2/XP Plus допущены для использования в безопасных зонах.
Характеристики термостатов TC2 и TC2/XP Plus:
- Напряжение: 400 В;
- Коммутируемый ток: 16 А, переменный;
- Тип контакта: нормально замкнутый однополюсной;
- Электрическое подключение: контактная колодка;
- Материал рабочего датчика: нержавеющая сталь;
- Длина капиллярной трубки: 1 м;
- Приблизительный вес: 1.5 кг.
| Тип изделия | Диапазон настроек, 0С | Макс. порог вкл./выкл., 0С | Мин. темп. рабочего , 0Сдатчика | Макс.темп. рабочего датчика, 0С | Размер рабочего датчика, мм |
| Контроллер | |||||
| TC2-1-40/XXX | 0 - 40 | ± 4 | - 20 | 130 | 6 х 140 |
| TC2-1-120/XXX | 20 - 120 | ± 4 | - 20 | 145 | 6 x 140 |
| TC-1-300/XXX | 50 - 300 | ±10 | - 10 | 320 | 4 x 165 |
| Ограничитель | |||||
| TC2-1-XXX/120 | 20 - 120 | ± 4 | - 20 | 145 | 6 x 140 |
| TC2-1-XXX/300 | 50 - 300 | ± 10 | - 10 | 320 | 4 x 165 |
Скачать информацию о термостатах Thermon TC2/ TC2 XP Plus в формате .pdf
